PEAK 380 arm

Vælg variant

Peak 380 fås i to forskellige varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Peak armaturerne bestykkes med LED med forskellige linsetyper.

Specifikationer

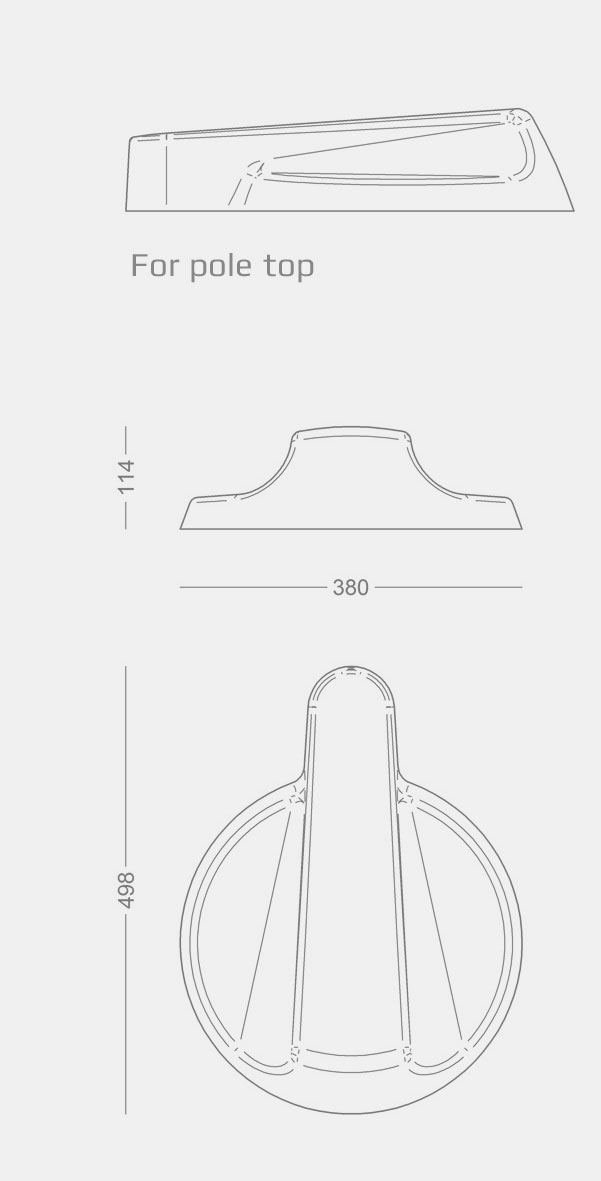

Peak 380 top

Armaturdata

PEAK 380
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	3 mm hærdet glas, afmasket med silketryk
Montering	På mast med 60 eller 76 mm topdiameter
Tilslutning	I mast
	Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK09
Korrosionsklasse	C4, option for C5
Vægt	6-7 kg
Vindfladeareal	0,05 m2 (lateralt)

LED-data

LED med linser	FF-DA T3 til lokalveje, E-klasse, 1, 2 eller 3 moduler
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Temperaturområde	-30 til +35° C
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 70, typisk 75 Ra, option for 80 Ra*
	* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra	3000K: 450-4500 lm
	4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra	2700K: 375-3800 lm
	3000K: 400-4000 lm
	4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra	3000K: 875-9000 lm
	4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra	2700K: 725-7600 lm
	3000K: 775-8000 lm
	4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra	3000K: 1310-13500 lm
	4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra	2700K: 1100-11400 lm
	3000K: 1175-12000 lm
	4000K: 1250-12700 lm
Virkningsgrad	93%
Afskærmningsklasse, 13201-2 2015	G*3
Blændingsklasse	D6

Driverdata

Driver 1xFF	Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Driver 2xFF	Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm	max 46 A (50% efter 250 µs)

Driver 3xFF	Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm	max 47 A (50% efter 250 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	Peak 380
8950-	1 x FF-DA T3, programmerbar, max 40 W
8951-	2 x FF-DA T3, programmerbar, max 75 W
8952-	3 x FF-DA T3, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	730 = 3000 K, 70 Ra
4 = grafitgrå	740 = 4000 K, 70 Ra
9 = silvergrå	827* = 2700 K, 80 Ra
66 = noir 900	830* = 3000 K, 80 Ra
	840* = 4000 K, 80 Ra
	* OBS: Længere leveringstid

Montage	Dæmpning/styring
T = topmontage	blank = programmerbar
U = for arm	D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus	F = LineSwitch
G76 = gennembrudt Ø76	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City
	S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse	Korrosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8951-9730T = Peak 380 2xFF-DA T3, silvergrå, 3000 K, 70 Ra, topmontage

Armaturdata

PEAK 380
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	3 mm hærdet glas, afmasket med silketryk
Montering	På mast med 60 eller 76 mm topdiameter
Tilslutning	I mast
	Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK09
Korrosionsklasse	C4, option for C5
Vægt	6-7 kg
Vindfladeareal	0,05 m2 (lateralt)

LED-data

LED med linser	FF-DA MEW til trafikveje, L-klasse, 1, 2 eller 3 moduler
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Temperaturområde	-30 til +35° C
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 70, typisk 75 Ra, option for 80 Ra*
	* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra	3000K: 450-4500 lm
	4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra	2700K: 375-3800 lm
	3000K: 400-4000 lm
	4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra	3000K: 875-9000 lm
	4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra	2700K: 725-7600 lm
	3000K: 775-8000 lm
	4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra	3000K: 1310-13500 lm
	4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra	2700K: 1100-11400 lm
	3000K: 1175-12000 lm
	4000K: 1250-12700 lm
Virkningsgrad	93%
Afskærmningsklasse, 13201-2 2015	G*6
Blændingsklasse	D6

Driverdata

Driver 1xFF	Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Driver 2xFF	Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm	max 46 A (50% efter 250 µs)

Driver 3xFF	Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm	max 47 A (50% efter 250 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	Peak 380
8970-	1 x FF-DA MEW, programmerbar, max 40 W
8971-	2 x FF-DA MEW, programmerbar, max 75 W
8973-	3 x FF-DA MEW, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	730 = 3000 K, 70 Ra
4 = grafitgrå	740 = 4000 K, 70 Ra
9 = silvergrå	827* = 2700 K, 80 Ra
66 = noir 900	830* = 3000 K, 80 Ra
	840* = 4000 K, 80 Ra
	* OBS: Længere leveringstid

Montage	Dæmpning/styring
T = topmontage	blank = programmerbar
U = for arm	D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus	F = LineSwitch
G76 = gennembrudt Ø76	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City
	S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse	Korrosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8973-9740T = Peak 380 3xFF-DA MEW, silvergrå, 4000 K, 70 Ra, topmontage

Armaturdata

PEAK 380
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	3 mm hærdet glas, afmasket med silketryk
Montering	På mast med 60 eller 76 mm topdiameter
Tilslutning	I mast
	Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK09
Korrosionsklasse	C4, option for C5
Vægt	6-7 kg
Vindfladeareal	0,05 m2 (lateralt)

LED-data

LED med linser	FF-DA T4 til rundkørsler og bred vej, 1, 2 eller 3 moduler
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Temperaturområde	-30 til +35° C
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 70, typisk 75 Ra, option for 80 Ra*
	* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra	3000K: 450-4500 lm
	4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra	2700K: 375-3800 lm
	3000K: 400-4000 lm
	4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra	3000K: 875-9000 lm
	4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra	2700K: 725-7600 lm
	3000K: 775-8000 lm
	4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra	3000K: 1310-13500 lm
	4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra	2700K: 1100-11400 lm
	3000K: 1175-12000 lm
	4000K: 1250-12700 lm
Virkningsgrad	92%
Afskærmningsklasse, 13201-2 2015	G*2
Blændingsklasse	D6

Driverdata

Driver 1xFF	Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Driver 2xFF	Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm	max 46 A (50% efter 250 µs)

Driver 3xFF	Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm	max 47 A (50% efter 250 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	Peak 380
8955-	1 x FF-DA T4, programmerbar, max 40 W
8956-	2 x FF-DA T4, programmerbar, max 75 W
8957-	3 x FF-DA T4, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	730 = 3000 K, 70 Ra
4 = grafitgrå	740 = 4000 K, 70 Ra
9 = silvergrå	827* = 2700 K, 80 Ra
66 = noir 900	830* = 3000 K, 80 Ra
	840* = 4000 K, 80 Ra
	* OBS: Længere leveringstid

Montage	Dæmpning/styring
T = topmontage	blank = programmerbar
U = for arm	D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus	F = LineSwitch
G76 = gennembrudt Ø76	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City
	S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse	Korrosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8957-9730T = Peak 380 3xFF-DA T4, silvergrå, 3000 K, 70 Ra, topmontage

Armaturdata

PEAK 380
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	3 mm hærdet glas, afmasket med silketryk
Montering	På mast med 60 eller 76 mm topdiameter
Tilslutning	I mast
	Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK09
Korrosionsklasse	C4, option for C5
Vægt	6-7 kg
Vindfladeareal	0,05 m2 (lateralt)

LED-data

LED med linser	FF-DA PX til fodgængerfelter, 1, 2 eller 3 moduler
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Temperaturområde	-30 til +35° C
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 70, typisk 75 Ra, option for 80 Ra*
	* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed	5 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra	3000K: 450-4500 lm
	4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra	2700K: 375-3800 lm
	3000K: 400-4000 lm
	4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra	3000K: 875-9000 lm
	4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra	2700K: 725-7600 lm
	3000K: 775-8000 lm
	4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra	3000K: 1310-13500 lm
	4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra	2700K: 1100-11400 lm
	3000K: 1175-12000 lm
	4000K: 1250-12700 lm
Virkningsgrad	94%
Afskærmningsklasse, 13201-2 2015	G*6
Blændingsklasse	D6

Driverdata

Driver 1xFF	Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Driver 2xFF	Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm	max 46 A (50% efter 250 µs)

Driver 3xFF	Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm	max 47 A (50% efter 250 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	Peak 380
8980-	1 x FF-DA PX, programmerbar, max 40 W
8981-	2 x FF-DA PX, programmerbar, max 75 W
8982-	3 x FF-DA PX, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	730 = 3000 K, 70 Ra
4 = grafitgrå	740 = 4000 K, 70 Ra
9 = silvergrå	827* = 2700 K, 80 Ra
66 = noir 900	830* = 3000 K, 80 Ra
	840* = 4000 K, 80 Ra
	* OBS: Længere leveringstid

Montage	Dæmpning/styring
T = topmontage	blank = programmerbar
U = for arm	D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus	F = LineSwitch
G76 = gennembrudt Ø76	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City
	S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse	Korrosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8981-9730T = Peak 380 2xFF-DA PX, silvergrå, 3000 K, 70 Ra, topmontage

Medier & downloads

Produktinformation

Produktblad, Peak 380PDF Målskitser, Peak med Zhaga soklerPDF Anbefalet antal armaturer pr. sikringPDF Monteringsanvisning, topmontagePDF Monteringsanvisning, gennembrudt husPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Peak 380DOCX Peak 380PDF

3D filer

Peak 380 topmontageRFA Peak 380 lygteGSM Peak 380 topmontageDWG Peak 380 topmontage3DS Peak 380 topmontageIFC Peak 380 lygteSKP

Fotos

Produktfoto, Peak 380 på mastJPG Produktfoto, Peak 380 sort noir 900JPG Produktfoto, Peak 380 på armJPG Produktfoto, Peak 380 en faceJPG Street / Urban brochurePDF Peak 380, diversePDF

Lystekniske data

Lokalveje, 1xFF-DA, T3

1 x FF-DA T3, 3000 K, 70 Ra LDT 1 x FF-DA T3, 3000 K, 70 Ra PDF 1 x FF-DA T3, 4000 K, 70 Ra LDT 1 x FF-DA T3, 4000 K, 70 Ra PDF 1 x FF-DA T3, 2700 K, 80 Ra LDT 1 x FF-DA T3, 2700 K, 80 Ra PDF 1 x FF-DA T3, 3000 K, 80 Ra LDT 1 x FF-DA T3, 3000 K, 80 Ra PDF 1 x FF-DA T3, 4000 K, 80 Ra LDT 1 x FF-DA T3, 4000 K, 80 Ra PDF

Lokalveje, 2xFF-DA, T3

2 x FF-DA T3, 3000 K, 70 Ra LDT 2 x FF-DA T3, 3000 K, 70 Ra PDF 2 x FF-DA T3, 4000 K, 70 Ra LDT 2 x FF-DA T3, 4000 K, 70 Ra PDF 2 x FF-DA T3, 2700 K, 80 Ra LDT 2 x FF-DA T3, 2700 K, 80 Ra PDF 2 x FF-DA T3, 3000 K, 80 Ra LDT 2 x FF-DA T3, 3000 K, 80 Ra PDF 2 x FF-DA T3, 4000 K, 80 Ra LDT 2 x FF-DA T3, 4000 K, 80 Ra PDF

Lokalveje, 3xFF-DA, T3

3 x FF-DA T3, 3000 K, 70 Ra LDT 3 x FF-DA T3, 3000 K, 70 Ra PDF 3 x FF-DA T3, 4000 K, 70 Ra LDT 3 x FF-DA T3, 4000 K, 70 Ra PDF 3 x FF-DA T3, 2700 K, 80 Ra LDT 3 x FF-DA T3, 2700 K, 80 Ra PDF 3 x FF-DA T3, 3000 K, 80 Ra LDT 3 x FF-DA T3, 3000 K, 80 Ra PDF 3 x FF-DA T3, 4000 K, 80 Ra LDT 3 x FF-DA T3, 4000 K, 80 Ra PDF

Trafikveje, 1xFF-DA, MEW

1 x FF-DA MEW, 3000 K, 70 Ra LDT 1 x FF-DA MEW, 3000 K, 70 Ra PDF 1 x FF-DA MEW, 4000 K, 70 Ra LDT 1 x FF-DA MEW, 4000 K, 70 Ra PDF 1 x FF-DA MEW, 2700 K, 80 Ra LDT 1 x FF-DA MEW, 2700 K, 80 Ra PDF 1 x FF-DA MEW, 3000 K, 80 Ra LDT 1 x FF-DA MEW, 3000 K, 80 Ra PDF 1 x FF-DA MEW, 4000 K, 80 Ra LDT 1 x FF-DA MEW, 4000 K, 80 Ra PDF

Trafikveje, 2xFF-DA, MEW

2 x FF-DA MEW, 3000 K, 70 Ra LDT 2 x FF-DA MEW, 3000 K, 70 Ra PDF 2 x FF-DA MEW, 4000 K, 70 Ra LDT 2 x FF-DA MEW, 4000 K, 70 Ra PDF 2 x FF-DA MEW, 2700 K, 80 Ra LDT 2 x FF-DA MEW, 2700 K, 80 Ra PDF 2 x FF-DA MEW, 3000 K, 80 Ra LDT 2 x FF-DA MEW, 3000 K, 80 Ra PDF 2 x FF-DA MEW, 4000 K, 80 Ra LDT 2 x FF-DA MEW, 4000 K, 80 Ra PDF

Trafikveje, 3xFF-DA, MEW

3 x FF-DA MEW, 3000 K, 70 Ra LDT 3 x FF-DA MEW, 3000 K, 70 Ra PDF 3 x FF-DA MEW, 4000 K, 70 Ra LDT 3 x FF-DA MEW, 4000 K, 70 Ra PDF 3 x FF-DA MEW, 2700 K, 80 Ra LDT 3 x FF-DA MEW, 2700 K, 80 Ra PDF 3 x FF-DA MEW, 3000 K, 80 Ra LDT 3 x FF-DA MEW, 3000 K, 80 Ra PDF 3 x FF-DA MEW, 4000 K, 80 Ra LDT 3 x FF-DA MEW, 4000 K, 80 Ra PDF

Rundkørsler, 1xFF-DA, T4

1 x FF-DA T4, 3000 K, 70 Ra LDT 1 x FF-DA T4, 3000 K, 70 Ra PDF 1 x FF-DA T4, 4000 K, 70 Ra LDT 1 x FF-DA T4, 4000 K, 70 Ra PDF 1 x FF-DA T4, 2700 K, 80 Ra LDT 1 x FF-DA T4, 2700 K, 80 Ra PDF 1 x FF-DA T4, 3000 K, 80 Ra LDT 1 x FF-DA T4, 3000 K, 80 Ra PDF 1 x FF-DA T4, 4000 K, 80 Ra LDT 1 x FF-DA T4, 4000 K, 80 Ra PDF

Rundkørsler, 2xFF-DA, T4

2 x FF-DA T4, 3000 K, 70 Ra LDT 2 x FF-DA T4, 3000 K, 70 Ra PDF 2 x FF-DA T4, 4000 K, 70 Ra LDT 2 x FF-DA T4, 4000 K, 70 Ra PDF 2 x FF-DA T4, 2700 K, 80 Ra LDT 2 x FF-DA T4, 2700 K, 80 Ra PDF 2 x FF-DA T4, 3000 K, 80 Ra LDT 2 x FF-DA T4, 3000 K, 80 Ra PDF 2 x FF-DA T4, 4000 K, 80 Ra LDT 2 x FF-DA T4, 4000 K, 80 Ra PDF

Rundkørsler, 3xFF-DA, T4

3 x FF-DA T4, 3000 K, 70 Ra LDT 3 x FF-DA T4, 3000 K, 70 Ra PDF 3 x FF-DA T4, 4000 K, 70 Ra LDT 3 x FF-DA T4, 4000 K, 70 Ra PDF 3 x FF-DA T4, 2700 K, 80 Ra LDT 3 x FF-DA T4, 2700 K, 80 Ra PDF 3 x FF-DA T4, 3000 K, 80 Ra LDT 3 x FF-DA T4, 3000 K, 80 Ra PDF 3 x FF-DA T4, 4000 K, 80 Ra LDT 3 x FF-DA T4, 4000 K, 80 Ra PDF

Fodgængerfelter, 1xFF-DA, PX

1 x FF-DA PX, 3000 K, 70 Ra LDT 1 x FF-DA PX, 3000 K, 70 Ra PDF 1 x FF-DA PX, 4000 K, 70 Ra LDT 1 x FF-DA PX, 4000 K, 70 Ra PDF 1 x FF-DA PX, 2700 K, 80 Ra LDT 1 x FF-DA PX, 2700 K, 80 Ra PDF 1 x FF-DA PX, 3000 K, 80 Ra LDT 1 x FF-DA PX, 3000 K, 80 Ra PDF 1 x FF-DA PX, 4000 K, 80 Ra LDT 1 x FF-DA PX, 4000 K, 80 Ra PDF

Fodgængerfelter, 2xFF-DA, PX

2 x FF-DA PX, 3000 K, 70 Ra LDT 2 x FF-DA PX, 3000 K, 70 Ra PDF 2 x FF-DA PX, 4000 K, 70 Ra LDT 2 x FF-DA PX, 4000 K, 70 Ra PDF 2 x FF-DA PX, 2700 K, 80 Ra LDT 2 x FF-DA PX, 2700 K, 80 Ra PDF 2 x FF-DA PX, 3000 K, 80 Ra LDT 2 x FF-DA PX, 3000 K, 80 Ra PDF 2 x FF-DA PX, 4000 K, 80 Ra LDT 2 x FF-DA PX, 4000 K, 80 Ra PDF

Fodgængerfelter, 3xFF-DA, PX

3 x FF-DA PX, 3000 K, 70 Ra LDT 3 x FF-DA PX, 3000 K, 70 Ra PDF 3 x FF-DA PX, 4000 K, 70 Ra LDT 3 x FF-DA PX, 4000 K, 70 Ra PDF 3 x FF-DA PX, 2700 K, 80 Ra LDT 3 x FF-DA PX, 2700 K, 80 Ra PDF 3 x FF-DA PX, 3000 K, 80 Ra LDT 3 x FF-DA PX, 3000 K, 80 Ra PDF 3 x FF-DA PX, 4000 K, 80 Ra LDT 3 x FF-DA PX, 4000 K, 80 Ra PDF

Hent alle ldt-filer

LDT.zipZIP

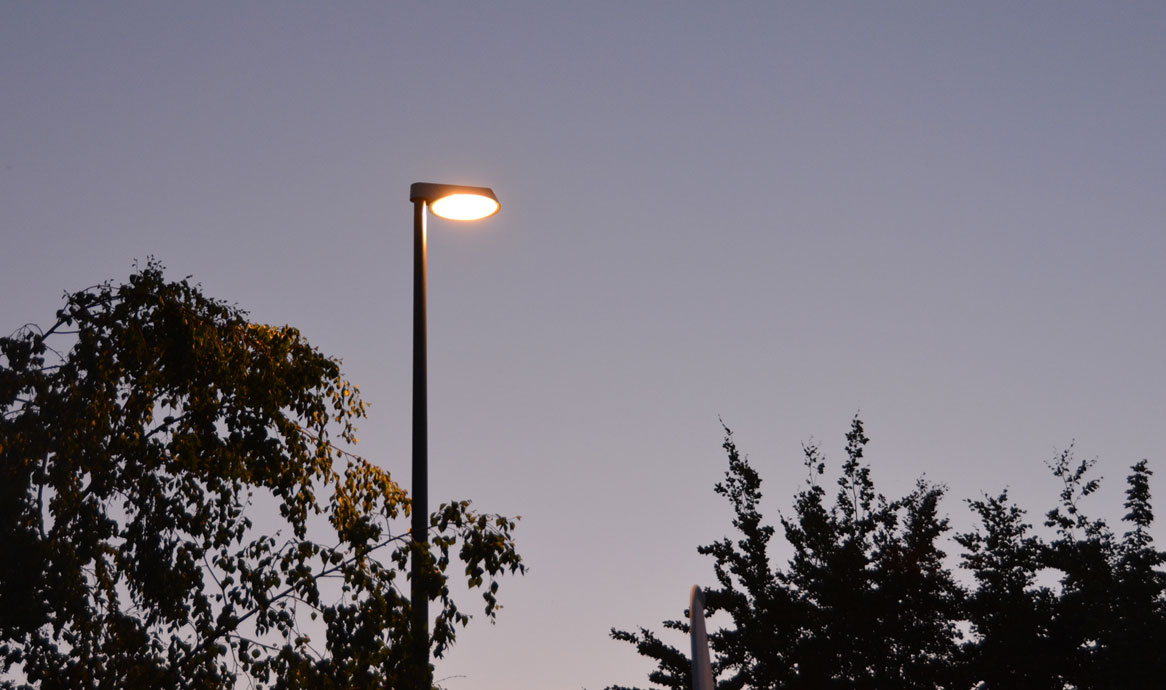

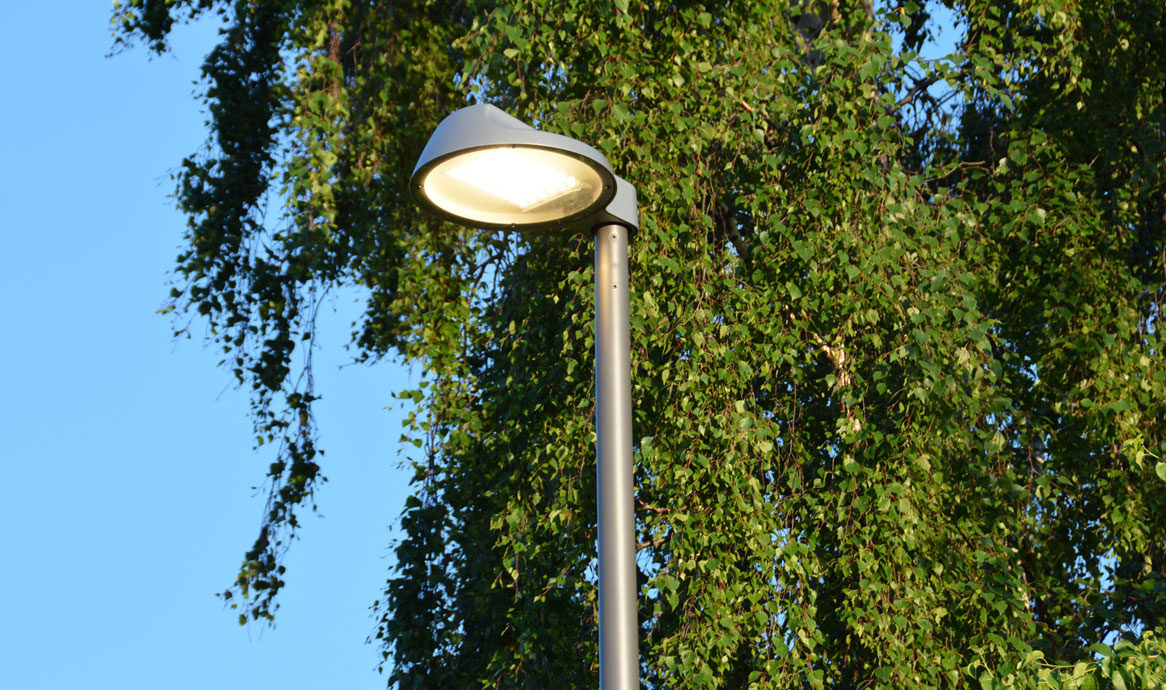

Peak 380 med 3 FastFlex LED moduler, op til 11000 lm.

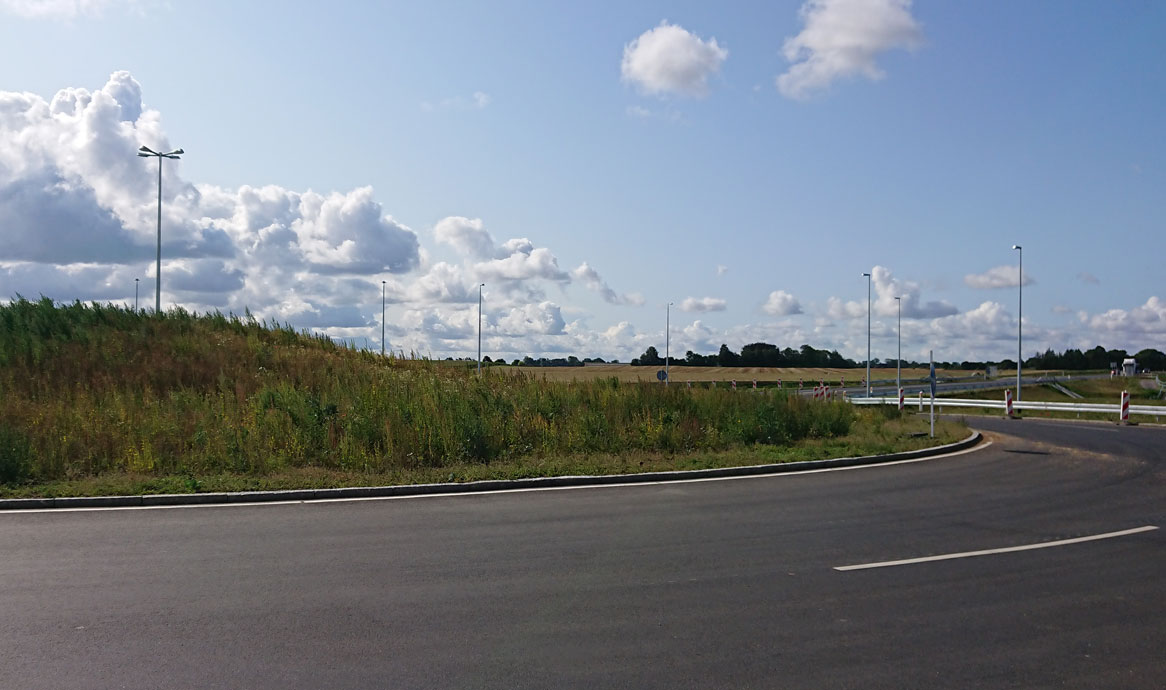

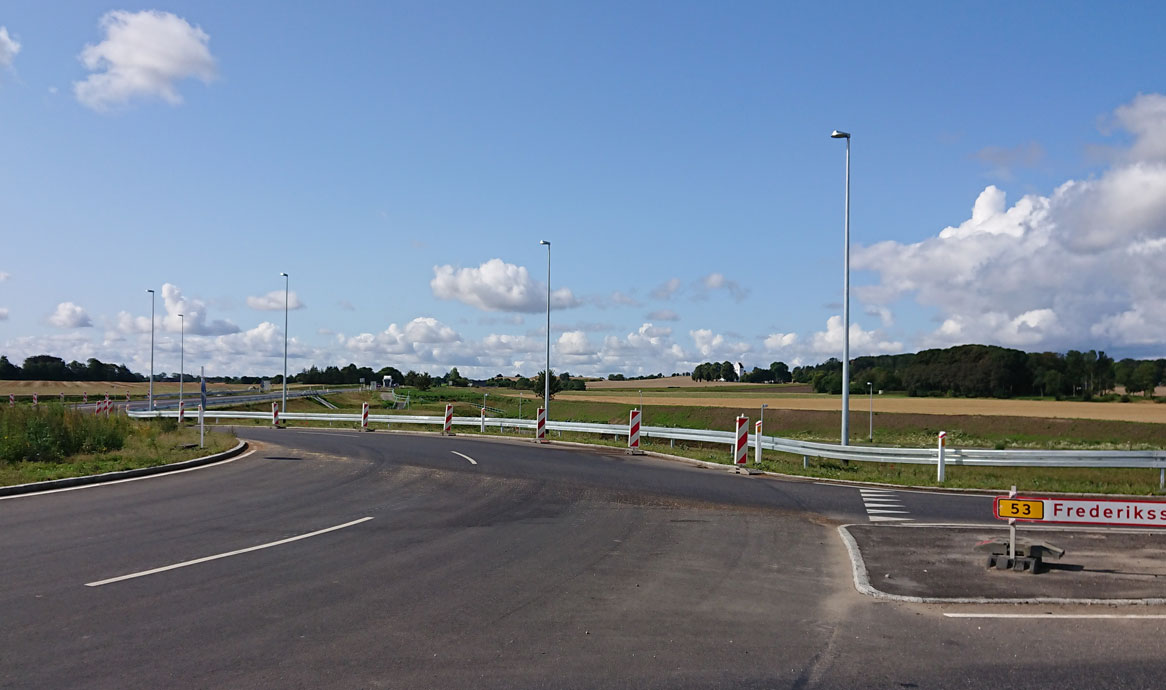

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak cases

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder af Peak

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder af Peak i danske kommuner

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak cases

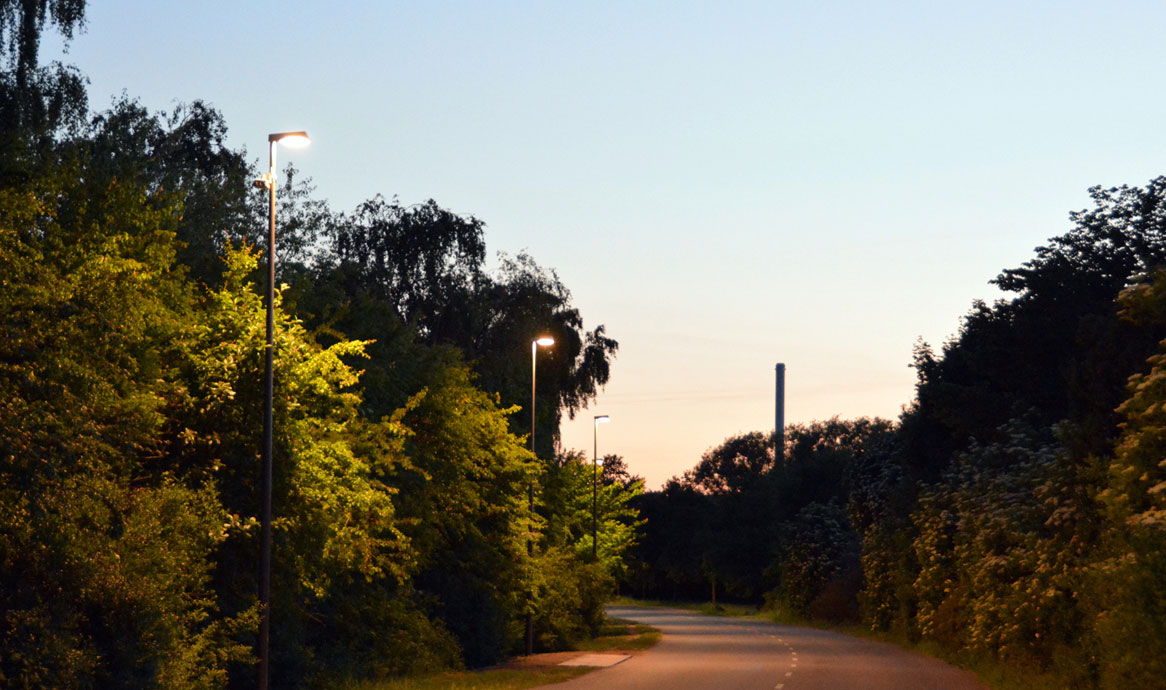

Peak 380 på 7 meter mast, Aarhus Kommune.

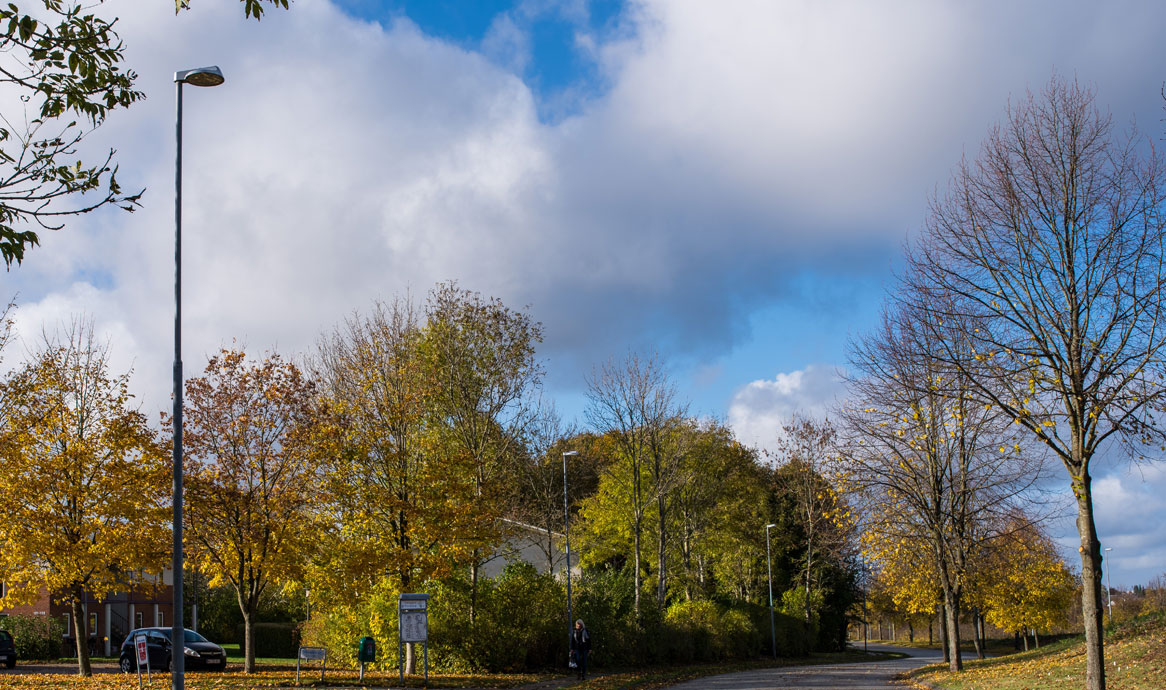

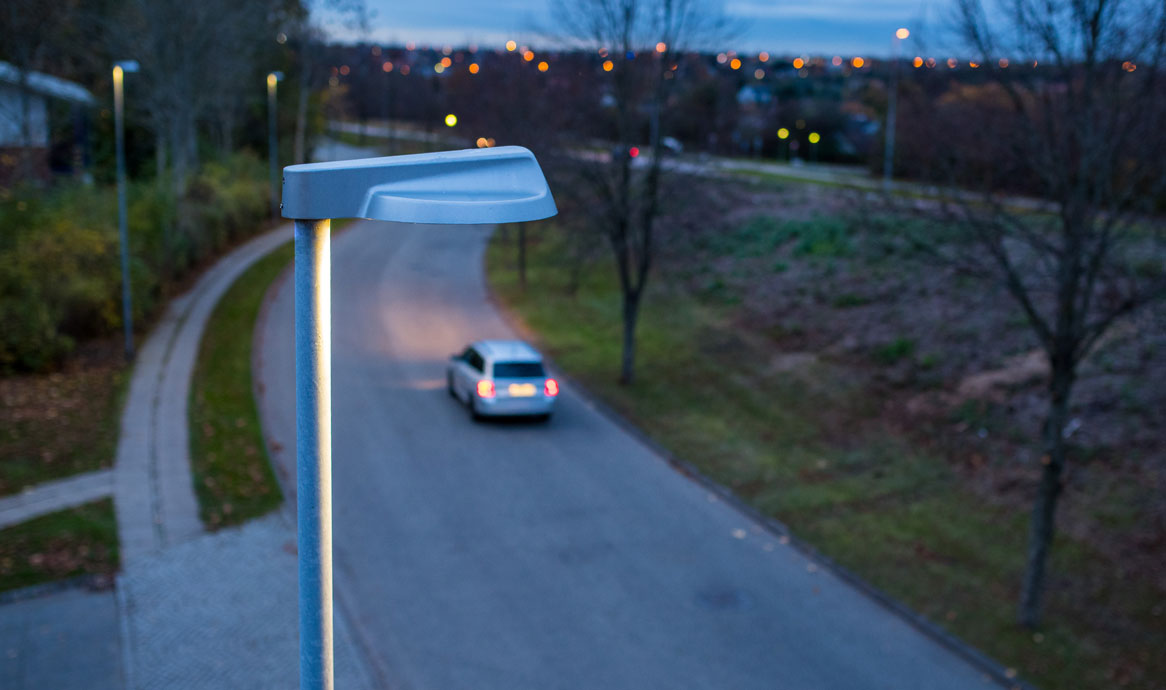

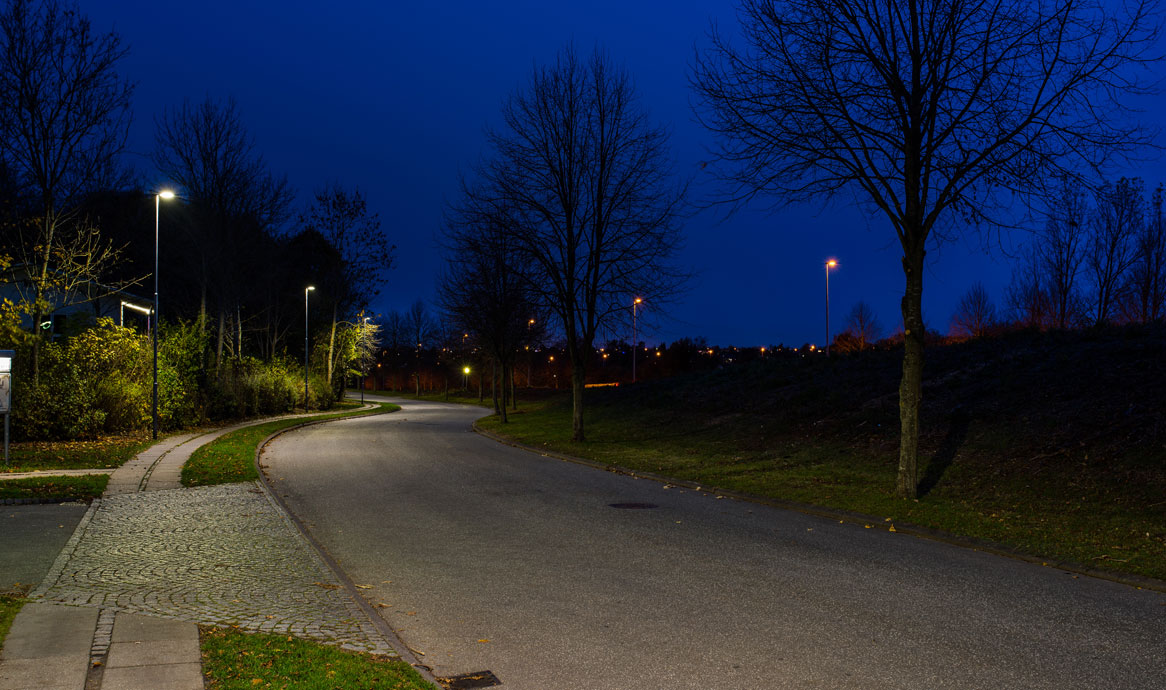

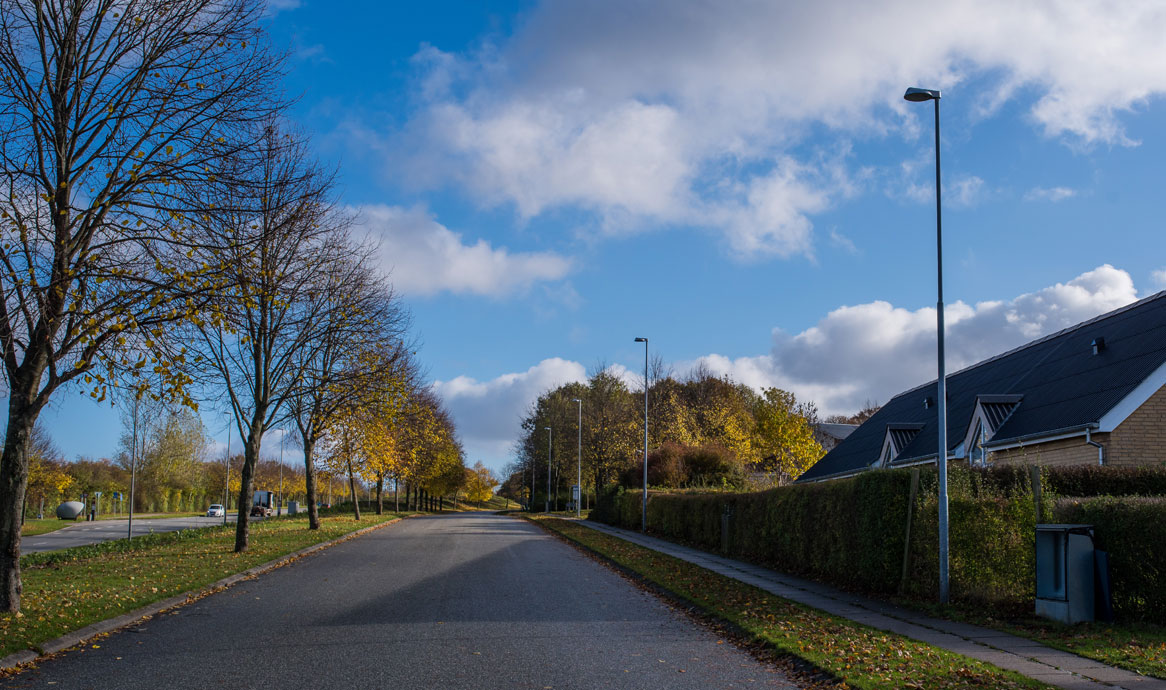

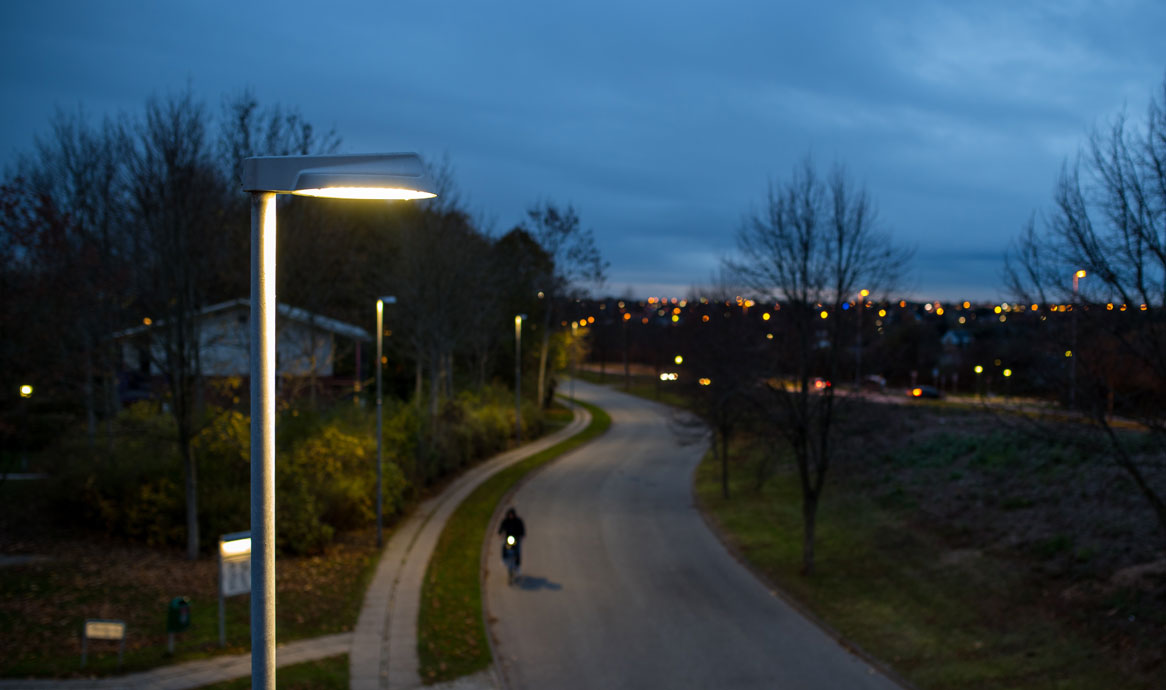

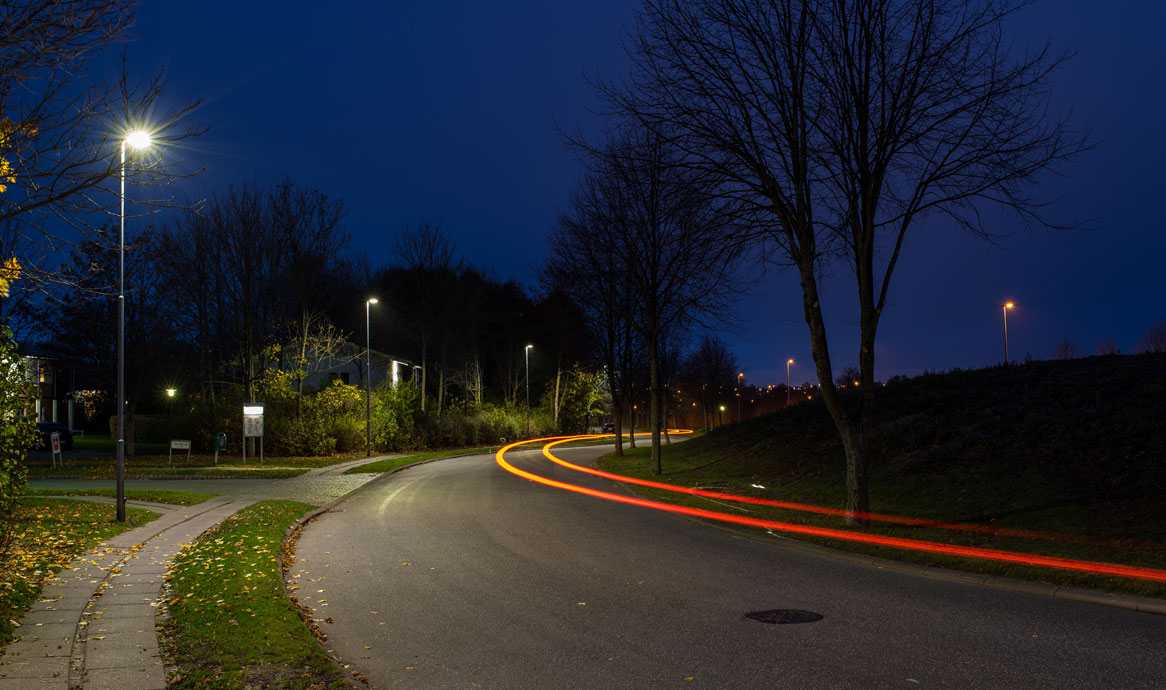

Peak 380 i Tilst, Aarhus Kommune. 7 meter mast.

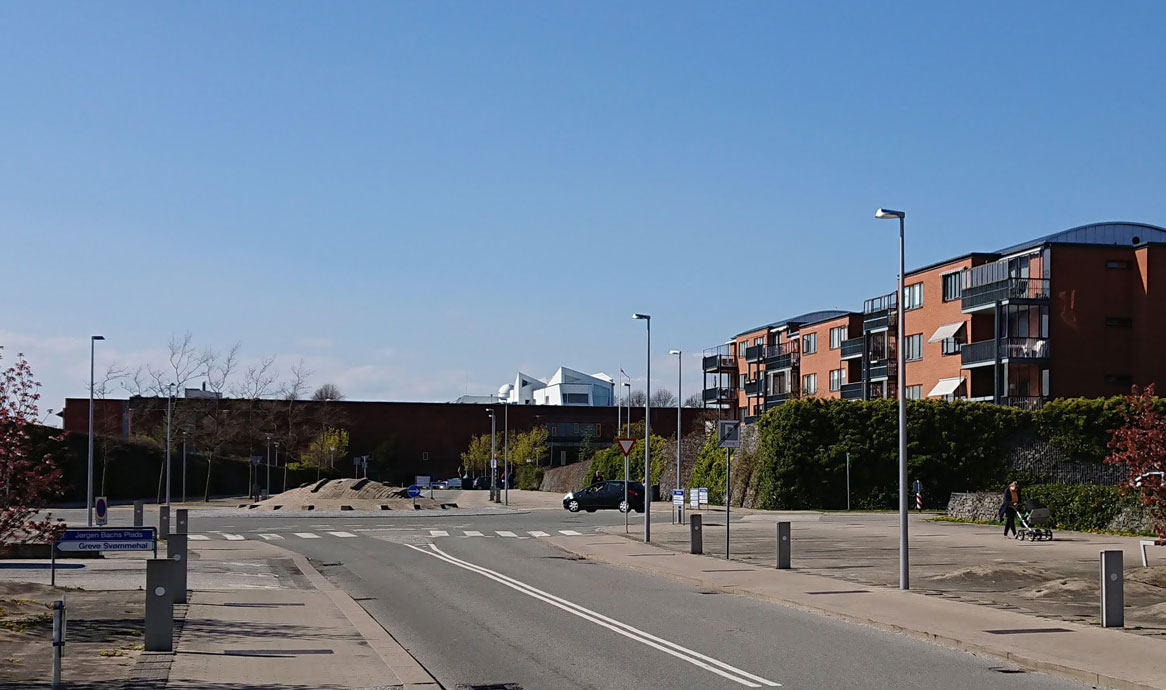

Peak i rundkørsel, Greve Kommune

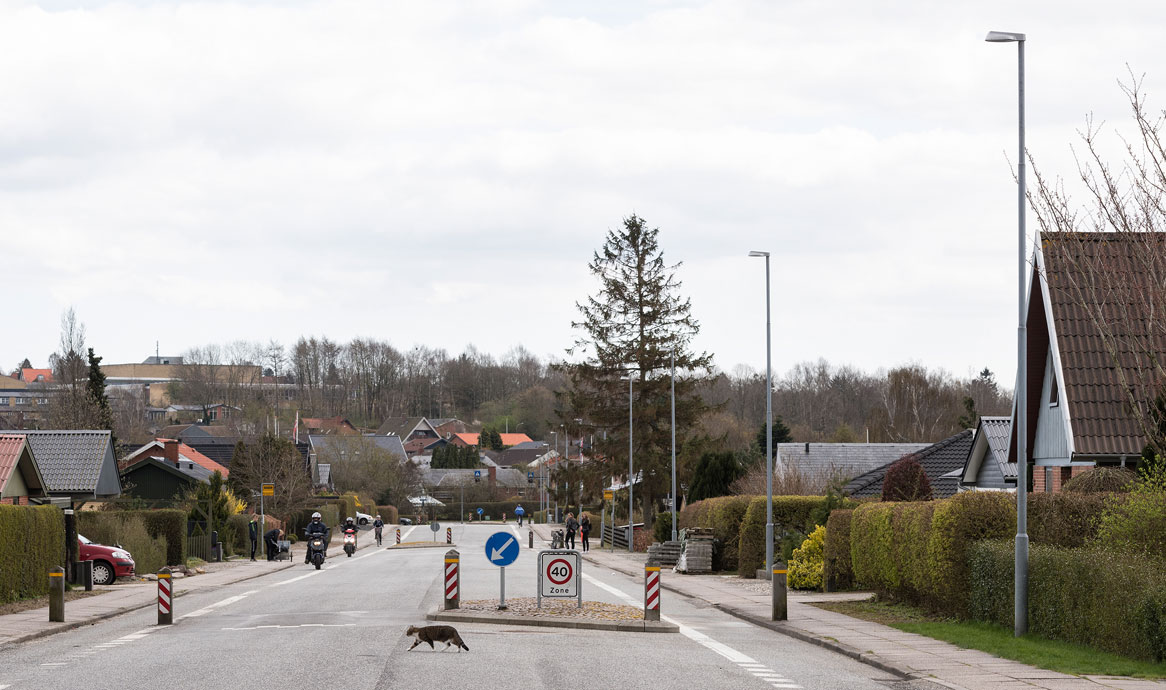

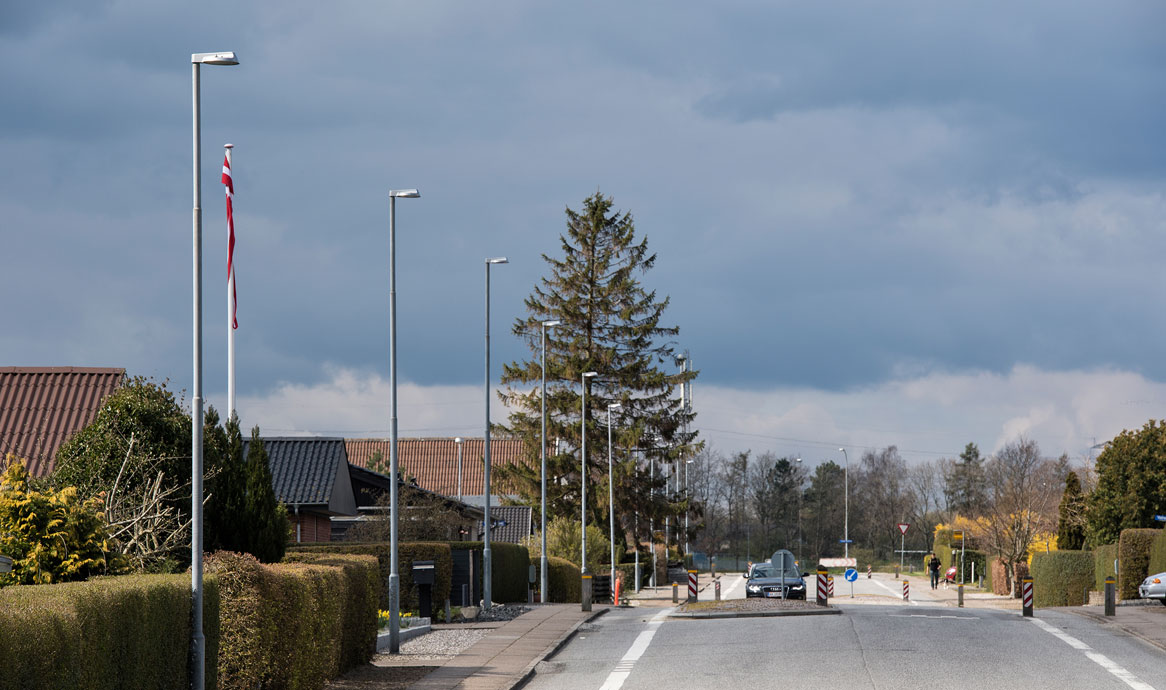

Peak 380, Gjørrilds Alle, Randers Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak billeder her

Peak 380, Gjørrilds Alle, Randers Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak projekter her

Peak 380 på 7 meter master i Living Lab testcentret, Herstedvester.

Peak 380 på 7 meter mast, 3 LED moduler.

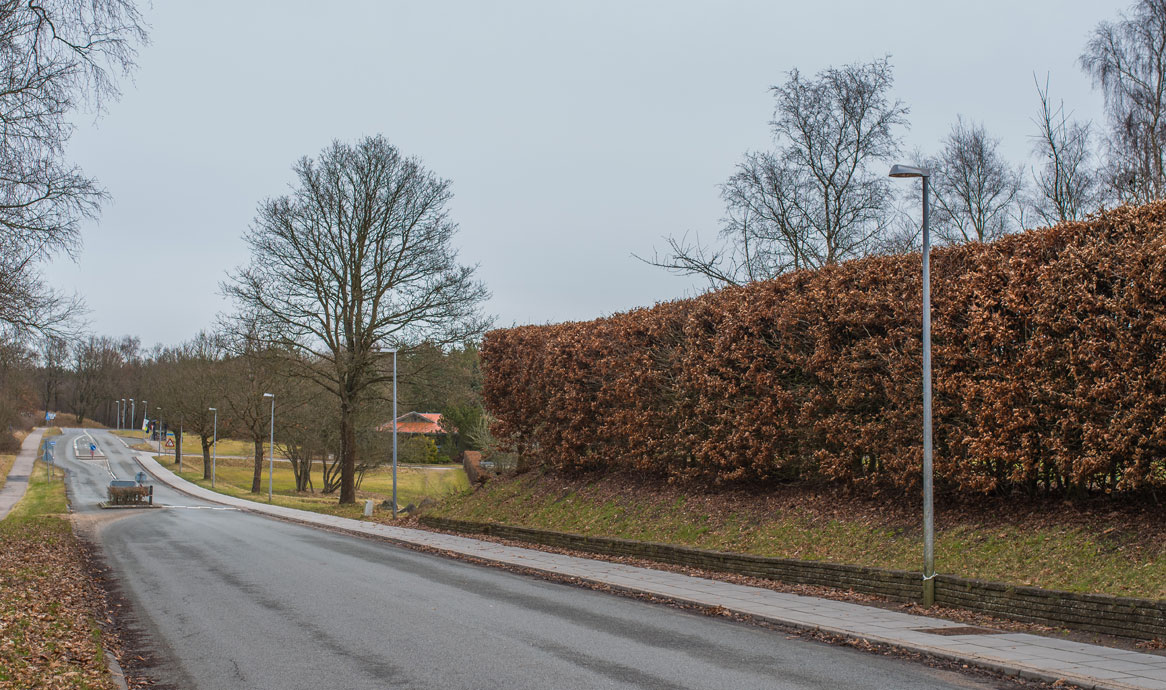

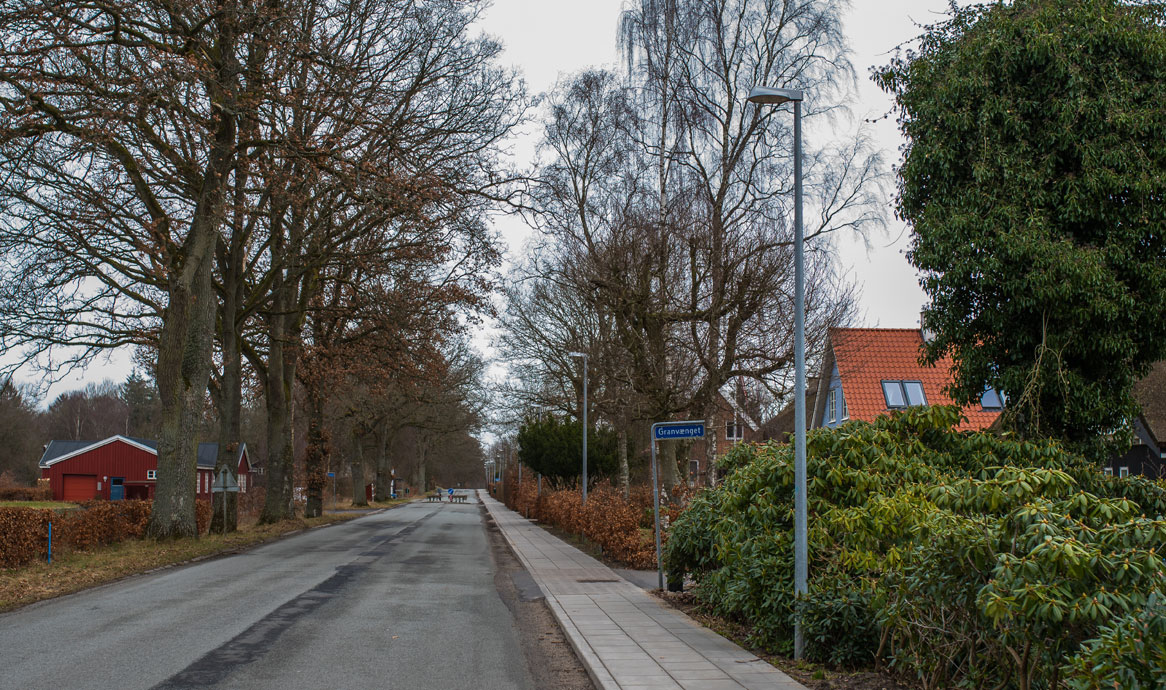

Peak 380, Viborg Kommune

Peak 380, Viborg Kommune

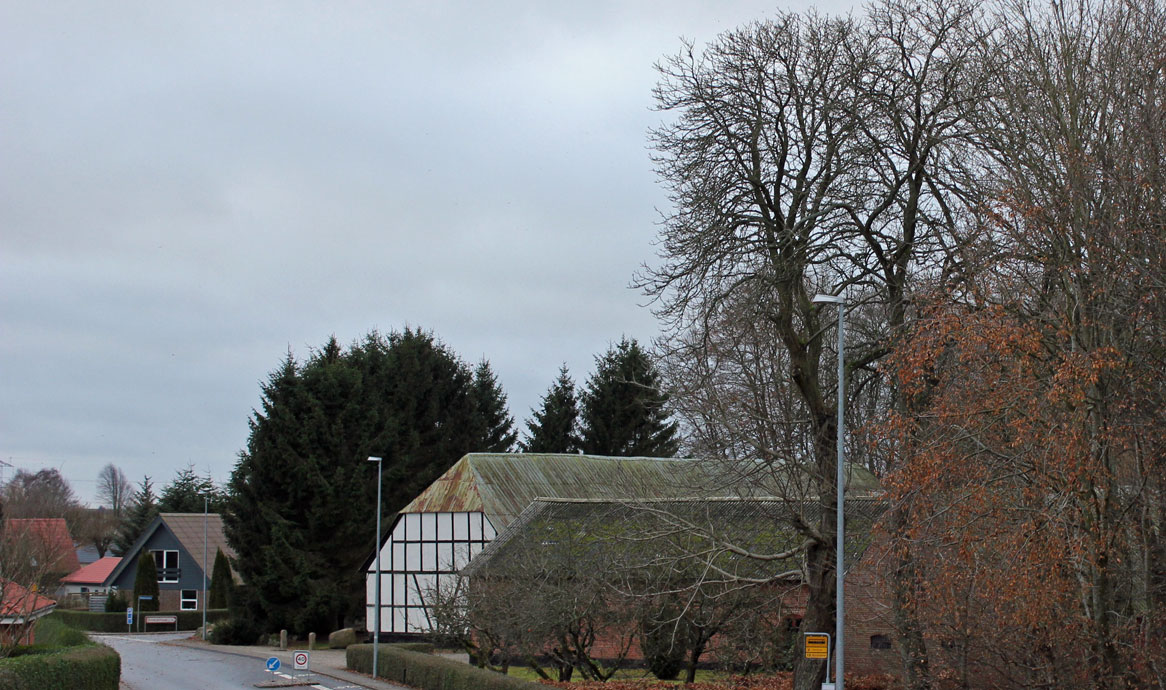

Peak 380, Randers Kommune

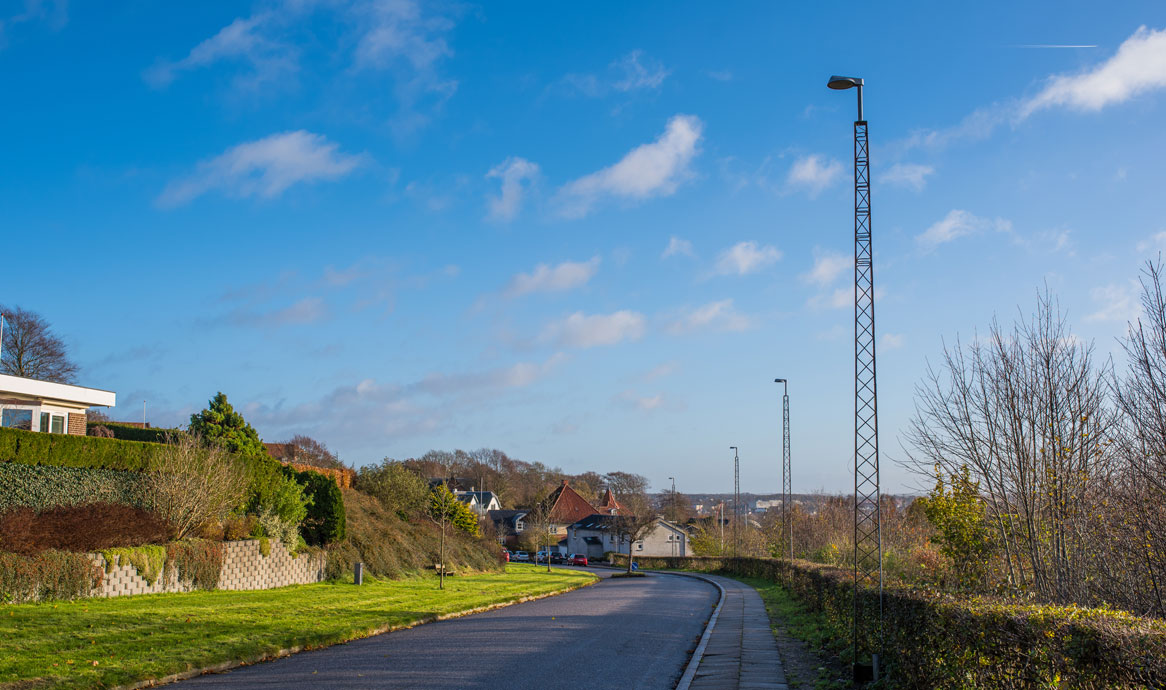

Peak på gittermast, Randers Kommune

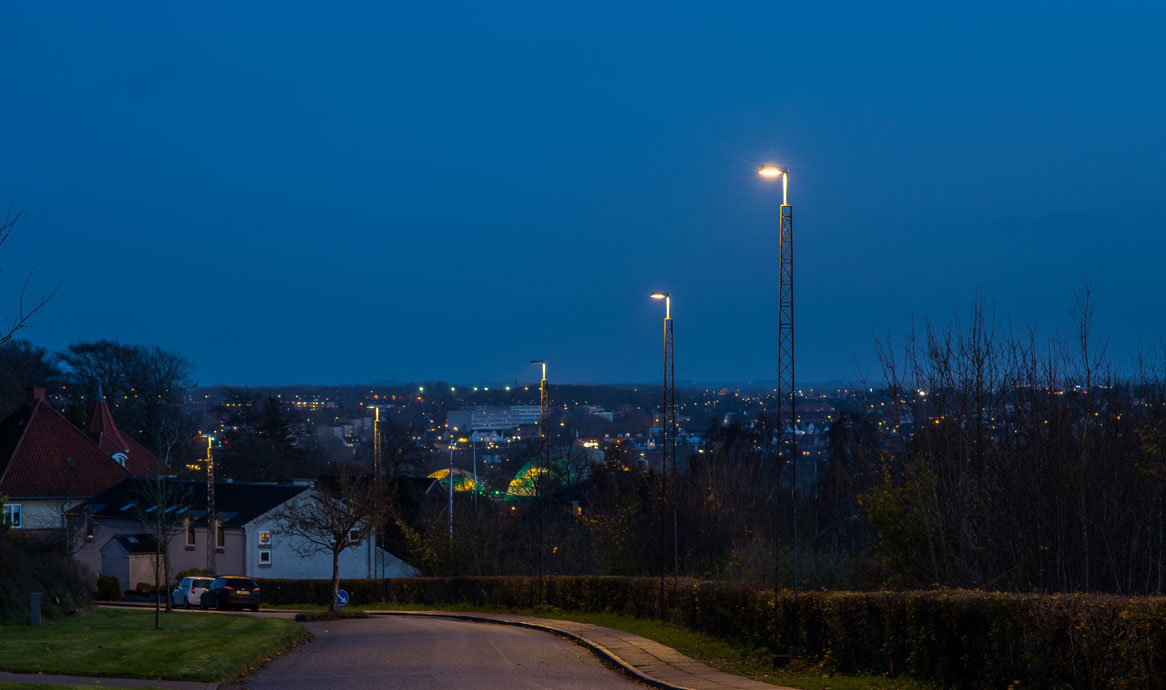

Peak på gittermast, Randers Kommune. Regnskoven ses i dalen.

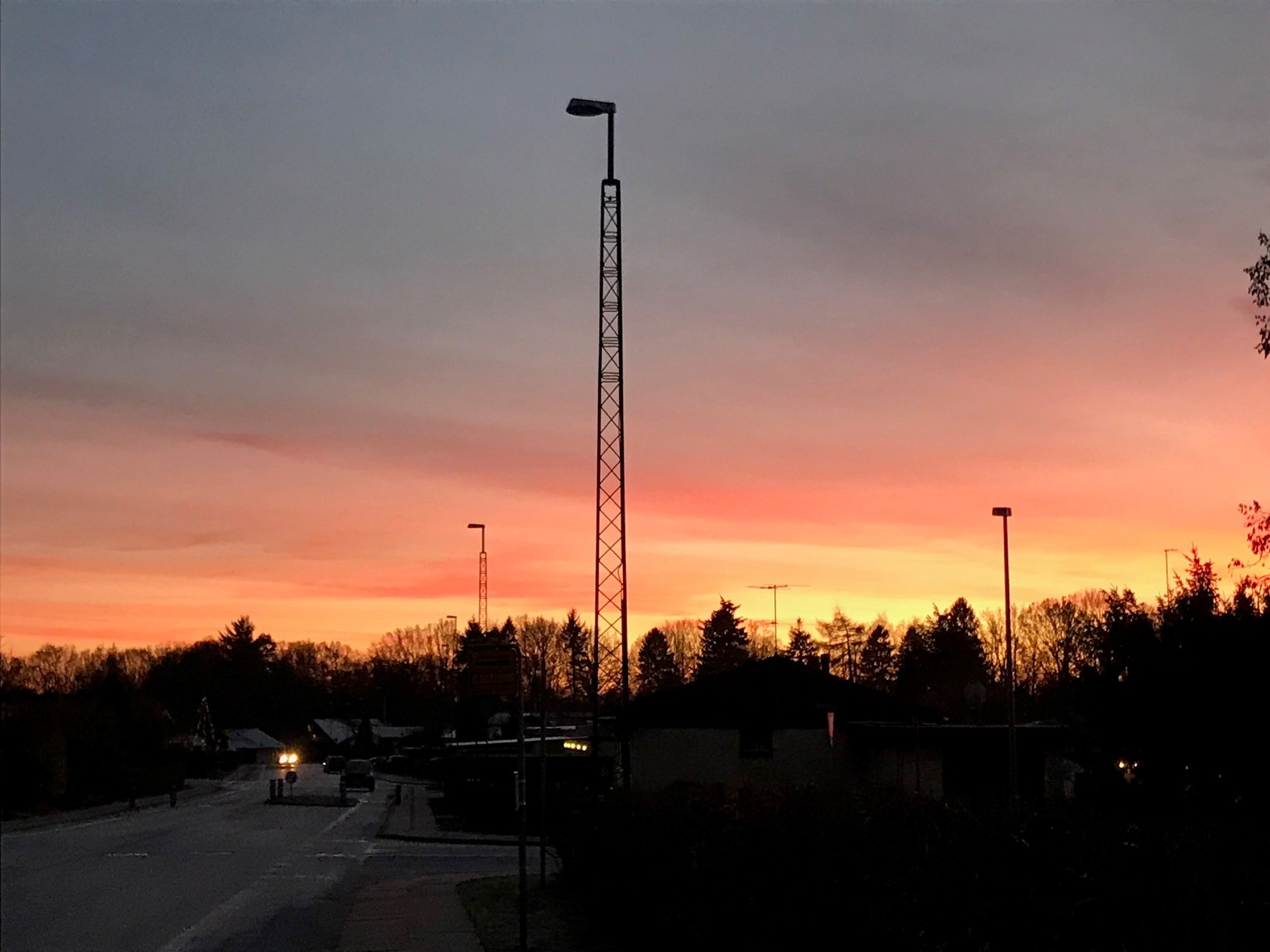

Peak på gittermast i Randers Kommune, Gørrilds Allé

Umbraco.Cms.Core.Models.Link Se flere billeder fra Randers Kommune

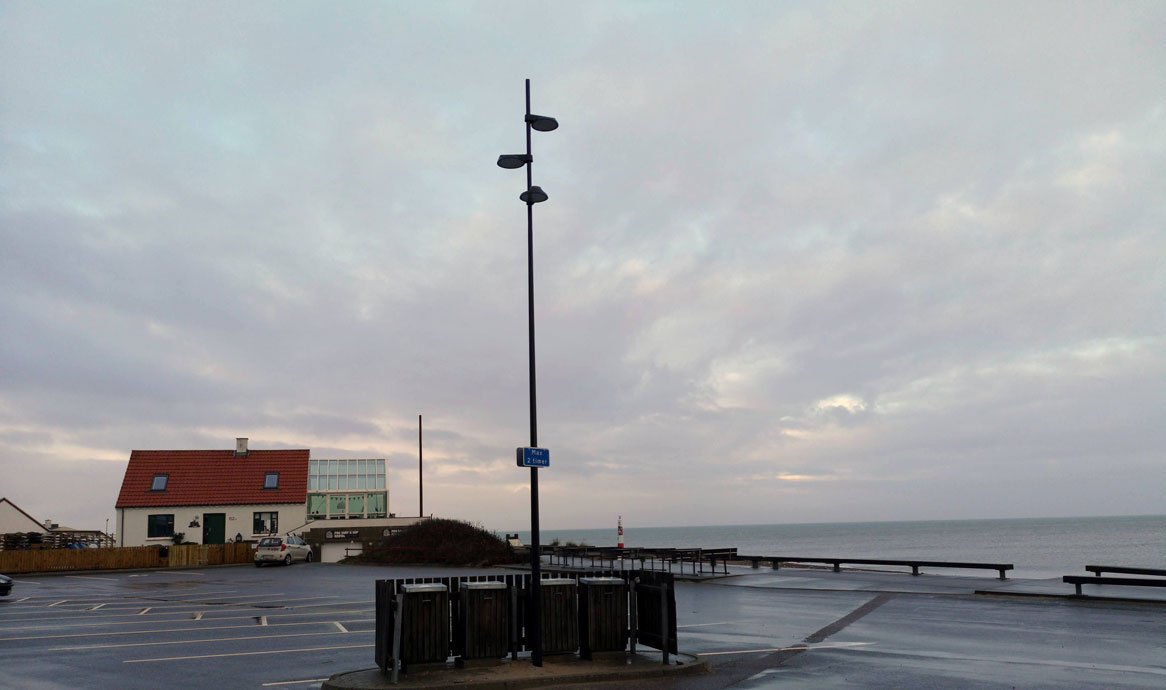

Peak i multiple funktion, havnen i Klitmøller, Cold Hawai

DesignAART Designers

Peak består af to hovedformer: en cirkulær skive og en rektangulær overligger. Denne struktur giver en robust funktionalitet og tæthed samt optimal LED afkøling. For at skabe et integreret og enkelt samspil mellem form og funktion er de to hovedformer samlet i et elegant sammenløbende linjeforløb. Den cirkulære, lysende skive giver Peak et diskret og klassisk udtryk, og den kurvede overgang fra skive til overligger er nytænkt og tilfører et moderne touch.

Den intuitive enkelhed i armaturets udtryk og opbygning fortsætter i armaturets fremtidige håndtering, montage og drift. AART Designers har f.eks. udviklet to varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Mere om AART Designers her.
