Forside / Produkter / PELÉE DOWNLIGHT

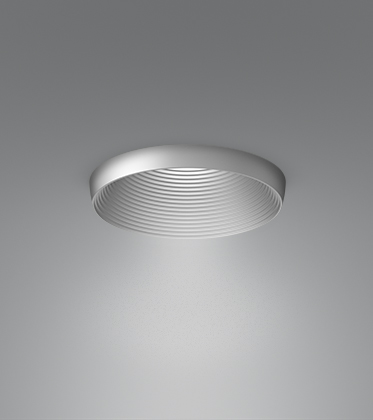

PELÉE DOWNLIGHT

Pelée er en armaturserie med elegant finish og behageligt lys. Foruden downlighten her omfatter serien pendel- og linjearmaturer, ind- og påbygningsarmaturer samt et vægarmatur.

Den indvendige aftrapning, der er karakteristisk for alle Pelée lamperne, medvirker til en behagelig og blændfri spredning af lyset og identificerer designet ved første øjekast.

Specifikationer

PELÉE DOWNLIGHT

Vælg variant

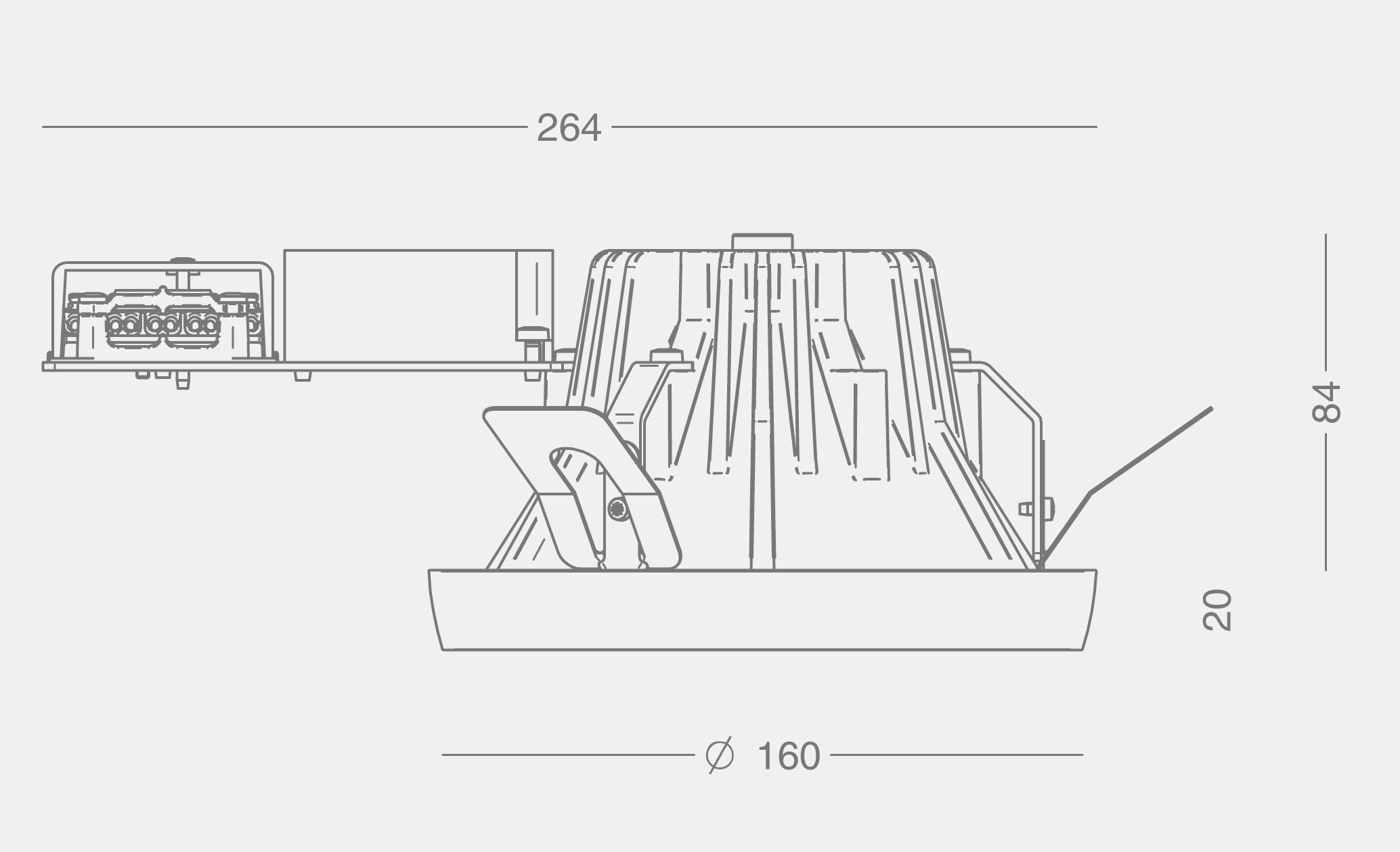

pelee160_downlight

Armaturdata

PELÉE DOWNLIGHT
Materiale Støbt aluminium
Pulverlakering Hvid: RAL 9010 Textura, SA310G, Akzo Nobel
Alu-grå: RAL 9006 Textura, SP9965 CWS
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Corten brown: YX355F, Akzo Nobel
Montering Forsænkes i loft, evt. med monteringsplade
Obs! 25 W varianten må ikke overdækkes
Udskæringsmål Ø149-154 mm i 6-15 mm plade
Ø155-158 mm i 15-35 mm plade
Afstandskrav Vandret afstand: min 45 mm
Indbygningshøjde ca 90 mm fra underkant af loft
Tilslutning Max to kabler, 5 x 1,5 mm2
Sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm2
Klassifikation IP20, klasse I
Vægt 0,85 kg

Lyskilde- og driverdata

LED type Bridgelux V8 eller V10
Energiforbrug 12, 17 eller 25 W
Operationel levetid min 100.000 timer ved ta max 25°C, L80B10
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 90 Ra
Farvenøjagtighed 3 steps SDCM
Virkningsgrad 82%

Driver Helvar LED driver, 500-700 mA
Dæmpbar mod tillæg
Operationel levetid min 100.000 timer

Varianter og tilbehør

Varenummer Pelée Downlight
2830- 12 W, 500 mA, V8
2831- 17 W, 700 mA, V8
2829- 25 W, 500 mA, V10 - må ikke overdækkes!

Tilbehør
2830-016 Monteringsplade til bløde lofter, Pelée 160

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farvekode Farvetemperatur
1 = hvid 927 = 2700 K, 90 Ra
9 = alu-grå 930 = 3000 K, 90 Ra
17 = corten brown 940 = 4000 K, 90 Ra
66 = noir 900

Dæmpning
blank = uden dæmp
V = 1-10 V
D = DALI

Eksempel: 2830-9927V = Pelée Downlight, 12 W, alu-grå, 2700 K, dæmpbar 1-10 V

Medier & downloads

Produktinformation

Produktblad, Pelée DownlightPDF MontageanvisningPDF RoHS deklarationPDF

Udbudstekster

Pelée downlightDOCX Pelée downlightPDF

3D filer

Pelée Downlight 3D for RevitRFA Pelée Downlight, Revit objects descriptionTXT Pelée Downlight 3D for ArchicadGSM Pelée Downlight 3D for AutoCadDWG Pelée Downlight 2D for AutoCadDWG Pelée Downlight 3D Studio3DS Pelée Downlight 3DFBX Pelée Downlight 3DSTL Pelée Downlight 3DIFC Pelée Downlight 3D for SketchupSKP

Fotos

Produktfoto, Pelée DownlightJPG

Lystekniske data

Pelée Downlight, 12 W, 2700 KLDT Pelée Downlight, 12 W, 2700 KPDF Pelée Downlight, 12 W, 3000 KLDT Pelée Downlight, 12 W, 3000 KPDF Pelée Downlight, 12 W, 4000 KLDT Pelée Downlight, 12 W, 4000 KPDF Pelée Downlight, 17 W, 2700 KLDT Pelée Downlight, 17 W, 2700 KPDF Pelée Downlight, 17 W, 3000 KLDT Pelée Downlight, 17 W, 3000 KPDF Pelée Downlight, 17 W, 4000 KLDT Pelée Downlight, 17 W, 4000 KPDF Pelée Downlight, 25 W, 2700 KLDT Pelée Downlight, 25 W, 2700 KPDF Pelée Downlight, 25 W, 3000 KLDT Pelée Downlight, 25 W, 3000 KPDF Pelée Downlight, 25 W, 4000 KLDT Pelée Downlight, 25 W, 4000 KPDF

Hent alle ldt-filer

LDT.zipZIP

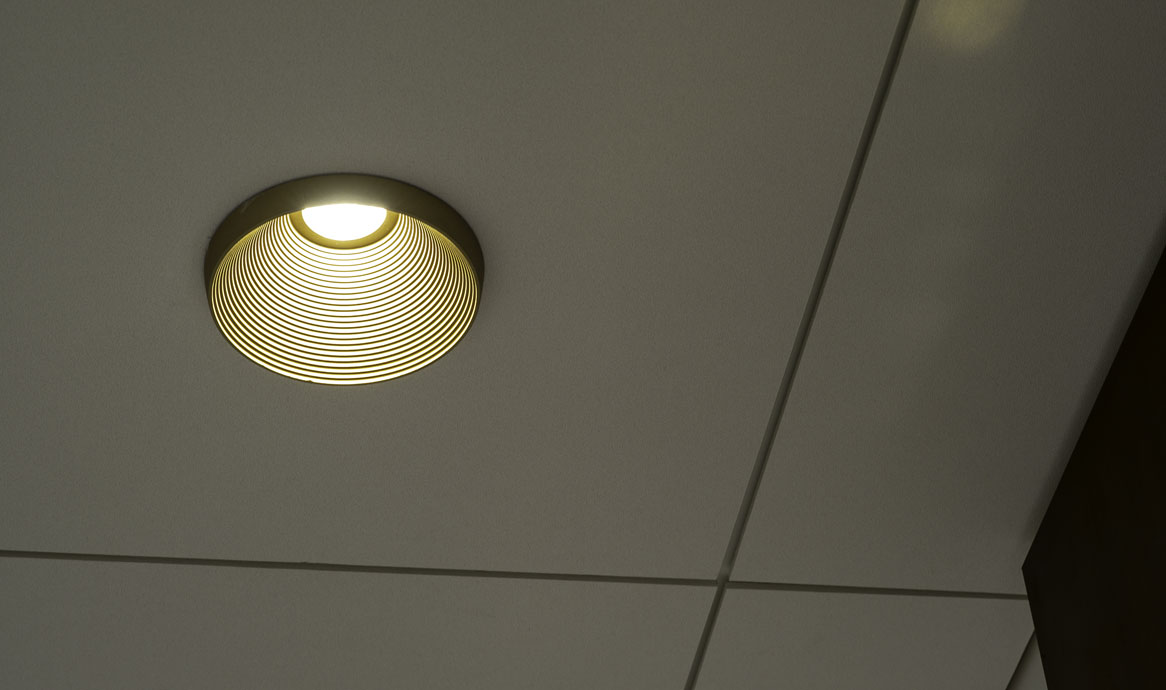

downlight_1166

Pelée Downlight er i messinglak ligesom armaturer, fittings og øvrige lamper på Augustenborg Slot.

DesignCubo Arkitekter

Inspirationen til Pelée-serien har Cubo Arkitekter hentet på øen Martinique, hvor vulkanen Pelée har dannet et krater med trinvise lag af vulkansk aske og lava.
