PELÉE PENDEL

Please choose

Pelée er en armaturserie med elegant finish og behageligt lys. Foruden pendelarmaturerne her omfatter serien linjearmaturer, ind- og påbygningsarmaturer samt et vægarmatur.

Den indvendige aftrapning, der er karakteristisk for alle Pelée lamperne, medvirker til en behagelig og blændfri spredning af lyset og identificerer designet ved første øjekast.

Specifications

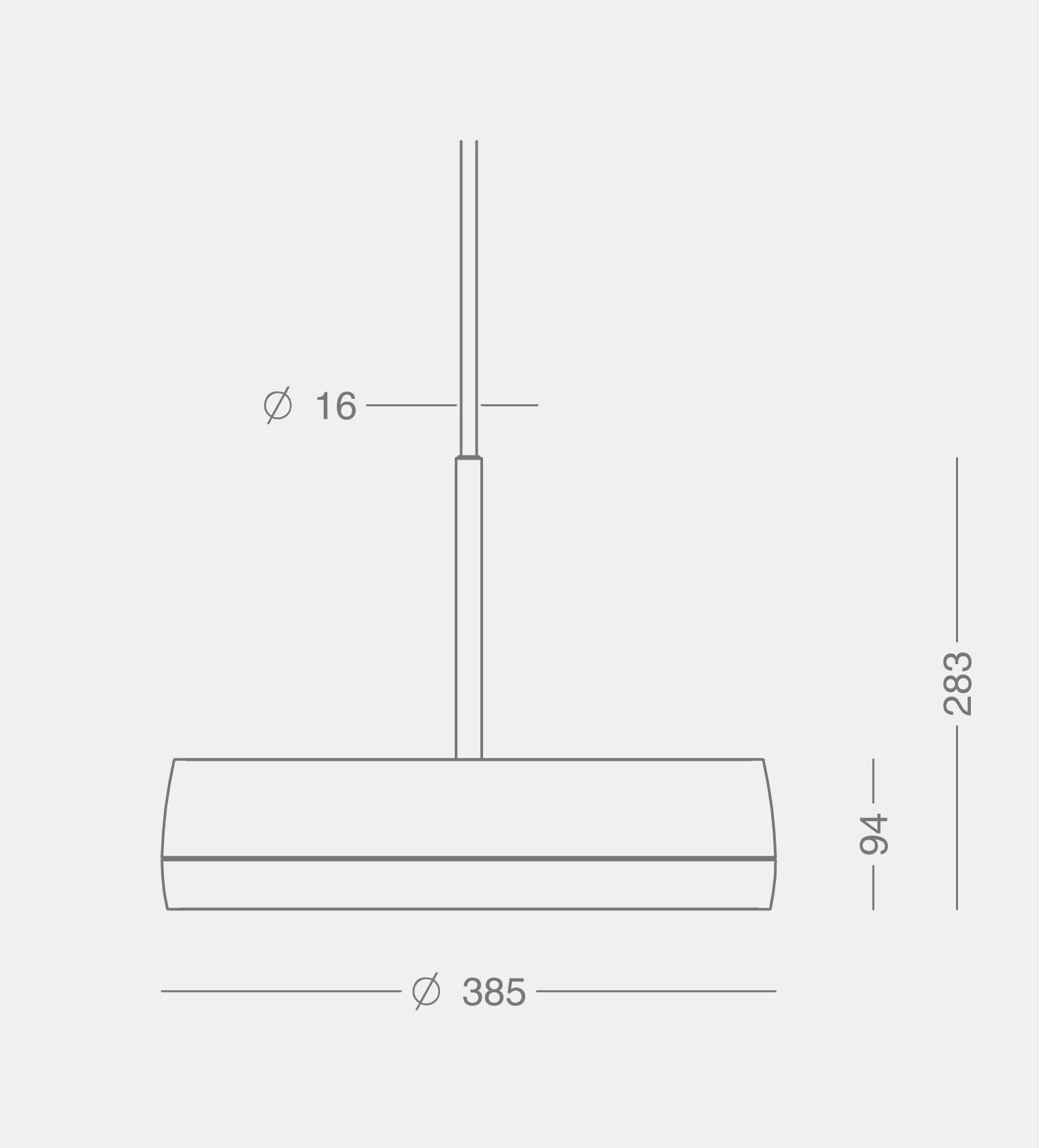

Ø 385

Armaturdata

PELÉE 385, pendel
Materiale	Støbt aluminium
Pulverlakering	Hvid: RAL 9010 Textura, SA310G, Akzo Nobel
	Alu-grå: RAL 9006 Textura, SP9965 CWS
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Opaliseret eller mikroprismatisk acryl
Ledning	3 m hvid eller sort PKAJ, plastkappe
Klassifikation	IP20, klasse I
Vægt	4 kg

Lyskilde- og driverdata

LED type	324 mm board
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	17, 23 eller 33 W (500/700/1050 mA)
Farvetemperatur	2700, 3000 eller 4000 Kelvin
	Tunable White: 2700-6500 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	76%

Driver 17-23 W	Helvar LED driver, 350-700 mA, dæmpbar mod tillæg
Operationel levetid	min 50.000 timer

Driver 33 W	TCI LED driver, 1050 mA, Dali
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	Pelée 385, pendel
1840-	17 W LED, 500 mA
1841-	23 W LED, 700 mA
1844-	33 W LED, 1050 mA

Tilbehør
1720-1	Baldakin, 2-delt, med ophæng, hvid
1720-3	Baldakin, 2-delt, med ophæng, sort

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farve	Afskærmning
1 = hvid	blank = opaliseret acryl
9 = alu-grå	M = mikroprismatisk acryl
17 = corten brown
66 = noir 900

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	V = 1-10 V
940 = 4000 K, 90 Ra	D = DALI
9WD = tunable white, Dali, 90 Ra

Ledningsfarve
blank = hvid
Y = sort

Eksempel: 1840-1930D = Pelée 385 pendel, 17 W LED, hvid, 3000 K, 90 Ra, Dali dæmp

Media & downloads

Produktinformation

Pelee_pendel385_DK.pdfPDF Mounting instructions, Pelée PendantPDF MaintenancePDF RoHS DeclarationPDF

Udbudstekster

Pelée385_pendel_udbudstekst.docxDOCX Pelée385_pendel_udbudstekst.pdfPDF

3D filer

Pelée Pendant 3D for RevitRFA Pelée Pendant 3D for ArchicadGSM Pelée Pendant 3D for AutoCadDWG Pelée Pendant 2D for AutoCadDWG Pelée Pendant 3D for 3D Studio3DS Pelée Pendant 3DIFC Pelée Pendant 3DFBX Pelée Pendant 3DSTL

Fotos

Product image, Pelée pendantJPG Product image, Pelée Pendant UplightJPG

Lystekniske data

Pelée 385, skærm opaliseret acryl

Pelée 385, 17 W, 2700 KLDT Pelée 385, 17 W, 2700 KPDF Pelée 385, 17 W, 3000 KLDT Pelée 385, 17 W, 3000 KPDF Pelée 385, 17 W, 4000 KLDT Pelée 385, 17 W, 4000 KPDF Pelée 385, 23 W, 2700 KLDT Pelée 385, 23 W, 2700 KPDF Pelée 385, 23 W, 3000 KLDT Pelée 385, 23 W, 3000 KPDF Pelée 385, 23 W, 4000 KLDT Pelée 385, 23 W, 4000 KPDF Pelée 385, 33 W, 2700 KLDT Pelée 385, 33 W, 2700 KPDF Pelée 385, 33 W, 3000 KLDT Pelée 385, 33 W, 3000 KPDF Pelée 385, 33 W, 4000 KLDT Pelée 385, 33 W, 4000 KPDF

Pelée 385, skærm prismatisk acryl

Pelée 385, 17 W, 2700 K, prismaticLDT Pelée 385, 17 W, 2700 K, prismaticPDF Pelée 385, 17 W, 3000 K, prismaticLDT Pelée 385, 17 W, 3000 K, prismaticPDF Pelée 385, 17 W, 4000 K, prismaticLDT Pelée 385, 17 W, 4000 K, prismaticPDF Pelée 385, 23 W, 2700 K, prismaticLDT Pelée 385, 23 W, 2700 K, prismaticPDF Pelée 385, 23 W, 3000 K, prismaticLDT Pelée 385, 23 W, 3000 K, prismaticPDF Pelée 385, 23 W, 4000 K, prismaticLDT Pelée 385, 23 W, 4000 K, prismaticPDF Pelée 385, 33 W, 2700 K, prismaticLDT Pelée 385, 33 W, 2700 K, prismaticPDF Pelée 385, 33 W, 3000 K, prismaticLDT Pelée 385, 33 W, 3000 K, prismaticPDF Pelée 385, 33 W, 4000 K, prismaticLDT Pelée 385, 33 W, 4000 K, prismaticPDF

Hent alle ldt-filer

LDT.zipZIP

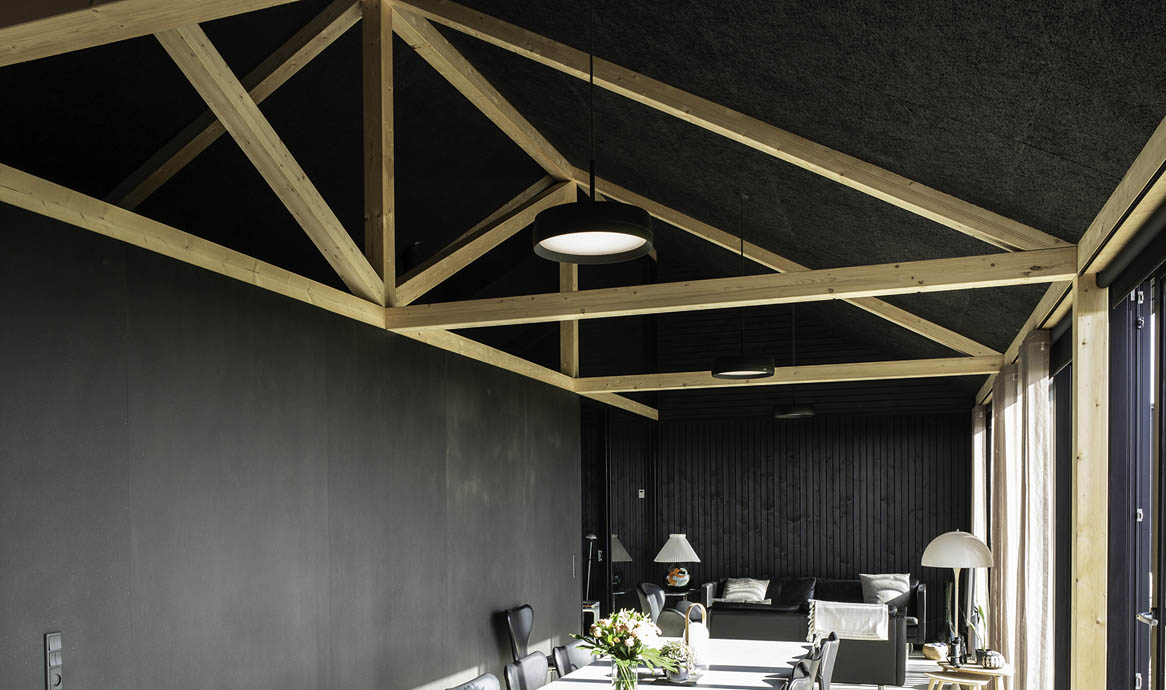

Sorte varianter af Pelée Pendel og Pelée Line i to sommerhuse nær Aarhus. Cubo Arkitekter.

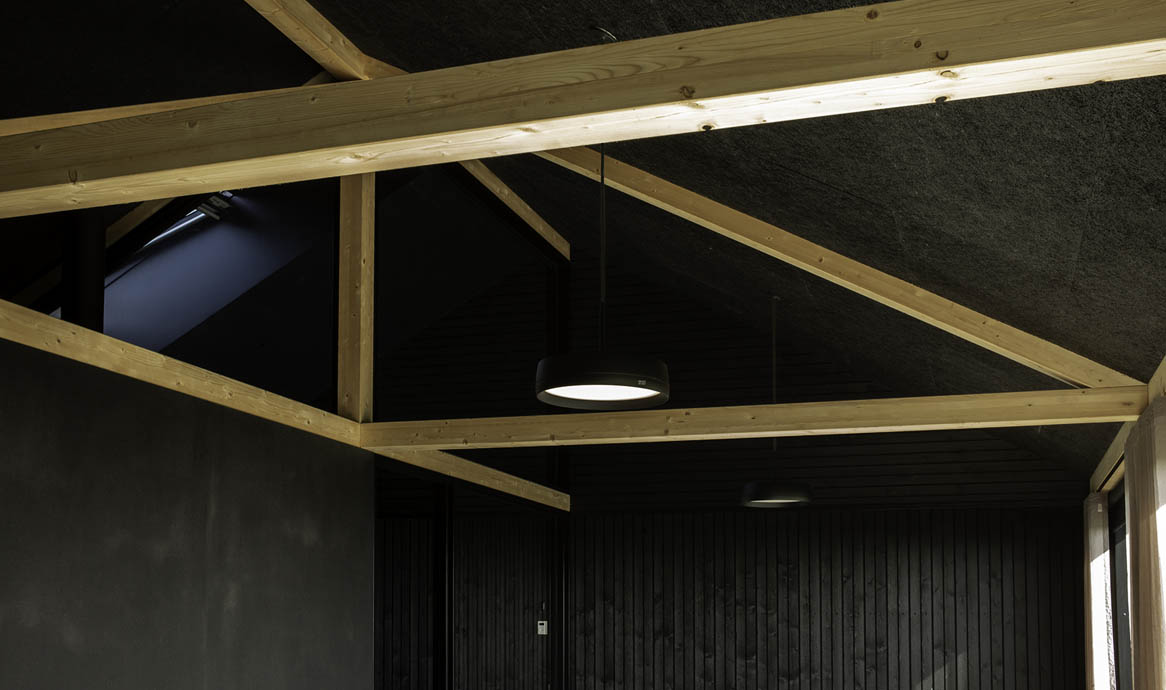

Sorte varianter af Pelée Pendel og Pelée Line i to sommerhuse, tegnet af Cubo Arkitekter

Umbraco.Cms.Core.Models.Link Se flere billeder her

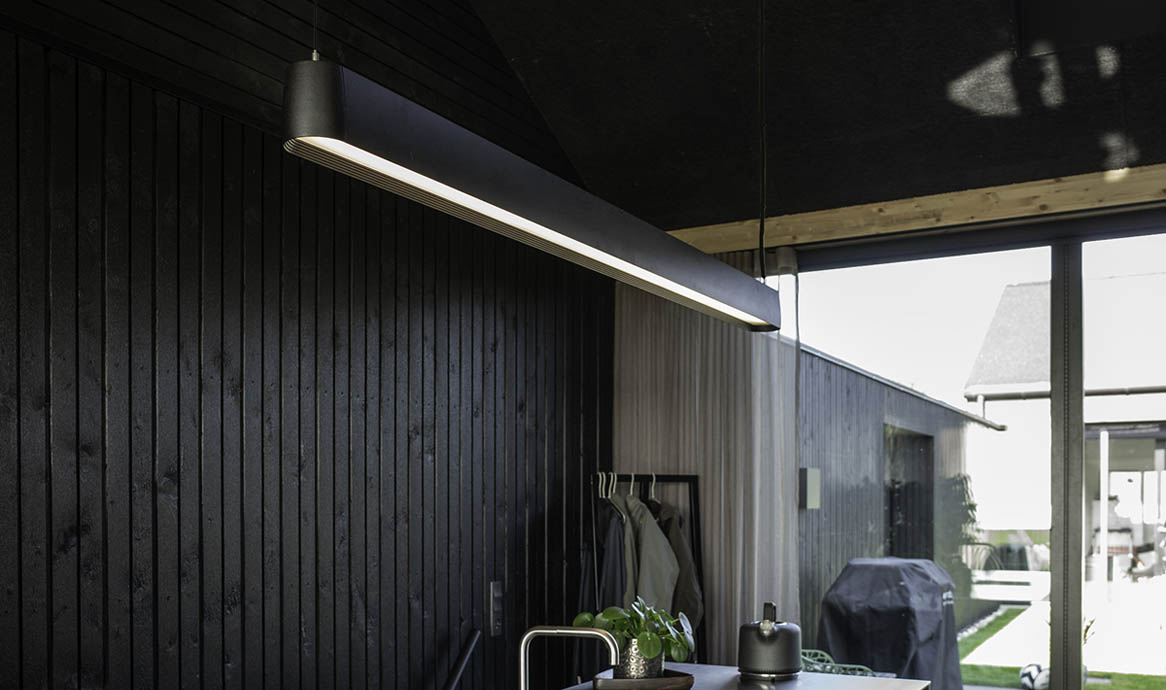

Sort Pelée Line, Cubo sommerhus nær Aarhus.

DesignCubo Arkitekter

Inspirationen til Pelée-serien har Cubo Arkitekter hentet på øen Martinique, hvor vulkanen Pelée har dannet et krater med trinvise lag af vulkansk aske og lava.
