PUNKTLAMPEN

Vælg variant

Punktlampens rene linier og enkle materialer har gjort den til en klassiker inden for downlights. Det enkle design er domineret af inderrøret i mundblæst opalglas, som giver en smuk diffusion af lys. Desuden fungerer inderrøret som skærm og forhindrer blænding.

Specifikationer

Ø 90

Armaturdata

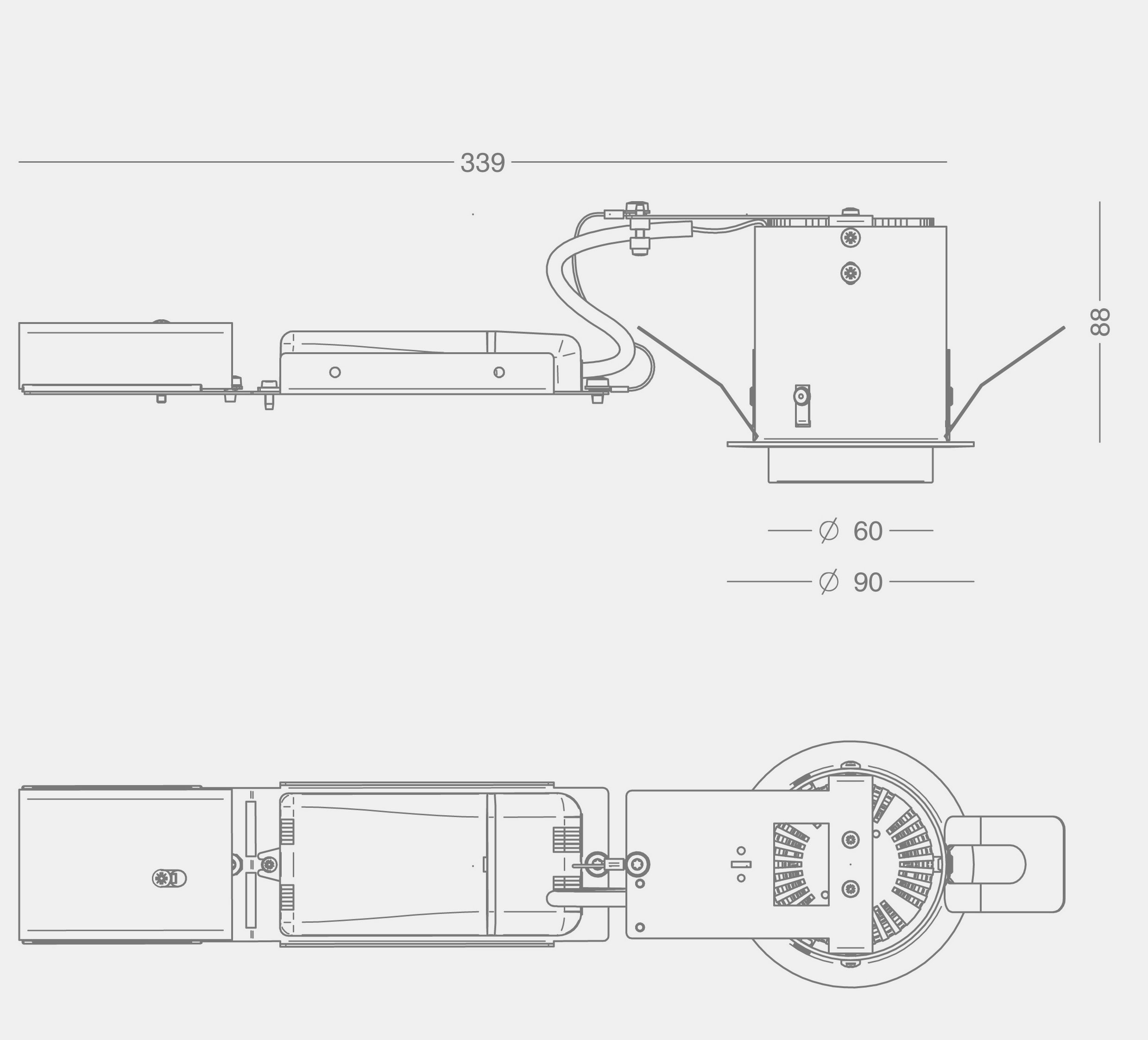

PUNKTLAMPEN Ø90
Materiale	Aluminium
Afskærmning	Mat opalglas, mundblæst
Montering	Forsænkes i loft
Udskæringsmål	Ø80-82 mm i 6-15 mm plade
	Ø82-84 mm i 15-35 mm plade
Afstandskrav	Vandret afstand: min 50 mm
Indbygningshøjde	ca 107 mm fra underkant af loft
Tilslutning	230 V, sløjfemulighed i 5-polet, skrueløs klemme
Klassifikation	IP20, klasse I
Vægt	0,6 kg

Lyskilde- og driverdata

LED type	Bridgelux V6
Energiforbrug	5 W (350 mA) eller 7 W (500 mA)
Operationel levetid	min 100.000 timer ved ta max 25°C, L80B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM

Driver	TCI Mini Jolly
	Dæmpbar driver mod tillæg
Operationel levetid	min 50.000 timer

Varianter og tilbehør

Varenummer	Punktlampen 90
2891-	5 W, 350 mA
2895-	7 W, 500 mA

Tilbehør
2010-20	Rondel for bløde lofter

Kombineres med

Farve	Farvetemperatur
2 = hvid m. glas	927 = 2700 K, 90 Ra
9 = alu-lak m. glas	930 = 3000 K, 90 Ra
	940 = 4000 K, 90 Ra

Dæmpning
blank = uden dæmp
V = 1-10 V
D = Dali

Eksempel 2895-9930V = Punktlampen Ø90, 7 W, alu-lak med glas, 3000 K, 90 Ra, dæmpbar 1-10 V

Armaturdata

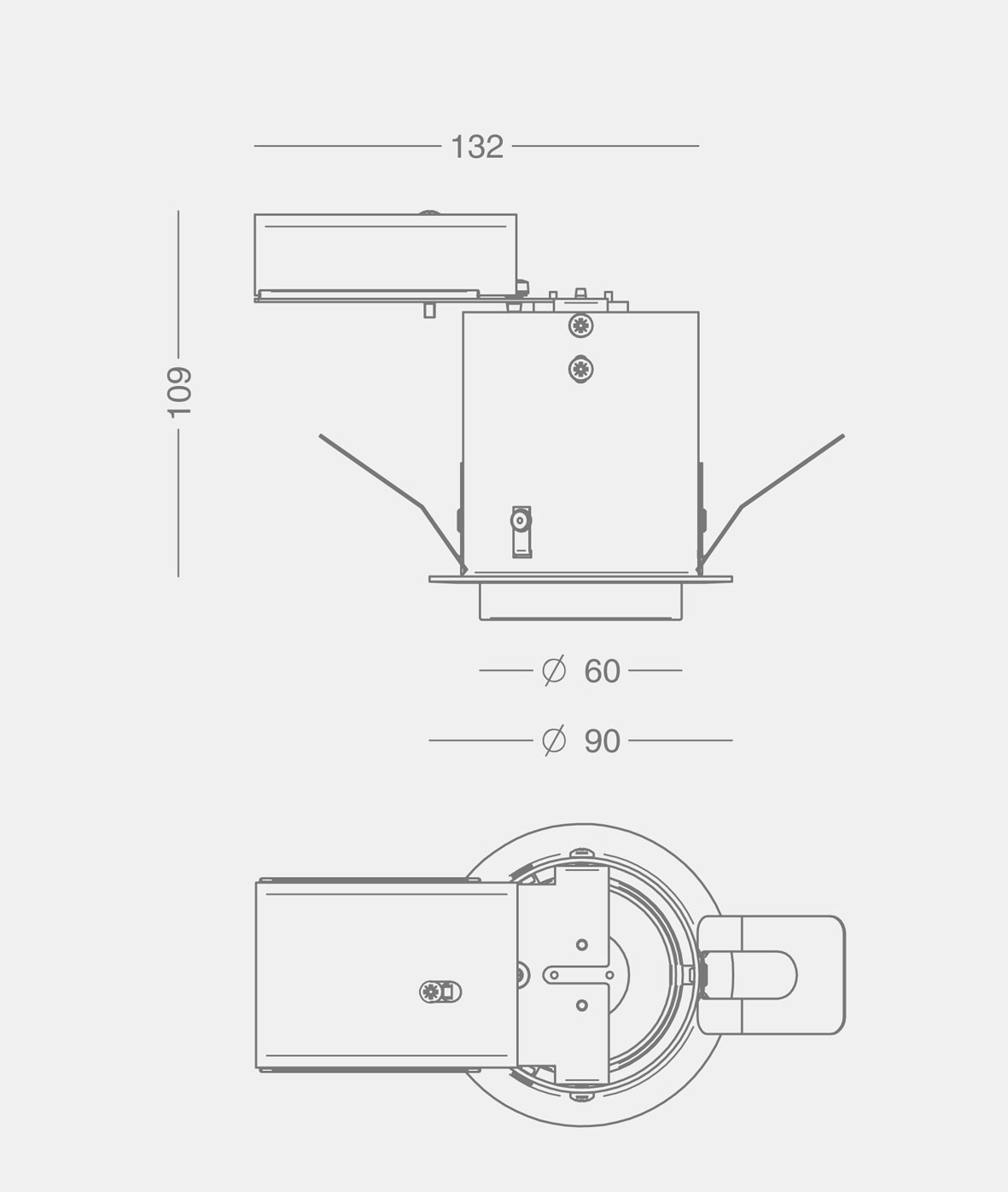

PUNKTLAMPEN Ø90
Materiale	Aluminium
Afskærmning	Mat opalglas, mundblæst
Montering	Forsænkes i uisoleret loft
Udskæringsmål	Ø80-82 mm i 6-15 mm plade
	Ø82-84 mm i 15-35 mm plade
Afstandskrav	Vandret afstand: min 50 mm
Indbygningshøjde	min 109 mm fra underkant af loft
Tilslutning	230 V, sløjfemulighed i 5-polet, skrueløs klemme, 105° tilledning
Klassifikation	IP20, klasse I
Vægt	0,3 kg

Lyskildedata

Lyskilde	GU10 varianter, max 33 W, 230 V

Varianter og tilbehør

Varenummer	Punktlampen 90
2901-	GU10, max 33 W, 230 V

Tilbehør
2010-20	Rondel for bløde lofter

Kombineres med

Vælg farve og byg varenummeret op som vist i eksemplet.

Farve
2 = hvid m. glas
9 = alu-lak m. glas

Eksempel 2901-2 = Punktlampen Ø90, GU10, hvid med glas

Medier & downloads

Produktinformation

Produktblad, Ø90, LED og GU10PDF MonteringsanvisningerPDF RoHS deklarationPDF

Udbudstekster

Punktlampen 90, LEDDOCX Punktlampen 90, LEDPDF

3D filer

PunktlampenGSM Punktlampen 90RFA Punktlampen 90DWG Punktlampen 90PCP Punktlampen 90FBX

Lystekniske data

LED 5 W, 2700 KLDT LED 5 W, 2700 KPDF LED 5 W, 3000 KLDT LED 5 W, 3000 KPDF LED 5 W, 4000 KLDT LED 5 W, 4000 KPDF LED 7 W, 2700 KLDT LED 7 W, 2700 KPDF LED 7 W, 3000 KLDT LED 7 W, 3000 KPDF LED 7 W, 4000 KLDT LED 7 W, 4000 KPDF

Hent alle ldt-filer

LDT.zipZIP

DesignFocus Lighting

Punktlampen er tegnet af Focus' grundlægger, Nils Kristiansen, i 1976.
