SKY VÆG

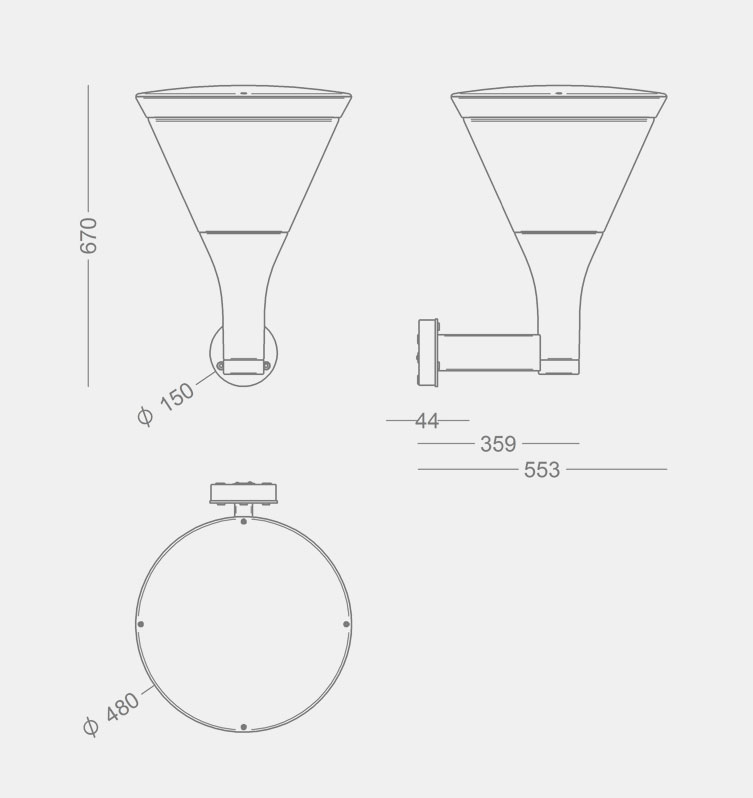

Sky Væg har samme dimensioner og samme lysteknik som Sky Park og fås i de samme farver.

Specifikationer

SKY VÆG

Armaturdata

SKY VÆG
Materiale	Støbt aluminium
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart longlife polycarbonat med UV-bestandigt acryl på begge sider
Montering	På væg
Tilslutning	Sløjfemulighed, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	9,7 kg
Vindfladeareal	0,143 m2 (lateralt)

LED Low lumen

LED type	Bridgelux V18
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra 90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Virkningsgrad	74%

LED High lumen

LED type	Bridgelux V22
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 625-6800 lm
	3000K: 625-6950 lm
	4000K: 650-7025 lm
LED-lumen, 90 Ra	3000K: 525-5200 lm
Virkningsgrad	74%

Driverdata

Driver, Low lumen	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar
Startstrøm	max 15 A (50% efter 295 µs)

Driver, High lumen	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer	SKY VÆG
6834-	V18, Low lumen, programmerbar, max 25 W
6836-	V22, High lumen, programmerbar, max 40 W

Tilbehør
8006-	Afblænding i lakeret aluminium

Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown	930 = 3000 K, 90 Ra
66 = sort noir 900

Dæmpning	Beskyttelsesklasse
blank = programmerbar	blank = klasse II
D = DALI-2 (4/5-leder kabel)	J = klasse I
F = LineSwitch

Korrosionsklasse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 6834-9827 = Sky Væg, programmerbar, silvergrå, 2700 K, 80 Ra, klasse II

Medier & downloads

Produktinformation

Produktblad, Sky VægPDF MonteringsanvisningPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Sky VægDOCX Sky VægPDF

3D filer

Sky VægRFA Sky VægGSM Sky VægLCF Sky Væg3DS

Fotos

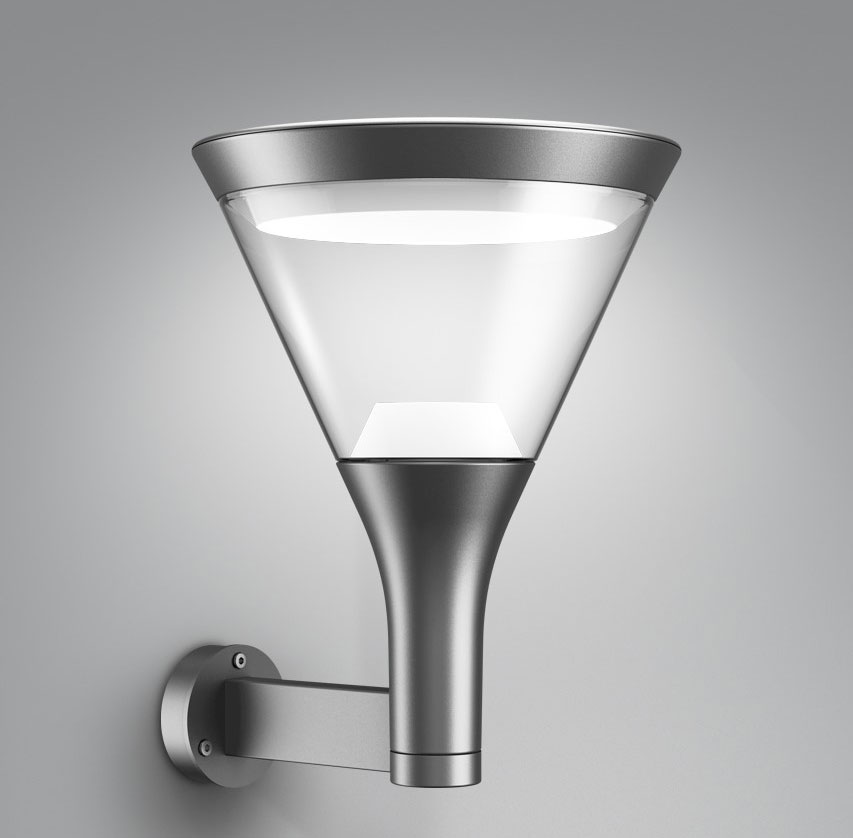

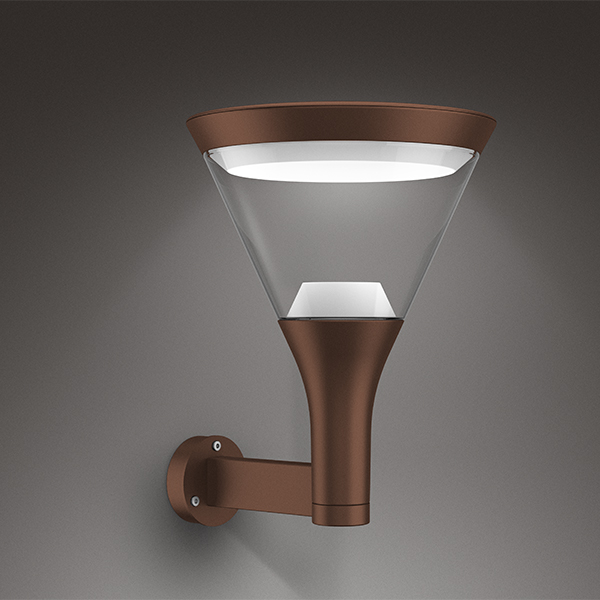

Produktfoto, Sky VægJPG Produktfoto, Sky Væg corten brownJPG

Lystekniske data

Sky Park, 24 W, 2700 KLDT Sky Park, 24 W, 2700 KPDF Sky Park, 24 W, 3000 KLDT Sky Park, 24 W, 3000 KPDF Sky Park, 24 W, 3000 K, 90 RaLDT Sky Park, 24 W, 3000 K, 90 RaPDF Sky Park, 24 W, 4000 KLDT Sky Park, 24 W, 4000 KPDF Sky Park, 24 W, 2700 K, afblændetLDT Sky Park, 24 W, 2700 K, afblændetPDF Sky Park, 24 W, 3000 K, afblændetLDT Sky Park, 24 W, 3000 K, afblændetPDF Sky Park, 24 W, 3000 K, 90 Ra, afblændetLDT Sky Park, 24 W, 3000 K, 90 Ra, afblændetPDF Sky Park, 24 W, 4000 K, afblændetLDT Sky Park, 24 W, 4000 K, afblændetPDF

Hent alle ldt-filer

LDT.zipZIP

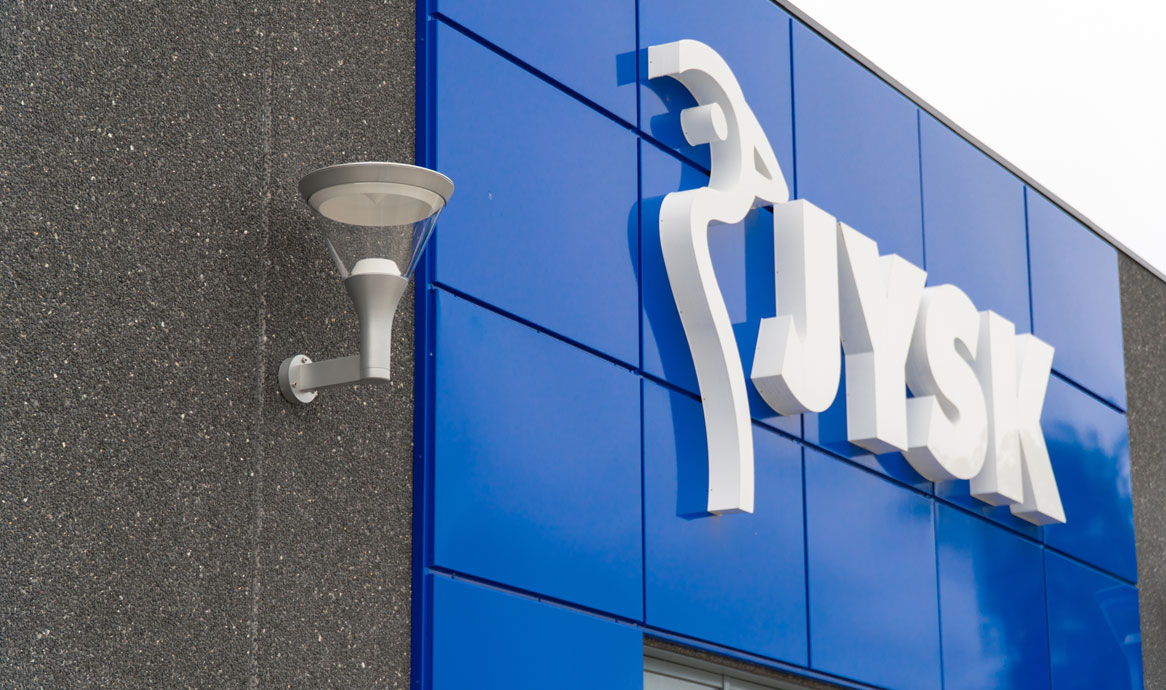

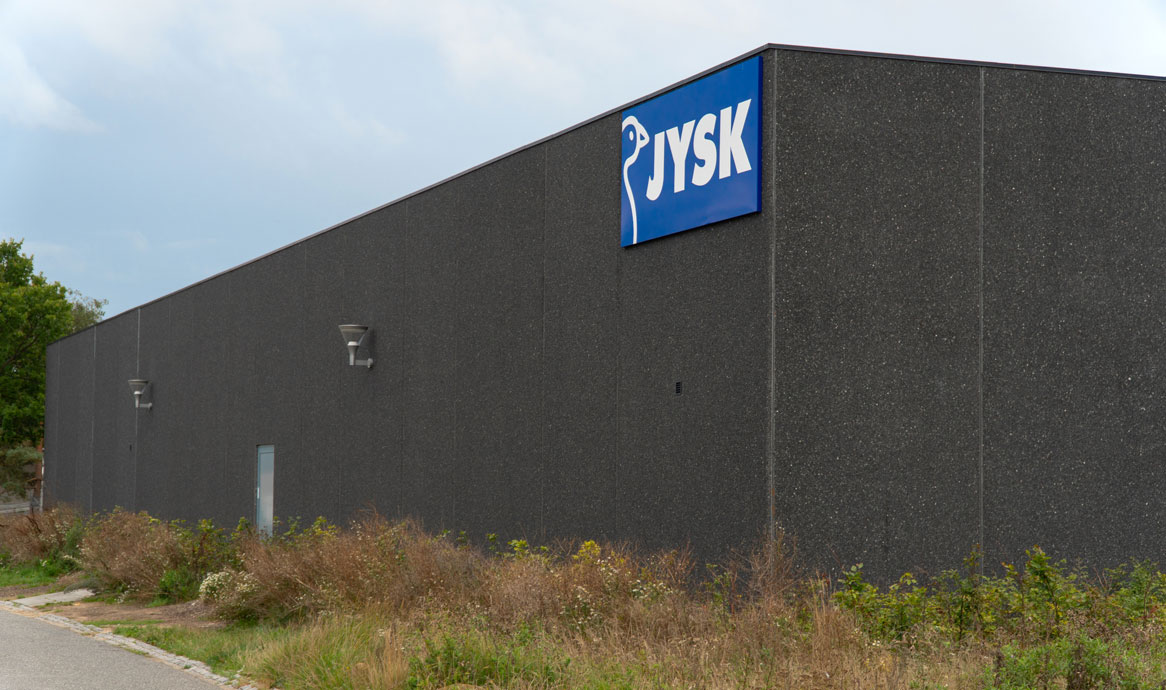

Sky Væg, silvergrå, Jysk i Kokkedal Industripark.

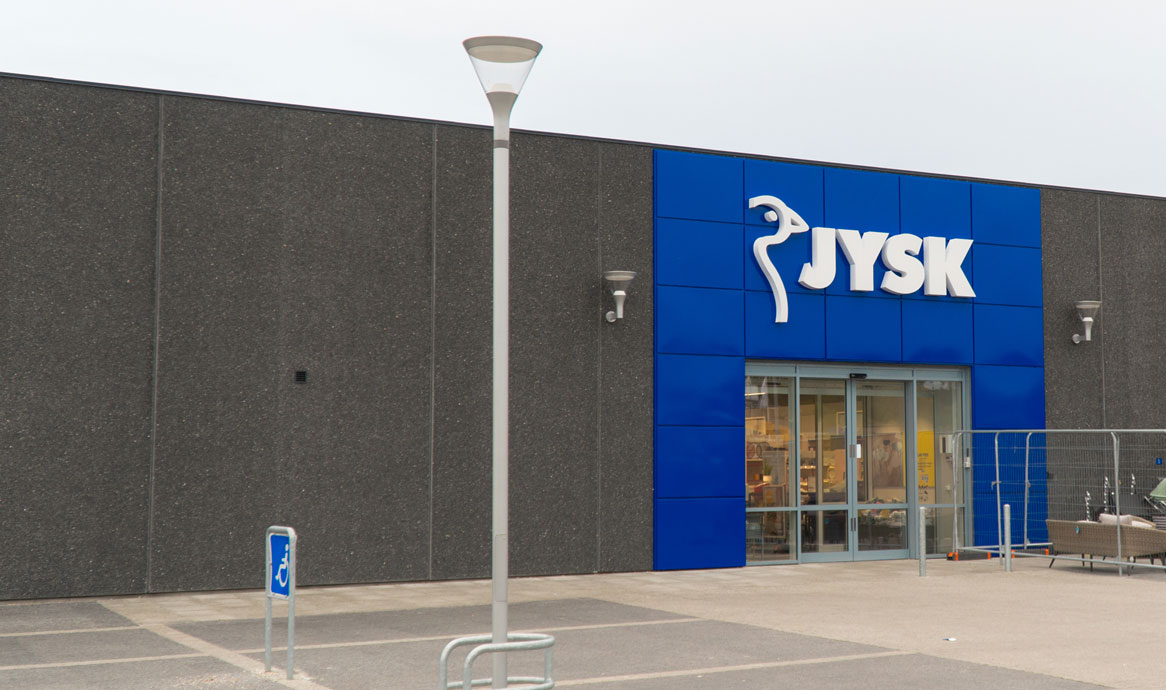

Sky Park og Sky Væg, silvergrå, Jysk, Kokkedal Industripark.

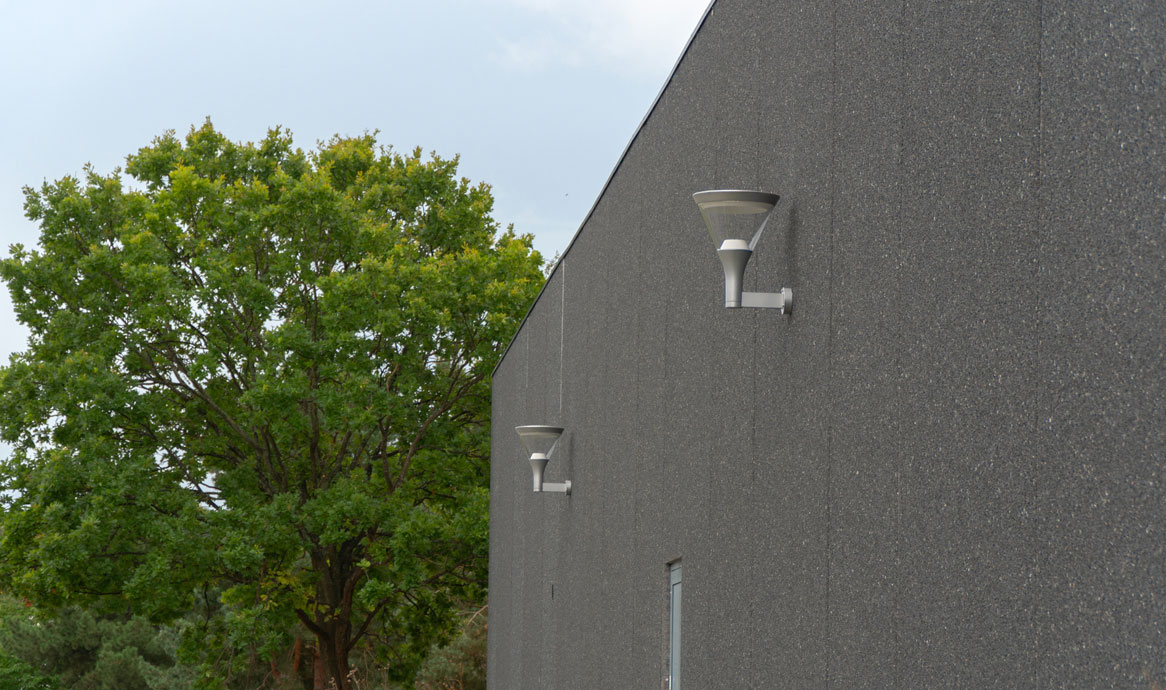

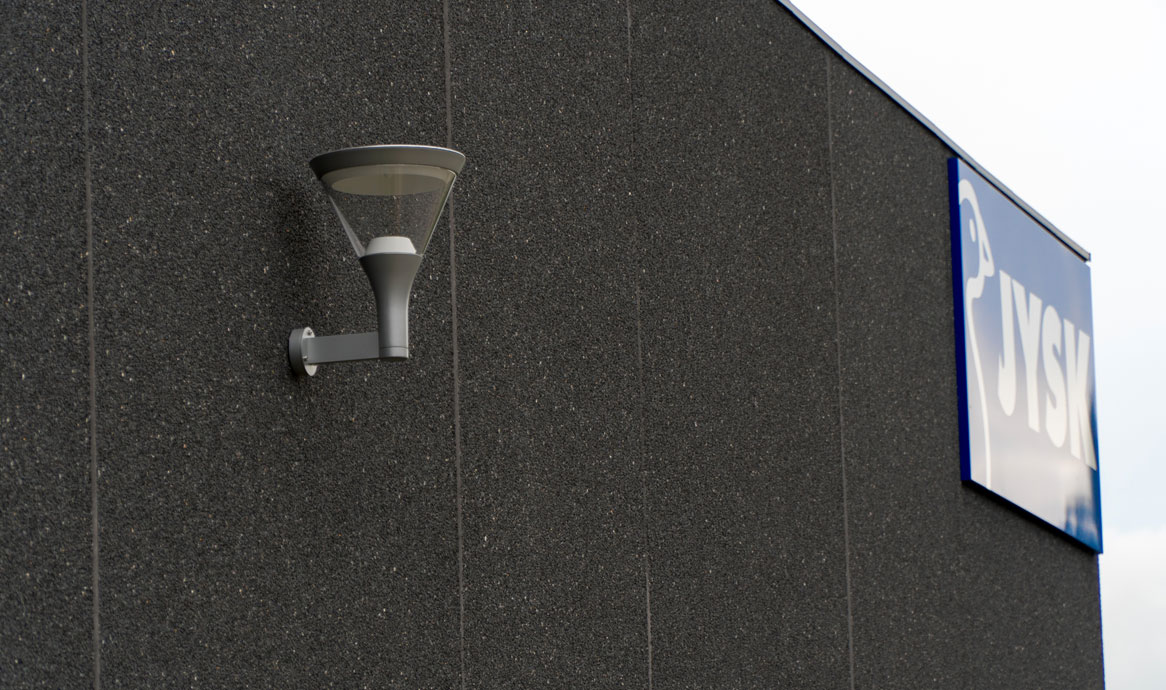

Sky Væg, silvergrå, Jysk, Kokkedal Industripark.

Sky Væg, silvergrå, Jysk, Kokkedal Industripark.

Sky Væg, silvergrå, på Jysk butikken i Kokkedal.

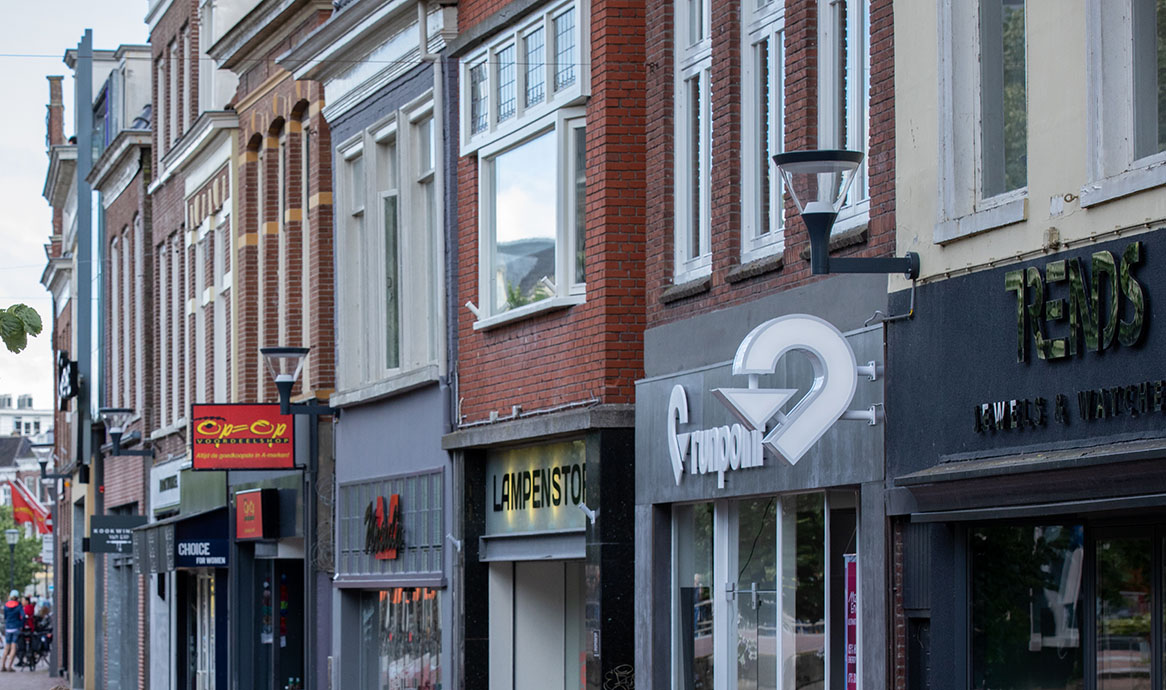

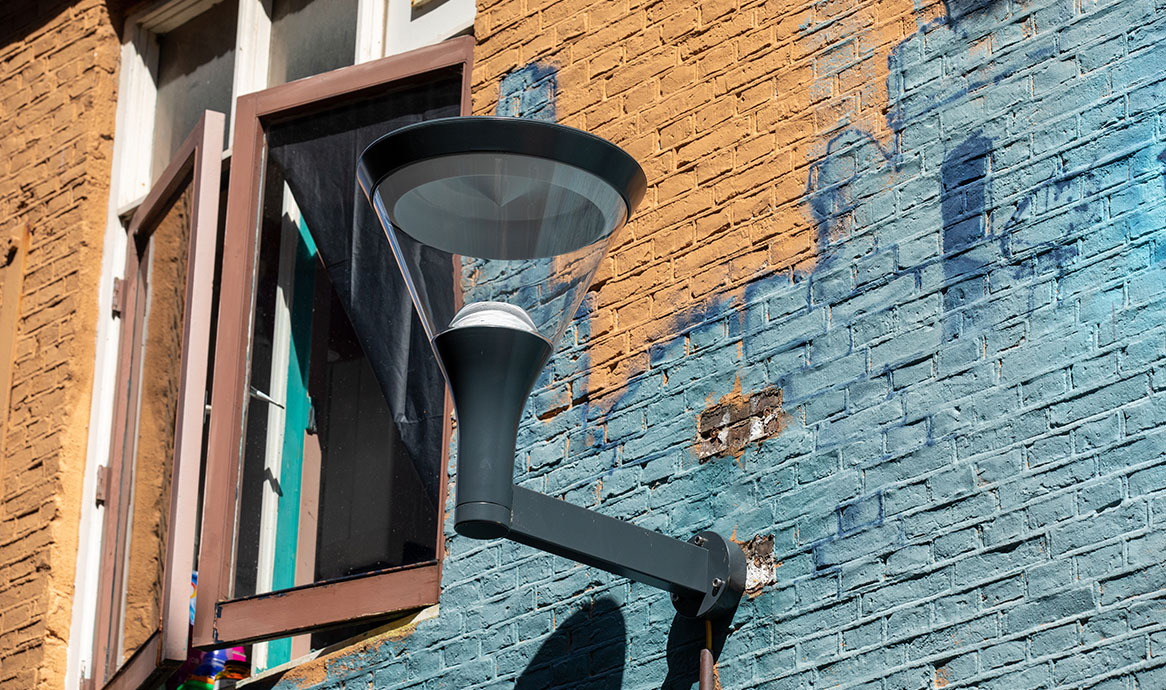

Sky Væg med ekstra armlængde, antrazitgrå RAL 7016, Leeuwarden, Holland

Umbraco.Cms.Core.Models.Link Se flere Sky projekter

Dobbelt armlængde i forhold til standard (200/400 mm) på Sky Væg i Leeuwarden, Holland

Umbraco.Cms.Core.Models.Link Se flere Sky projekter

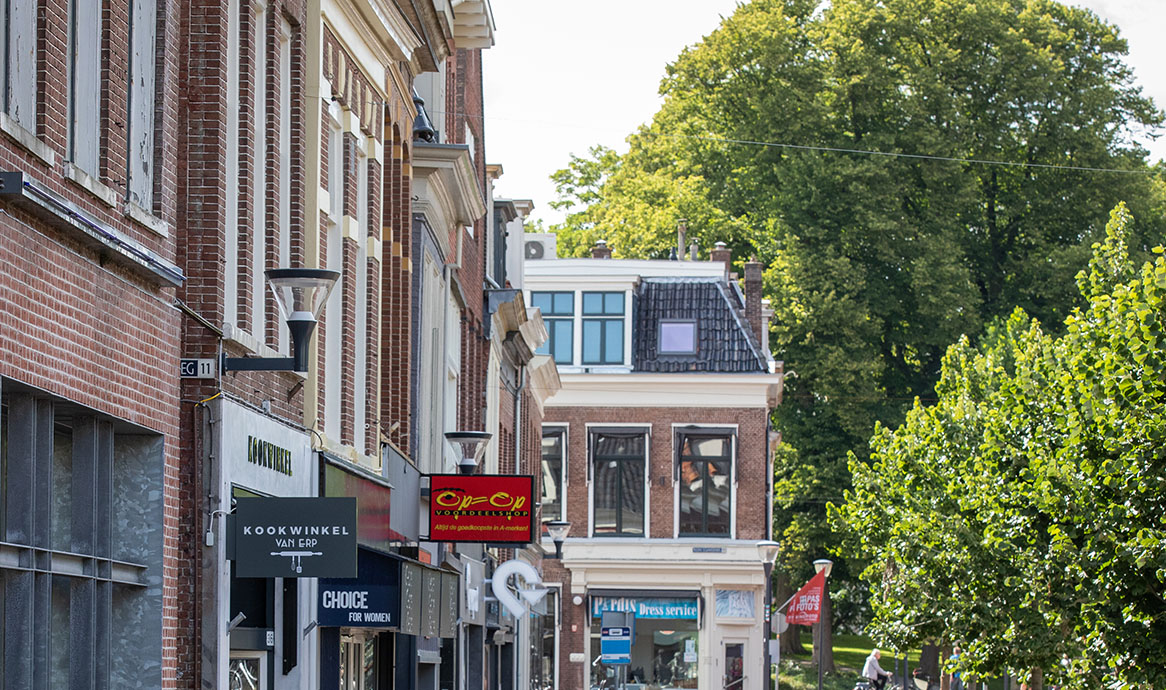

Sky Væg, antrazitgrå RAL 7016, ekstra lang arm, Leeuwarden, Holland

Umbraco.Cms.Core.Models.Link Se flere Sky projekter

Sky Væg med ekstra lang arm (400 mm), Leeuwarden, Holland

Umbraco.Cms.Core.Models.Link Se flere Sky projekter

DesignAART Designers

- I Sky har vi opnået et design som på den ene side falder smukt og diskret ind i omgivelserne. Og på den anden side, ved nærmere eftersyn, træder den frem og er sin egen med elegante proportioner, gennemtænkte materialesammenstød samt smuk og funktionelt integreret lysteknik - både tændt og slukket, udtaler arkitekten bag parklygten, Morten Hove Lasthein.

- Navnet Sky kommer fra visionen om at skabe et let, uforstyrret og nærmest usynligt lys fra oven. Som fra et uendeligt, jævnt oplyst og ikke blændende himmelhvælv.
