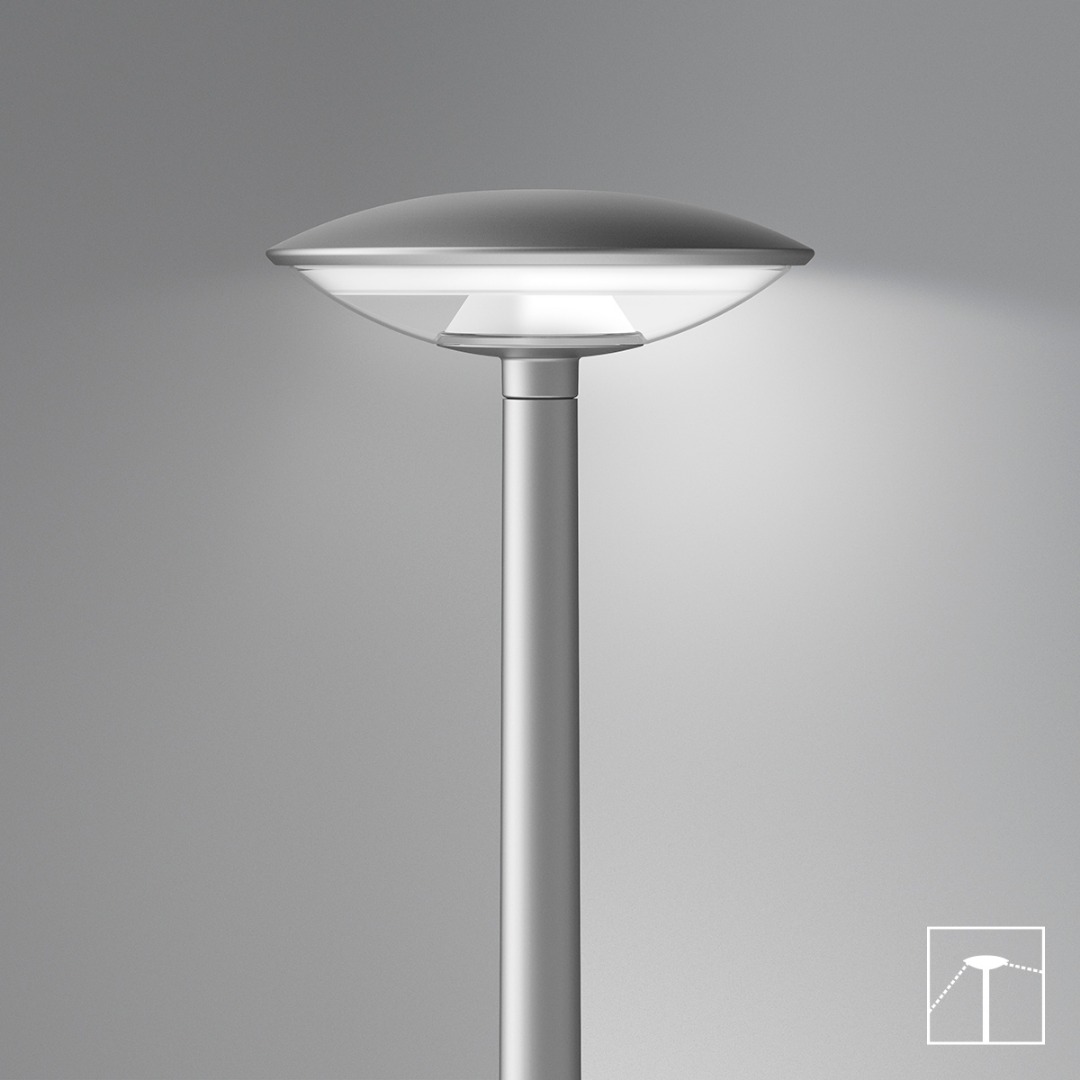

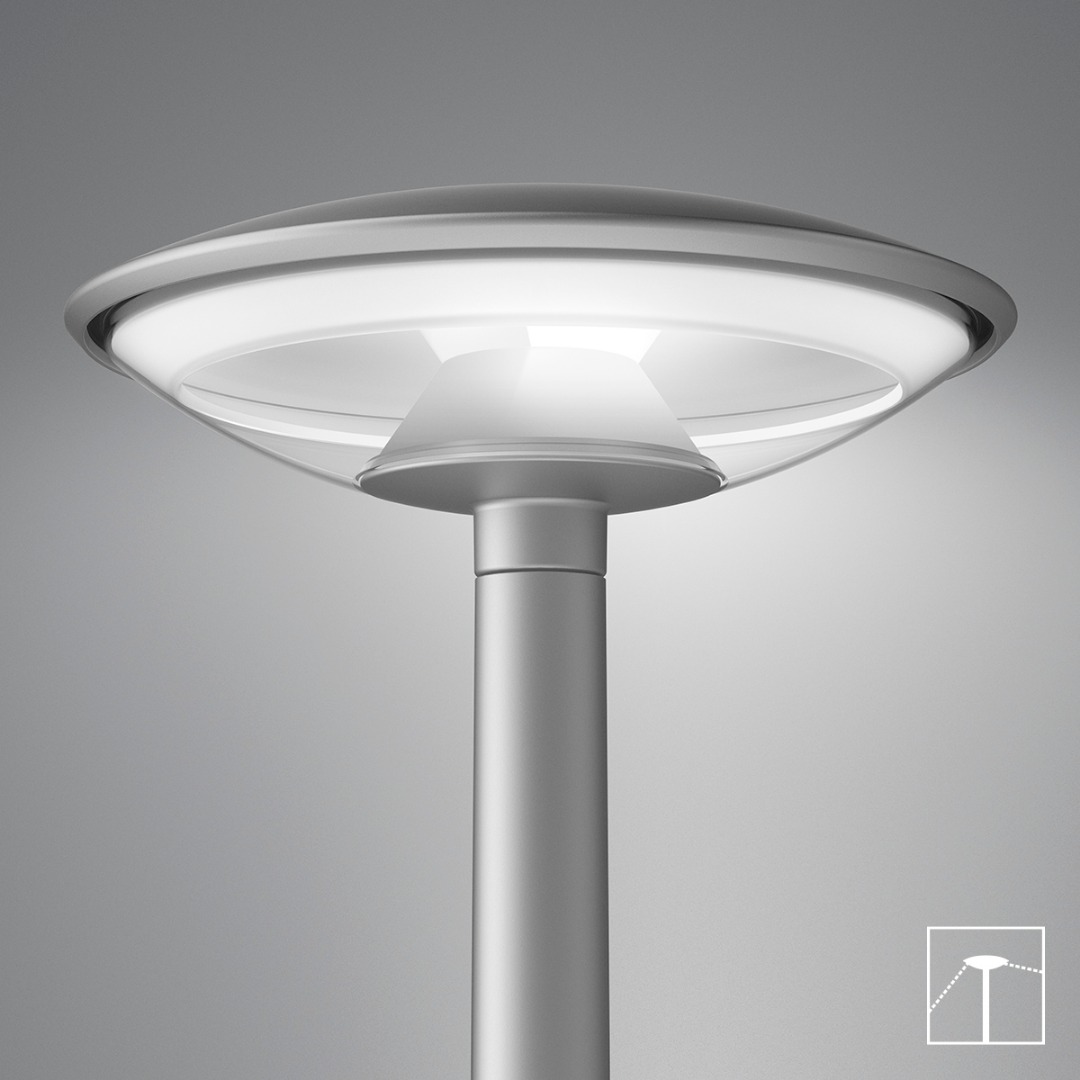

SPACE ASYMMETRISK

Space med asymmetrisk lys er en innovativ løsning hvor armaturet fortsat er harmonisk oplyst og bevarer sit elegante design både med og uden lys.

Den asymmetriske lysfordeling ændrer ikke ved opfattelsen af behageligt lys med unik regelmæssighed. Oven i købet er asymmetrien forbundet med energibesparelse og længere masteafstand.

Se mere i Space publikationen her.

Specifications

Specifikationer

Please choose

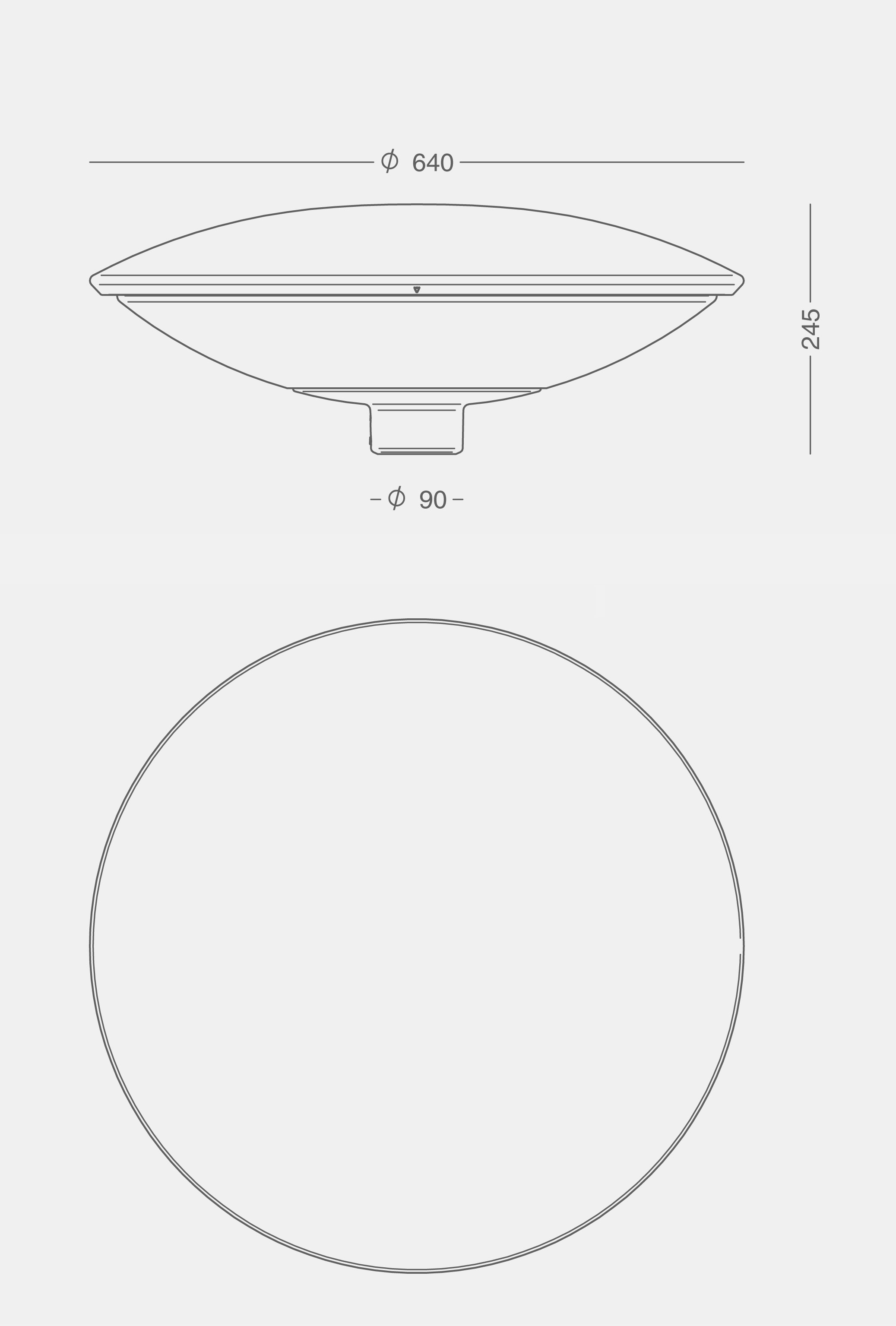

space_ny_f0
Armaturdata
SPACE
Materiale Støbt aluminium
Overflade/farver Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Corten brown: YX355F, Akzo Nobel

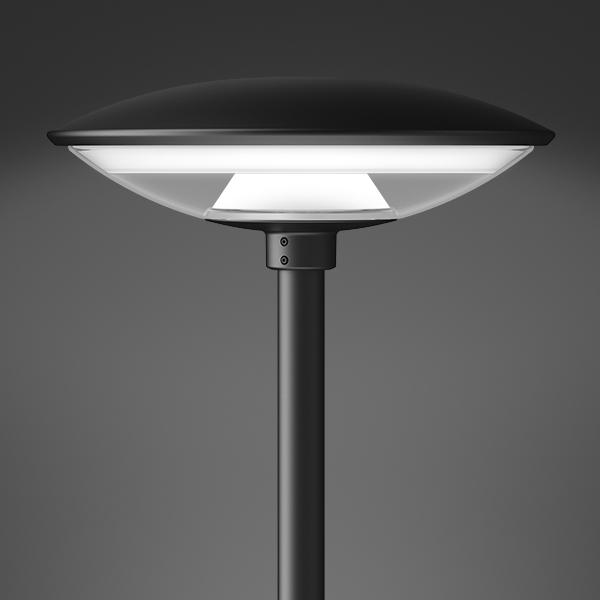

Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning Klart longlife polycarbonat med UV-bestandigt acryl på begge sider
Montering Mastetop/studs: Ø60 x H100 mm eller Ø76 x H50 mm
5,5 m PKL-ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning I mast
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK10; med SR sokkel IK09
Korrosionsklasse C4, option for C5
Vægt 10 kg
Vindfladeareal 0,09 m2
LED High lumen
LED High lumen Bridgelux V22
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 80, typisk 85 Ra
option for 90 Ra, 3000 K, med R9 = 72
OBS: længere leveringstid for Ra 90
Farvenøjagtighed 3 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra 2700K: 625-6800 lm
3000K: 625-6950 lm
4000K: 650-7025 lm
LED-lumen, 90 Ra 3000K: 525-5200 lm
Virkningsgrad Type IV: 74%
Type II: 68%
Afskærmningsklasse, 13201-2 2015 G*1
Blændingsklasse D5
LED Low lumen
LED Low lumen Bridgelux V18
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 80, typisk 85 Ra
option for 90 Ra, 3000 K, med R9 = 72
OBS: længere leveringstid for Ra 90
Farvenøjagtighed 3 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra 2700K: 325-3950 lm
3000K: 325-4025 lm
4000K: 325-4050 lm,
LED-lumen, 90 Ra 3000K: 275-3000 lm
Virkningsgrad Type IV: 74%
Type II: 68%
Afskærmningsklasse, 13201-2 2015 G*1
Blændingsklasse D6
Driverdata
Driver, High lumen Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)
Driver, Low lumen Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar
Startstrøm max 15 A (50% efter 295 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV, (D4i driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i
Varianter og tilbehør

Varenummer Space asymmetrisk type IV
8901- V18, Low lumen, programmerbar, max 25 W
8902- V22, High lumen, programmerbar, max 40 W
Varenummer Space asymmetrisk type II
8884- V18, Low lumen, programmerbar, max 25 W
8885- V22, High lumen, programmerbar, max 40 W
Tilbehør
8016- Option: Afstandsring H25 mm til Ø88/90 mm mast - kombiner med farvekode
8017- Afblænding i lakeret alumeninium - kombiner med farvekode
Se masteudvalget her
Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 827 = 2700 K, 80 Ra
4 = grafitgrå 830 = 3000 K, 80 Ra
9 = silvergrå 840 = 4000 K, 80 Ra
17 = corten brown 930 = 3000 K, 90 Ra
66 = sort noir 900
Montage Dæmpning/styring
blank = Ø60 mm mast blank = programmerbar
M76 = Ø76 mm mast D = DALI-2 (4/5-leder kabel)
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet
Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 8902-4830 = Space asymmetrisk type IV, programmerbar, grafitgrå, 3000 K, 80 Ra, for Ø60 mm mast, klasse II

Media &

downloads

Produktinformation
Space_brochure_2021_DK.pdf PDF Space_DK_produktblad_asymmetrisk.pdf PDF Space_DK_montageprincip.pdf PDF Mounting of shade for Space PDF Dimensions, Space with Zhaga sockets PDF Space_DK_antal_pr_sikring.pdf PDF Mounting instructions, asymmetrical PDF Link to video with Service Instructions PDF Maintenance PDF RoHS Declaration PDF
Udbudstekster
Space_asym_udbudstekst.docx DOCX Space_asym_udbudstekst.pdf PDF
3D filer
Space for Revit RFA Space for Archicad LCF Space for Ø60 post, Autocad DWG Space for Ø90 post, Autocad DWG Space for Ø60 post, 3DS 3DS Space for Ø90 post, 3DS 3DS Space, IFC IFC
Fotos
Product image, Space symmetrical, silver grey JPG Product image, Space asymmetrical, silver grey JPG Product image, Space symmetrical, conical post JPG Product image, Space asymmetrical, conical post JPG Product image, Space, Ø60 mm post top, noir 900 JPG Space, Delft, Netherlands PDF
Lystekniske data
Space, asymmetrisk type IV
Lyspunkthøjde_Space.pdf PDF High Lumen, 40 W, 2700 K, Type IV LDT High Lumen, 40 W, 2700 K, Type IV PDF High Lumen, 40 W, 3000 K, Type IV LDT High Lumen, 40 W, 3000 K, Type IV PDF High Lumen, 40 W, 3000 K, 90 Ra, Type IV LDT High Lumen, 40 W, 3000 K, 90 Ra, Type IV PDF High Lumen, 40 W, 4000 K, Type IV LDT High Lumen, 40 W, 4000 K, Type IV PDF Low Lumen, 24 W, 2700 K, Type IV LDT Low Lumen, 24 W, 2700 K, Type IV PDF Low Lumen, 24 W, 3000 K, Type IV LDT Low Lumen, 24 W, 3000 K, Type IV PDF Low Lumen, 24 W, 3000 K, 90 Ra, Type IV LDT Low Lumen, 24 W, 3000 K, 90 Ra, Type IV PDF Low Lumen, 24 W, 4000 K, Type IV LDT Low Lumen, 24 W, 4000 K, Type IV PDF
Space, asymmetrisk type II
Lyspunkthøjde_Space.pdf PDF High Lumen, 40 W, 2700 K, Type II LDT High Lumen, 40 W, 2700 K, Type II PDF High Lumen, 40 W, 3000 K, Type II LDT High Lumen, 40 W, 3000 K, Type II PDF High Lumen, 40 W, 3000 K, 90 Ra, Type II LDT High Lumen, 40 W, 3000 K, 90 Ra, Type II PDF High Lumen, 40 W, 4000 K, Type II LDT High Lumen, 40 W, 4000 K, Type II PDF Low Lumen, 24 W, 2700 K, Type II LDT Low Lumen, 24 W, 2700 K, Type II PDF Low Lumen, 24 W, 3000 K, Type II LDT Low Lumen, 24 W, 3000 K, Type II PDF Low Lumen, 24 W, 3000 K, 90 Ra, Type II LDT Low Lumen, 24 W, 3000 K, 90 Ra, Type II PDF Low Lumen, 24 W, 4000 K, Type II LDT Low Lumen, 24 W, 4000 K, Type II PDF
Space, symmetrisk
Lyspunkthøjde_Space.pdf PDF High Lumen, 40 W, 2700 K LDT High Lumen, 40 W, 2700 K PDF High Lumen, 40 W, 3000 K LDT High Lumen, 40 W, 3000 K PDF High Lumen, 40 W, 3000 K, 90 Ra LDT High Lumen, 40 W, 3000 K, 90 Ra PDF High Lumen, 40 W, 4000 K LDT High Lumen, 40 W, 4000 K PDF Low Lumen, 24 W, 2700 K LDT Low Lumen, 24 W, 2700 K PDF Low Lumen, 24 W, 3000 K LDT Low Lumen, 24 W, 3000 K PDF Low Lumen, 24 W, 3000 K, 90 Ra LDT Low Lumen, 24 W, 3000 K, 90 Ra PDF Low Lumen, 24 W, 4000 K LDT Low Lumen, 24 W, 4000 K PDF
Hent alle ldt-filer
LDT.zip ZIP
space_wittstock_1166

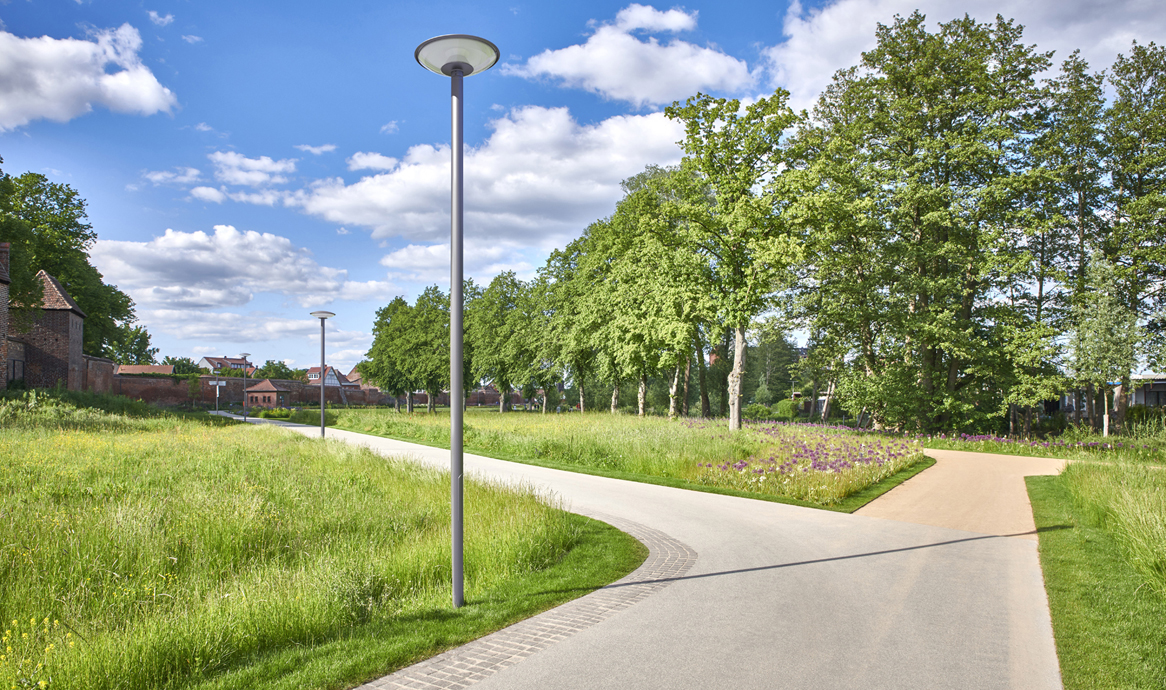

Space på 4 meter mast opfylder P4 (5 lux average) med 27 meter mellem masterne. På 5 meter mast kan P4 opfyldes med 32 meter mellem masterne. I begge tilfælde på 3 meter bred sti.

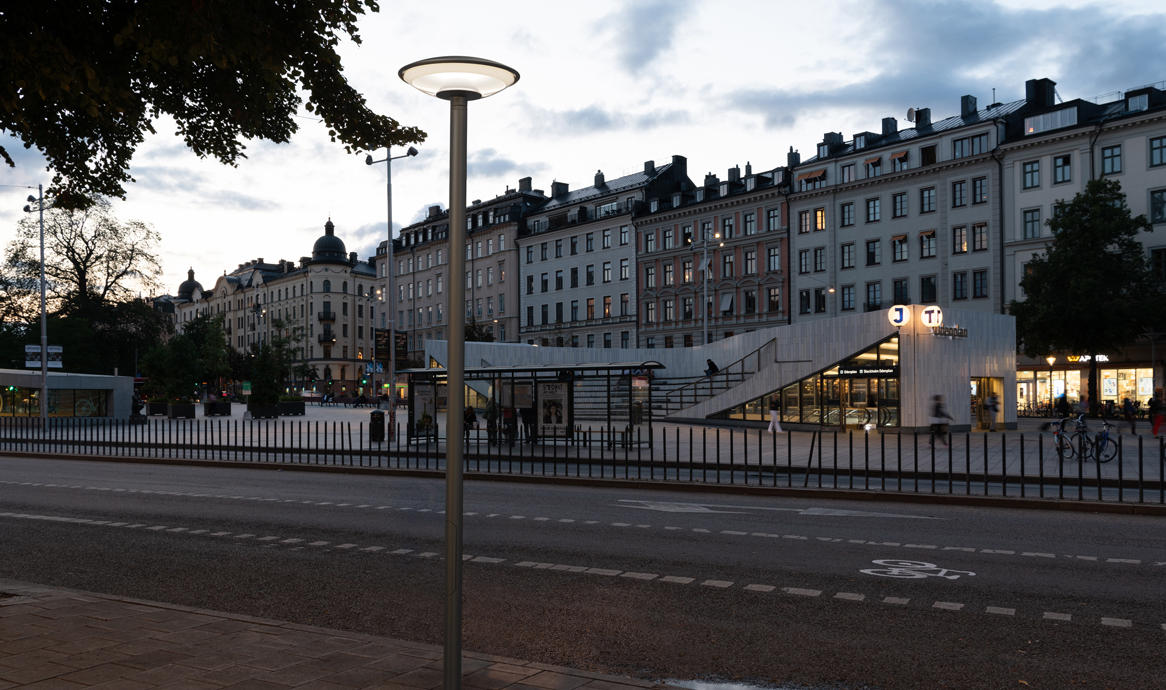

space_stockholm_1166

Space er 640 mm i diameter, og det fuldt oplyste armatur fremstår kraftfuldt og elegant på høje og lave master.

space_aarhusoe_1166

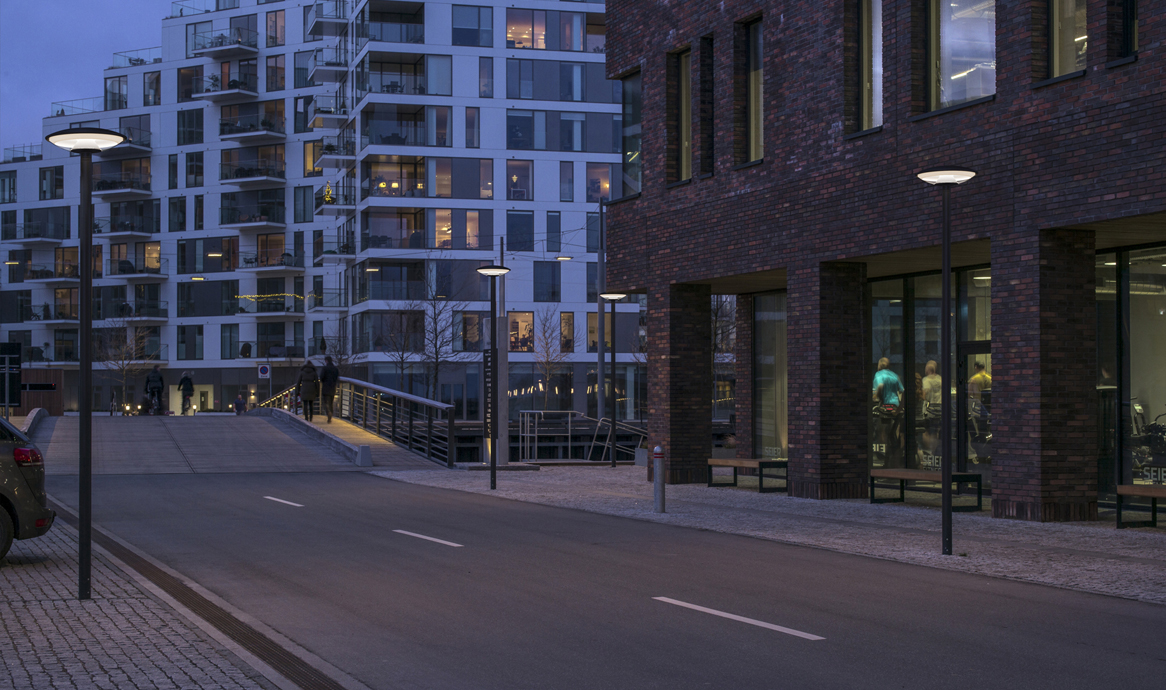

Den innovative kombination af indirekte, direkte og afskærmet lys giver mulighed for høj effektivitet og god regelmæssighed.

space_lillelangebro_1166

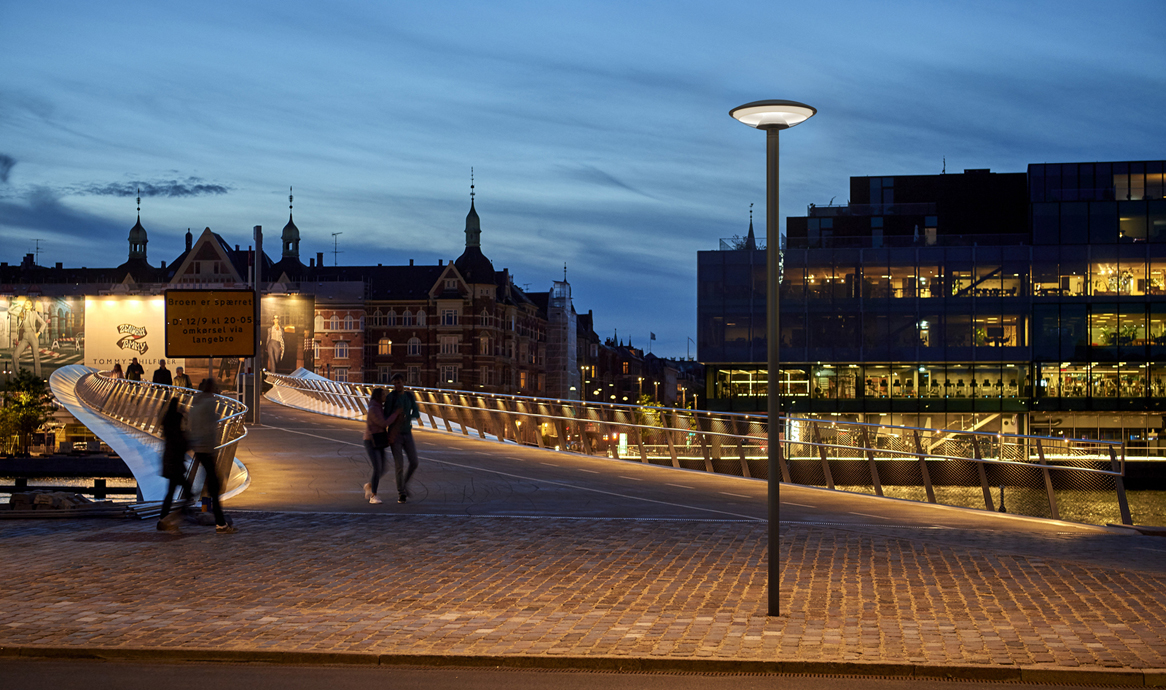

Space skaber stemning og rum omkring sig i kraft af det graduerede lys, som ikke forstyrrer nattehimlen.

space_doll_mhl_1166

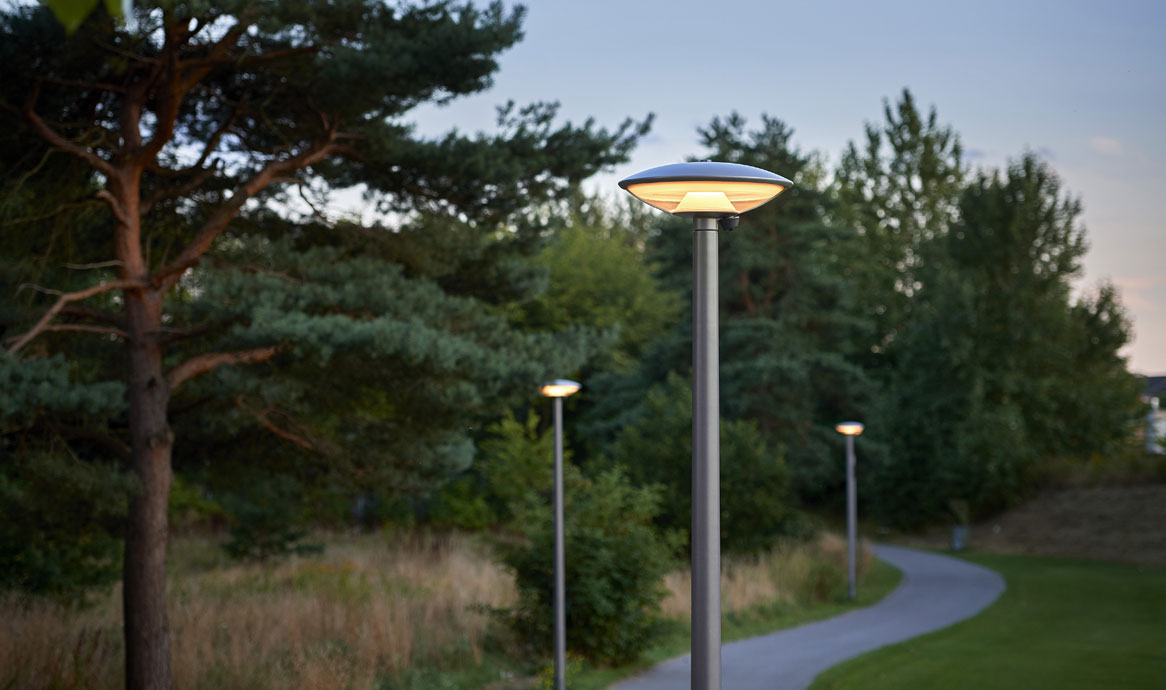

Space, grafitgrå, 4 m mast, Zhaga sokler op- og nedadvendt, DOLL - Living Lab

delft_366_1166

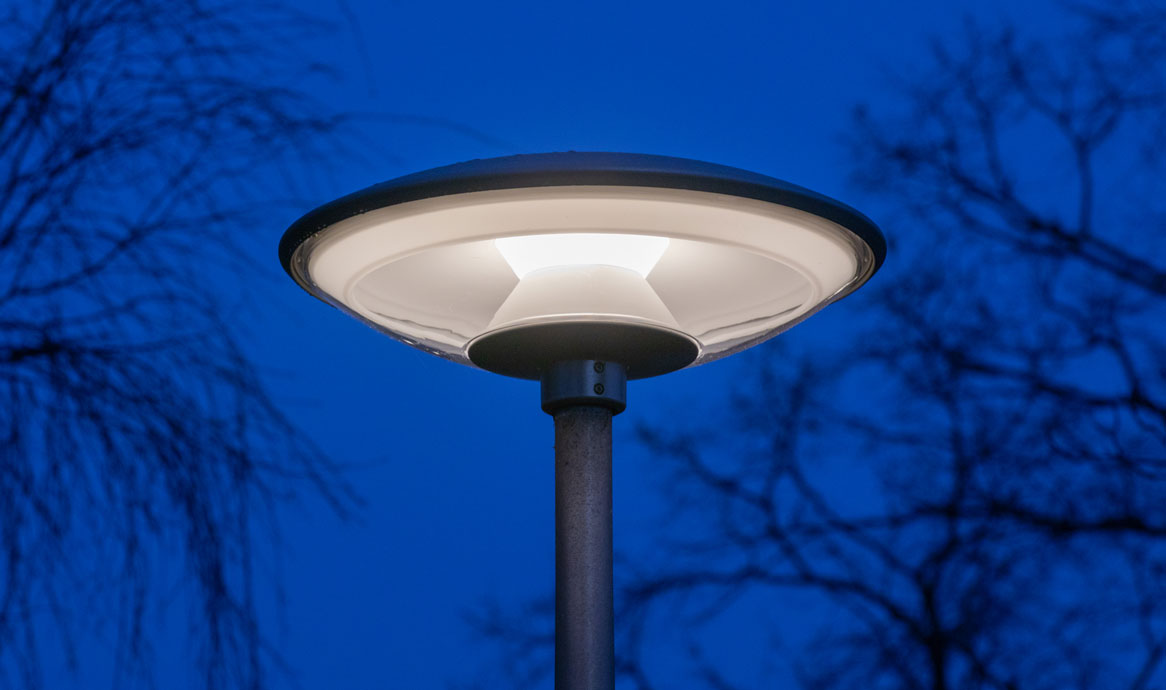

Space på Ø60 alu-mast. Prøveopstilling i Delft, Holland.

tilburg_547a8863_1166

Space på 4 m alu-mast i et stort boligområde i Tilburg, Holland

Se flere billeder fra Tilburg
space_tilburg_547a8886_1166

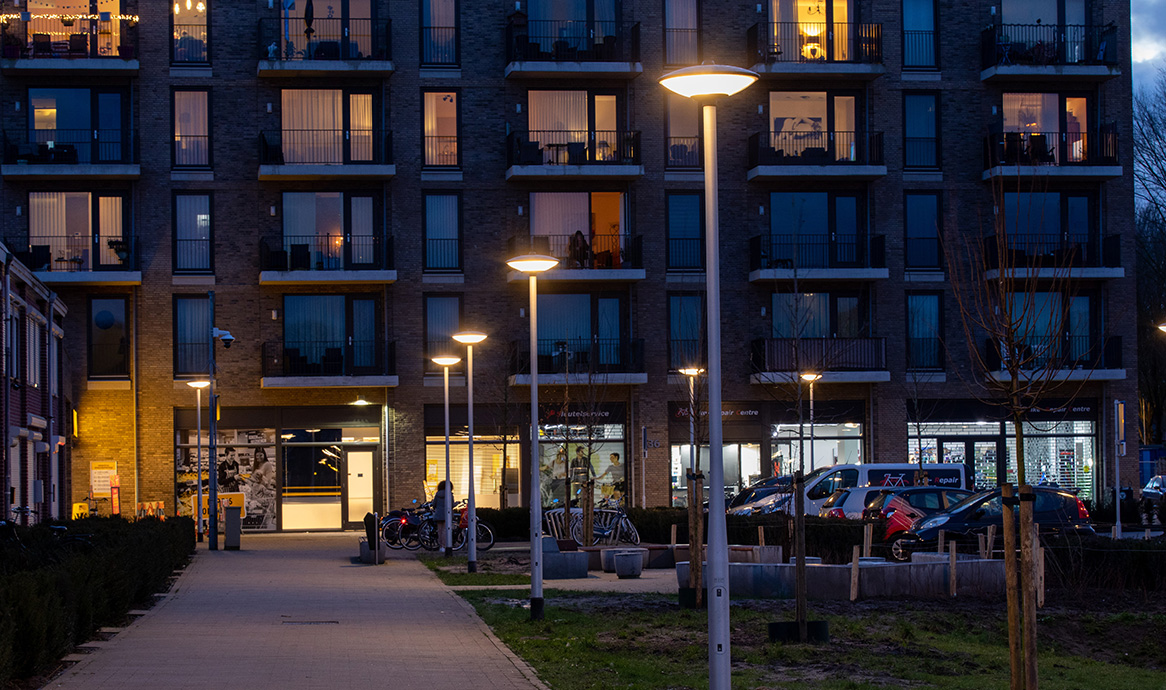

Space på 4 m alu-mast, med Zhaga sokkel på toppen, Tilburg, Holland

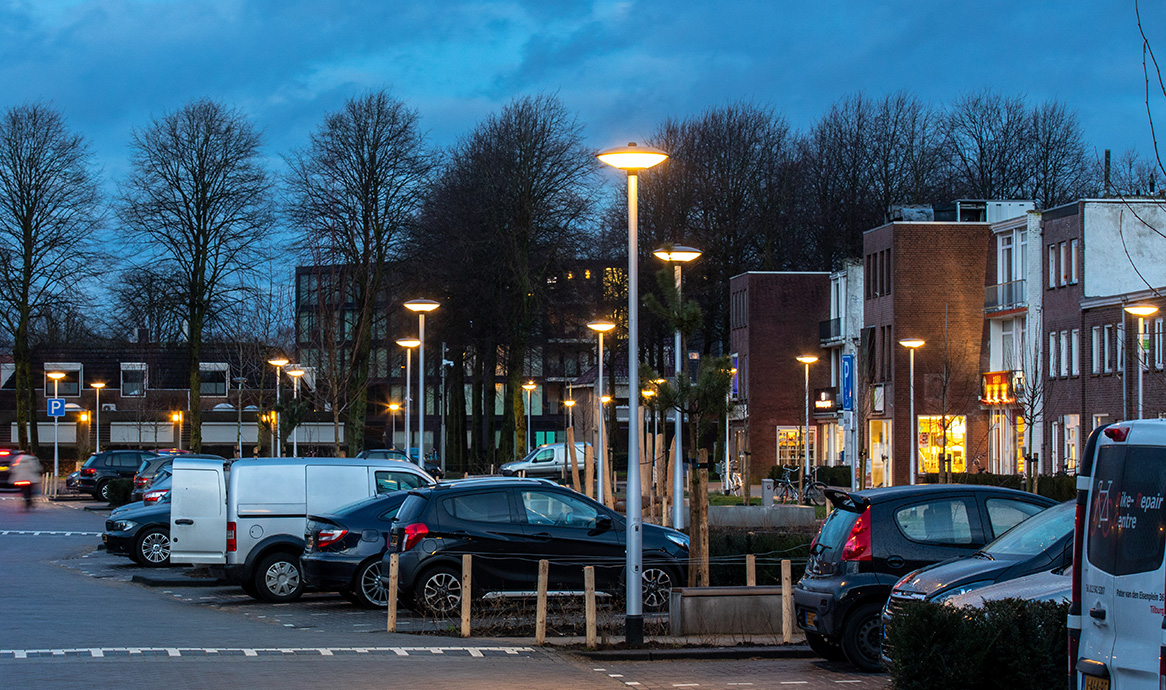

tilburg_547a8866_1166

Space på 4 m alu-mast i et stort boligområde i Tilburg, Holland

Se flere billeder fra Tilburg
space_oerebro_17549_besk

Space på 4 meter mast, symmetrisk lysende, corten brown, Örebro, Sverige

Design

AART Designers

- Space designet tager udgangspunkt i enkelhed og samspillet mellem form og funktion. I dette unikke design breder vi lyset fra den kompakte lyskilde ud ved hjælp af ringe og cirkulære elementer i en præcis og harmonisk komposition. Armaturet har et transparent og roligt udtryk om dagen, og om aftenen når lyset tændes, bliver scenen varm og stemningsfuld. Kombinationen af direkte, indirekte og afskærmet lys betyder at Space er effektiv uden at blænde. - Morten Hove Lasthein, AART Designers

Se det innovative design i videoen her.

Mere om AART Designers her.
