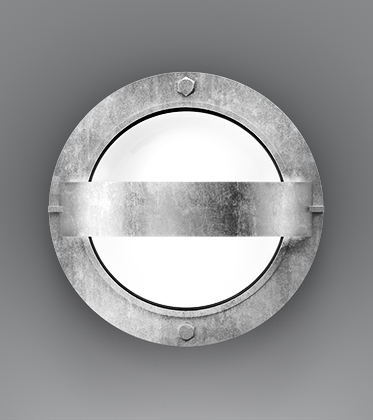

TEMA BUEN

Tema Buen i galvaniseret stål er meget robust og kræver ikke vedligeholdelse. Lampens design er enkelt og tænkt i det robuste materiale, som sikrer mod hærværk. Bruges både ude og inde.

Tema Buen fås med to LED varianter. Den nedadrettede variant oplyser ikke den øverste halvdel af skærmen, som derfor ofte afskærmes. Varianten med op- og nedadrettet LED oplyser begge halvdele ensartet og benyttes ofte med opal skærm.

Specifikationer

TEMA BUEN

Armaturdata

TEMA BUEN
Materiale	Varmforzinket stål, monteringsdåse i støbt aluminium
Afskærmning	UV-stabilt, slagfast polycarbonat, klar
	Den klare afskærmning kan afdækkes i top
Tilslutning	5 x 6 mm2 klemme i monteringsdåse
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK10
Vægt	5 kg

Lyskilde- og driverdata

LED type	1 x Bridgelux V8, nedadrettet
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
Systemforbrug	6, 8 eller 11 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	80%

Driver	LED driver 250, 350 eller 500 mA
	Dæmpbar mod tillæg
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer	LED nedadrettet
6872-	6 W LED, 250 mA
6870-	8 W LED, 350 mA
6871-	11 W LED, 500 mA

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur
9 = galvaniseret	927 = 2700 K, 90 Ra
	930 = 3000 K, 90 Ra
	940 = 4000 K, 90 Ra

Dæmpning	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI
E = programmerbar

Afskærmning
blank = klar skærm
H = halvafdækning til klar skærm
O = opal skærm

Eksempel på varenummer: 6870-9930H = Tema Buen, 8 W LED, galvaniseret, 3000 K, 90 Ra, klar skærm med afdækket top

Armaturdata

TEMA BUEN
Materiale	Varmforzinket stål, monteringsdåse i støbt aluminium
Afskærmning	UV-stabilt, slagfast polycarbonat, klar eller opal
Tilslutning	5 x 6 mm2 klemme i monteringsdåse
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK10
Vægt	5 kg

Lyskilde- og driverdata

LED type	2 x Bridgelux V8, op- og nedadrettet
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
Systemforbrug	10, 14 eller 20 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	48%

Driver	LED driver, 250, 350 eller 500 mA
	Dæmpbar mod tillæg
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer	LED op- og nedadrettet
6874-	10 W LED, 250 mA
6875-	14 W LED, 350 mA
6876-	20 W LED, 500 mA

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur
9 = galvaniseret	927 = 2700 K, 90 Ra
	930 = 3000 K, 90 Ra
	940 = 4000 K, 90 Ra

Dæmpning	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI
E = programmerbar

Afskærmning
blank = klar skærm
O = opal skærm

Eksempel på varenummer: 6875-9930O = Tema Buen, 14 W LED, galvaniseret, 3000 K, 90 Ra, opal skærm

Armaturdata

TEMA BUEN
Materiale	Varmforzinket stål, monteringsdåse i støbt aluminium
Afskærmning	UV-stabilt, slagfast polycarbonat, klar eller opal, evt. halvafdækket
Tilslutning	5 x 6 mm2 klemme i monteringsdåse
Klassifikation	IP66, klasse I
Vandalklasse	IK10
Vægt	5 kg

Lyskildedata

E27	max 52 W, max længde 116 mm, max diameter 60 mm

Varianter og tilbehør

Varenummer	Tema Buen, E27
6071-	max 52 W, max længde 116 mm, max diameter 60 mm

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Afskærmning
9 = galvaniseret	blank = klar skærm
	H = halvafdækning til klar skærm
	O = opal skærm

Eksempel på varenummer: 6071-9 = Tema Buen, E27, galvaniseret, klar skærm

Medier & downloads

Produktinformation

Produktblad, Tema BuenPDF LED-moduler til Tema BuenPDF Monteringsanvisning, LEDPDF Monteringsanvisning, øvrige lyskilderPDF OpspændingsmålPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Tema Buen, beskrivelseDOCX Tema Buen, beskrivelsePDF

3D filer

Tema BuenRFA Tema BuenGSM Tema BuenLCF Tema BuenFBX Tema BuenDWG

Fotos

Produktfoto, Tema BuenJPG

Lystekniske data

LED nedadrettet, klar skærm

LED 6 W, 2700 K, klar skærmLDT LED 6 W, 2700 K, klar skærmPDF LED 6 W, 3000 K, klar skærmLDT LED 6 W, 3000 K, klar skærmPDF LED 6 W, 4000 K, klar skærmLDT LED 6 W, 4000 K, klar skærmPDF LED 8 W, 2700 K, klar skærmLDT LED 8 W, 2700 K, klar skærmPDF LED 8 W, 3000 K, klar skærmLDT LED 8 W, 3000 K, klar skærmPDF LED 8 W, 4000 K, klar skærmLDT LED 8 W, 4000 K, klar skærmPDF LED 11 W, 2700 K, klar skærmLDT LED 11 W, 2700 K, klar skærmPDF LED 11 W, 3000 K, klar skærmLDT LED 11 W, 3000 K, klar skærmPDF LED 11 W, 4000 K, klar skærmLDT LED 11 W, 4000 K, klar skærmPDF

LED nedadrettet, afdækket i top

LED 6 W, 2700 K, halvafdækket skærmLDT LED 6 W, 2700 K, halvafdækket skærmPDF LED 6 W, 3000 K, halvafdækket skærmLDT LED 6 W, 3000 K, halvafdækket skærmPDF LED 6 W, 4000 K, halvafdækket skærmLDT LED 6 W, 4000 K, halvafdækket skærmPDF LED 8 W, 2700 K, halvafdækket skærmLDT LED 8 W, 2700 K, halvafdækket skærmPDF LED 8 W, 3000 K, halvafdækket skærmLDT LED 8 W, 3000 K, halvafdækket skærmPDF LED 8 W, 4000 K, halvafdækket skærmLDT LED 8 W, 4000 K, halvafdækket skærmPDF LED 11 W, 2700 K, halvafdækket skærmLDT LED 11 W, 2700 K, halvafdækket skærmPDF LED 11 W, 3000 K, halvafdækket skærmLDT LED 11 W, 3000 K, halvafdækket skærmPDF LED 11 W, 4000 K, halvafdækket skærmLDT LED 11 W, 4000 K, halvafdækket skærmPDF

LED op- og nedadrettet, opal skærm

LED 10 W, 2700 K, opal skærmLDT LED 10 W, 2700 K, opal skærmPDF LED 10 W, 3000 K, opal skærmLDT LED 10 W, 3000 K, opal skærmPDF LED 10 W, 4000 K, opal skærmLDT LED 10 W, 4000 K, opal skærmPDF LED 14 W, 2700 K, opal skærmLDT LED 14 W, 2700 K, opal skærmPDF LED 14 W, 3000 K, opal skærmLDT LED 14 W, 3000 K, opal skærmPDF LED 14 W, 4000 K, opal skærmLDT LED 14 W, 4000 K, opal skærmPDF LED 20 W, 2700 K, opal skærmLDT LED 20 W, 2700 K, opal skærmPDF LED 20 W, 3000 K, opal skærmLDT LED 20 W, 3000 K, opal skærmPDF LED 20 W, 4000 K, opal skærmLDT LED 20 W, 4000 K, opal skærmPDF

Hent alle ldt-filer

LDT.zipZIP

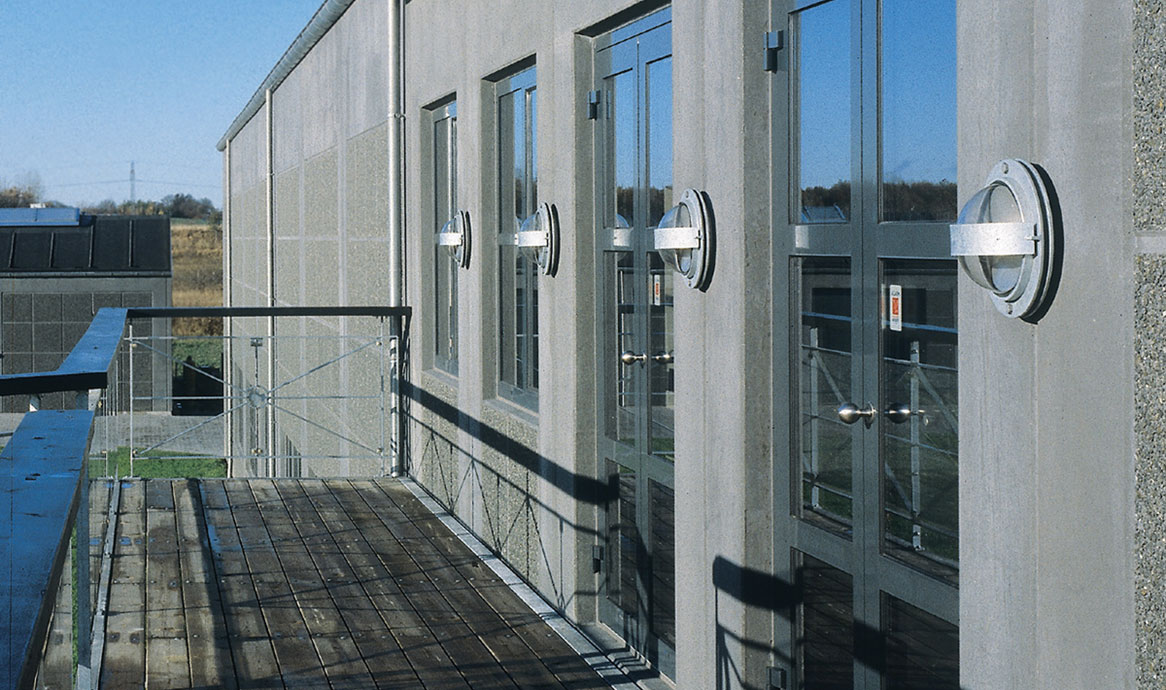

Tema Buen - Firmadomicil i Kokkedal

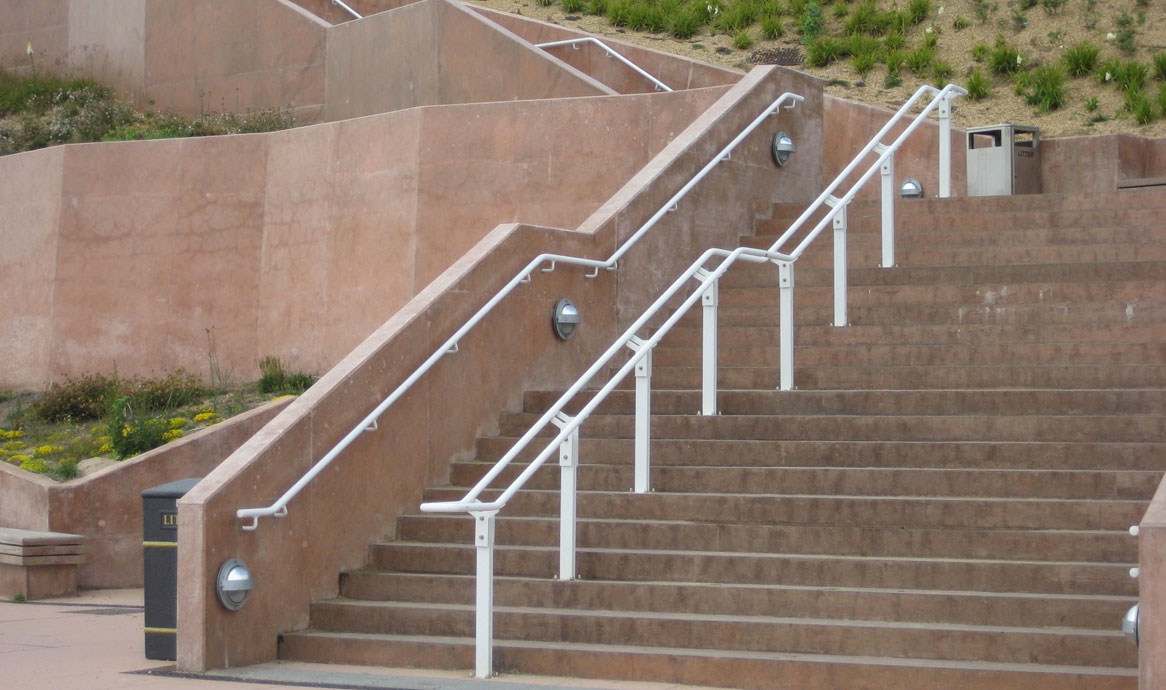

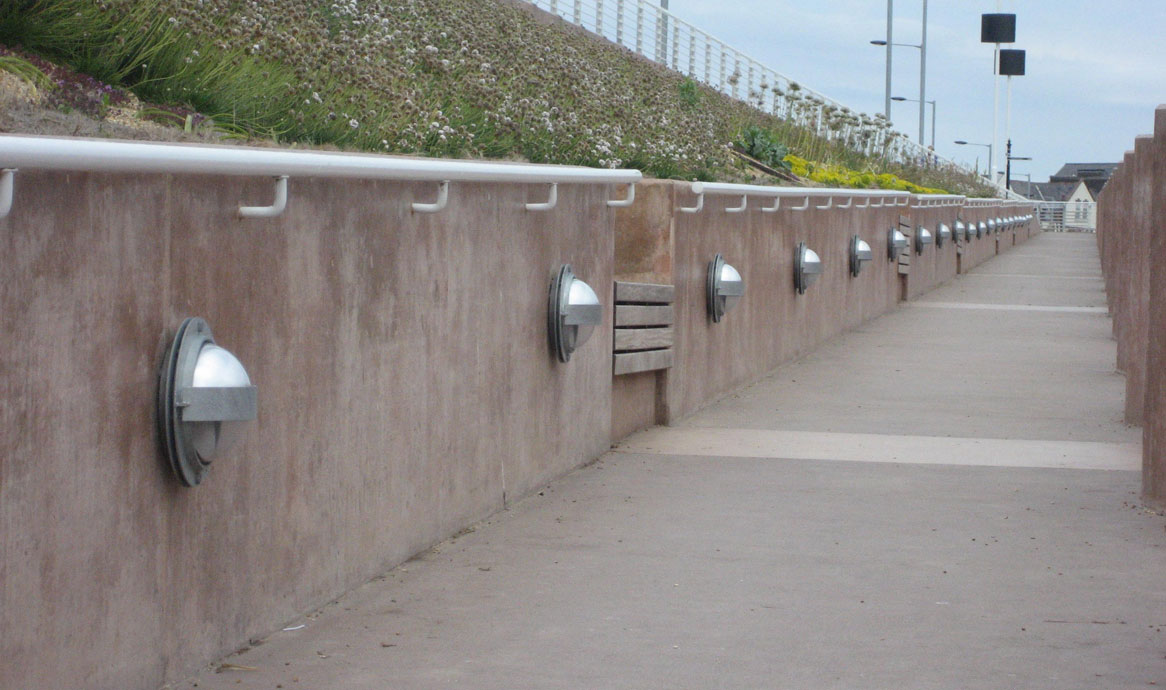

Tema Buen - ferieresort Bridlington, UK

Tema Buen - afdækket top

Tema Buen

DesignNiels Enevold

Tema Buen er tegnet i 1985 for det daværende Tema Lamper. Den passer sammen de øvrige Tema lamper, som alle er tænkt rå og stærke i galvaniseret stål. De tåler vejr og vind og de knubs som armaturer ofte får i det offentlige rum.

Samarbejdet mellem Tema Lamper og Focus startede i 1995, og i 2000 fusionerede de to lampeproducenter og blev til Focus Lighting.
