YOYO PÅBYGNING

Please choose

Yoyos kendetegn er parabelformen med profilkant i top og bund, som skaber det unikke og skulpturelle udtryk og får armaturerne til at virke svævende.

Yoyo opfordrer til leg, og vi gør det muligt at lege med farverne. Lad farverne dominere, eller afstem dem til anvendelsen - du bestemmer. Yoyo er støbt i aluminium, og fås også i raw ubehandlet eller raw anodiseret.

Specifications

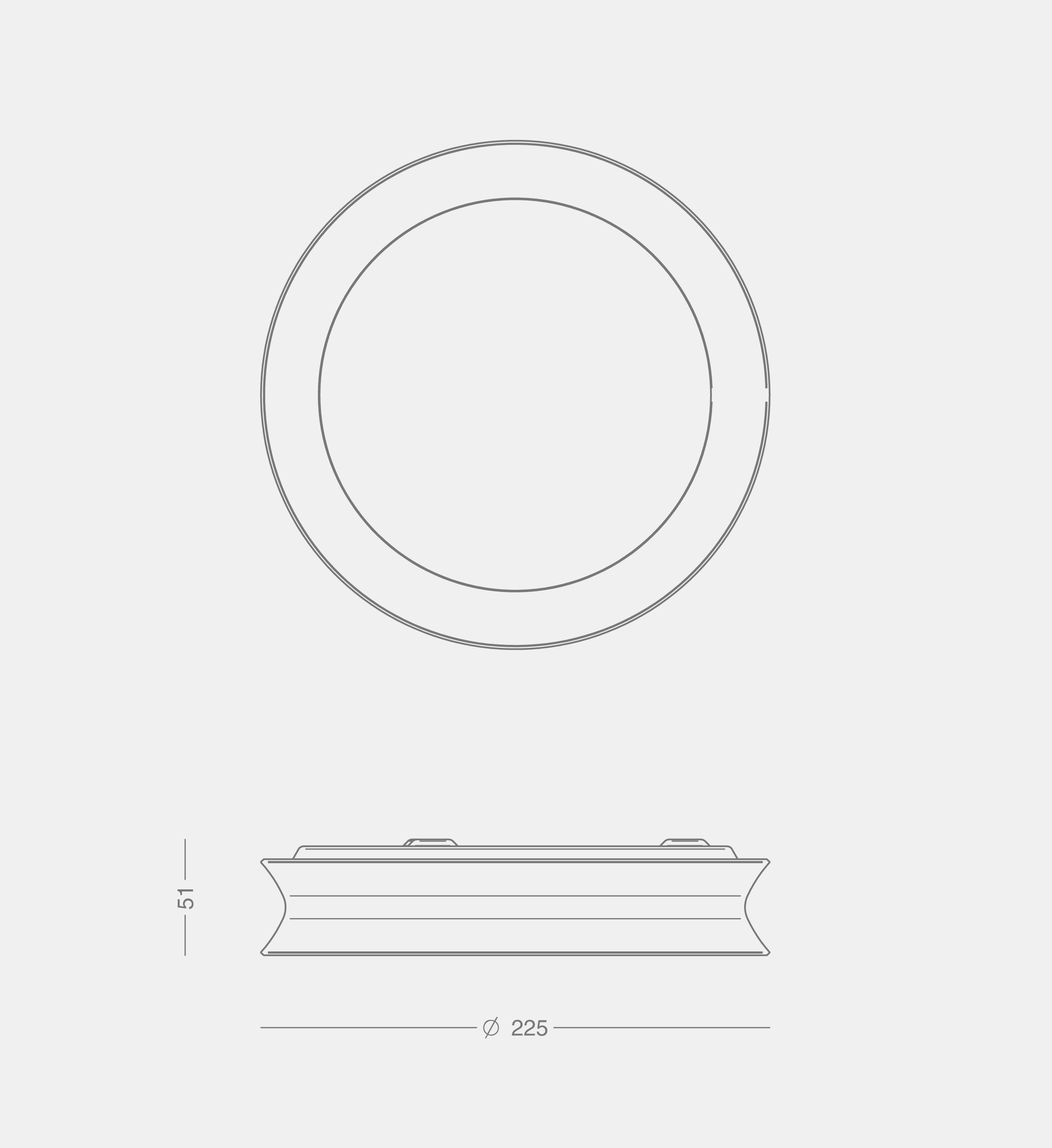

Ø 225

Armaturdata

YOYO 225
Materiale	Støbt aluminium
Overflader	Raw ubehandlet
	Raw anodiseret
Farver, glans 20	Hvid RAL 9010
	Sort RAL 9005
	Alu-grå RAL 9006
	Gul RAL 1032
	Orange RAL 2003
	Blågrøn RAL 6004
	Gråblå RAL 7000
Afskærmning	Opaliseret eller mikroprismatisk acryl uden synlige mønstre
Montering	Udvendigt på loft eller væg
Tilslutning	max 2 kabler, 5 x 1,5 mm², sløjfemulighed i 5-polet, skrueløs klemme, 2 x 2,5 mm²
Klassifikation	IP20, klasse II
Vægt	1,2 kg

Lyskilde- og driverdata

LED type	Edge lit
Operationel levetid	min 50.000 timer ved ta max 25° C, L80B10
Systemforbrug	7, 10 eller 14 W
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 90 Ra
Farvenøjagtighed	3 steps SCDM

Driver	350-700 mA, dæmpbar mod tillæg
Operationel levetid	min 100.000 timer

Varianter

Varenummer	Yoyo 225
2922-	7 W LED, 350 mA
2919-	10 W LED, 500 mA
2918-	14 W LED, 700 mA
2923-	7 W LED, 350 mA, med uplight
2921-	10 W LED, 500 mA, med uplight
2920-	14 W LED, 700 mA, med uplight

Tilbehør
1727-01	Kitsæt Yoyo 350 og 225 afstandsrør for synlig kabelmontage 3 stk

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen

Farve	Afskærmning
0 = raw ubehandlet	blank = opaliseret acryl
01 = raw anodiseret	M = mikroprismatisk acryl
1 = hvid RAL 9010
3 = sort RAL 9005
19 = alu-grå RAL 9006
102 = gul RAL 1032
103 = orange RAL 2003
104 = blågrøn RAL 6004
105 = gråblå RAL 7000

Farvetemperatur	Dæmpning
927 = 2700 K, 90 Ra	blank = uden dæmpning
930 = 3000 K, 90 Ra	D = DALI-2
940 = 4000 K, 90 Ra	T = Triac (kun 350-500 mA)

Eksempel: 2919-1930D = Yoyo 225 påbygning, 10 W, hvid, 3000 K, 90 Ra, Dali dæmp

Media & downloads

Produktinformation

Yoyo_brochure_DK.pdfPDF Yoyo_paabyg_DK.pdfPDF Mounting instructionsPDF MaintenancePDF RoHS DeclarationPDF

Udbudstekster

Yoyo_paabyg_udbudstekster.docxDOCX Yoyo_paabyg_udbudstekster.pdfPDF

3D filer

Yoyo for RevitRFA Yoyo prismaticIES Yoyo for ArchicadLCF Yoyo 225, 3D for AutoCadDWG Yoyo 225, 3D for 3D Studio3DS

Fotos

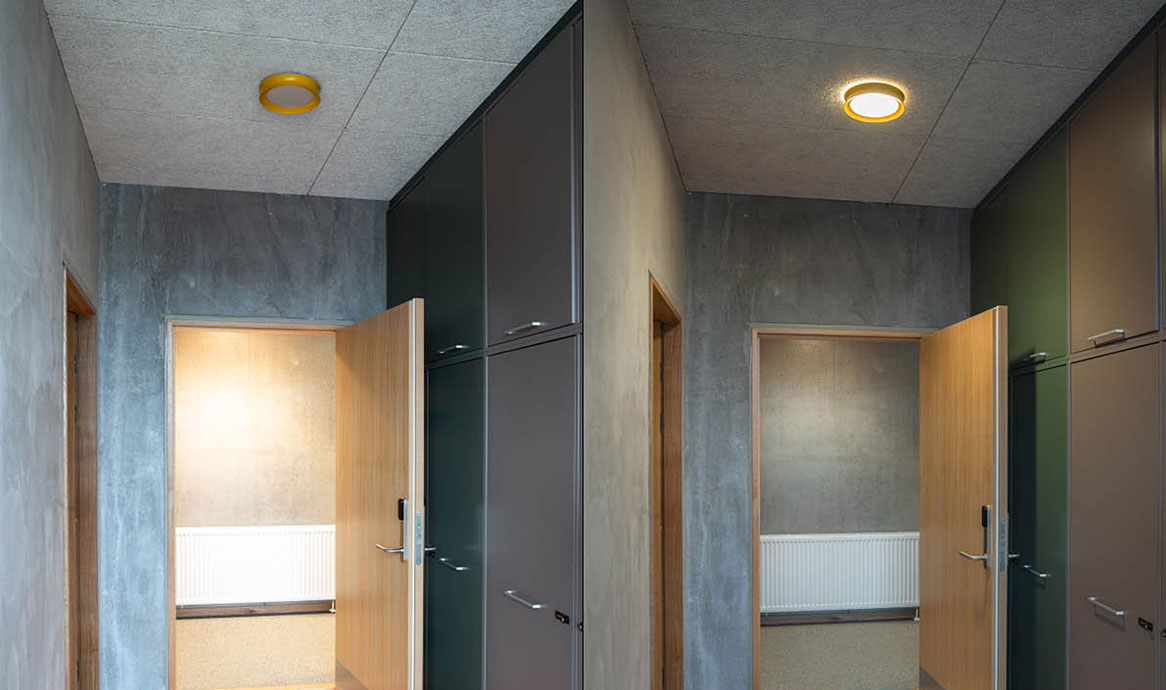

Product image, Yoyo 350, black RAL 9005JPG Product image, Yoyo 350, orange RAL 2003JPG Product image, Yoyo 350, raw aluminiumJPG Product image, Yoyo 350, white RAL 9010JPG Yoyo, Sports Academy Denmark, OdensePDF

Lystekniske data

Yoyo 225, skærm prismatisk

7 W, 2700 K, prismatic shadeLDT 7 W, 2700 K, prismatic shadePDF 7 W, 2700 K, prismatic shade, uplightLDT 7 W, 2700 K, prismatic shade, uplightPDF 7 W, 3000 K, prismatic shadeLDT 7 W, 3000 K, prismatic shadePDF 7 W, 3000 K, prismatic shade, uplightLDT 7 W, 3000 K, prismatic shade, uplightPDF 7 W, 4000 K, prismatic shadeLDT 7 W, 4000 K, prismatic shadePDF 7 W, 4000 K, prismatic shade, uplightLDT 7 W, 4000 K, prismatic shade, uplightPDF 10 W, 2700 K, prismatic shadeLDT 10 W, 2700 K, prismatic shadePDF 10 W, 2700 K, prismatic shade, uplightLDT 10 W, 2700 K, prismatic shade, uplightPDF 10 W, 3000 K, prismatic shadeLDT 10 W, 3000 K, prismatic shadePDF 10 W, 3000 K, prismatic shade, uplightLDT 10 W, 3000 K, prismatic shade, uplightPDF 10 W, 4000 K, prismatic shadeLDT 10 W, 4000 K, prismatic shadePDF 10 W, 4000 K, prismatic shade, uplightLDT 10 W, 4000 K, prismatic shade, uplightPDF 14 W, 2700 K, prismatic shadeLDT 14 W, 2700 K, prismatic shadePDF 14 W, 2700 K, prismatic shade, uplightLDT 14 W, 2700 K, prismatic shade, uplightPDF 14 W, 3000 K, prismatic shadeLDT 14 W, 3000 K, prismatic shadePDF 14 W, 3000 K, prismatic shade, uplightLDT 14 W, 3000 K, prismatic shade, uplightPDF 14 W, 4000 K, prismatic shadeLDT 14 W, 4000 K, prismatic shadePDF 14 W, 4000 K, prismatic shade, uplightLDT 14 W, 4000 K, prismatic shade, uplightPDF

Yoyo 225, skærm opaliseret

7 W, 2700 K, opal white shadeLDT 7 W, 2700 K, opal white shadePDF 7 W, 2700 K, opal white shade, uplightLDT 7 W, 2700 K, opal white shade, uplightPDF 7 W, 3000 K, opal white shadeLDT 7 W, 3000 K, opal white shadePDF 7 W, 3000 K, opal white shade, uplightLDT 7 W, 3000 K, opal white shade, uplightPDF 7 W, 4000 K, opal white shadeLDT 7 W, 4000 K, opal white shadePDF 7 W, 4000 K, opal white shade, uplightLDT 7 W, 4000 K, opal white shade, uplightPDF 10 W, 2700 K, opal white shadeLDT 10 W, 2700 K, opal white shadePDF 10 W, 2700 K, opal white shade, uplightLDT 10 W, 2700 K, opal white shade, uplightPDF 10 W, 3000 K, opal white shadeLDT 10 W, 3000 K, opal white shadePDF 10 W, 3000 K, opal white shade, uplightLDT 10 W, 3000 K, opal white shade, uplightPDF 10 W, 4000 K, opal white shadeLDT 10 W, 4000 K, opal white shadePDF 10 W, 4000 K, opal white shade, uplightLDT 10 W, 4000 K, opal white shade, uplightPDF 14 W, 2700 K, opal white shadeLDT 14 W, 2700 K, opal white shadePDF 14 W, 2700 K, opal white shade, uplightLDT 14 W, 2700 K, opal white shade, uplightPDF 14 W, 3000 K, opal white shadeLDT 14 W, 3000 K, opal white shadePDF 14 W, 3000 K, opal white shade, uplightLDT 14 W, 3000 K, opal white shade, uplightPDF 14 W, 4000 K, opal white shadeLDT 14 W, 4000 K, opal white shadePDF 14 W, 4000 K, opal white shade, uplightLDT 14 W, 4000 K, opal white shade, uplightPDF

Hent alle ldt-filer

LDT.zipZIP

fl_yoyo_color_family_www_1166x690_job1182

Yoyo - legende elegance. Klik på linket nedenfor og se mere om varianter og farver.

Umbraco.Cms.Core.Models.Link Læs mere her

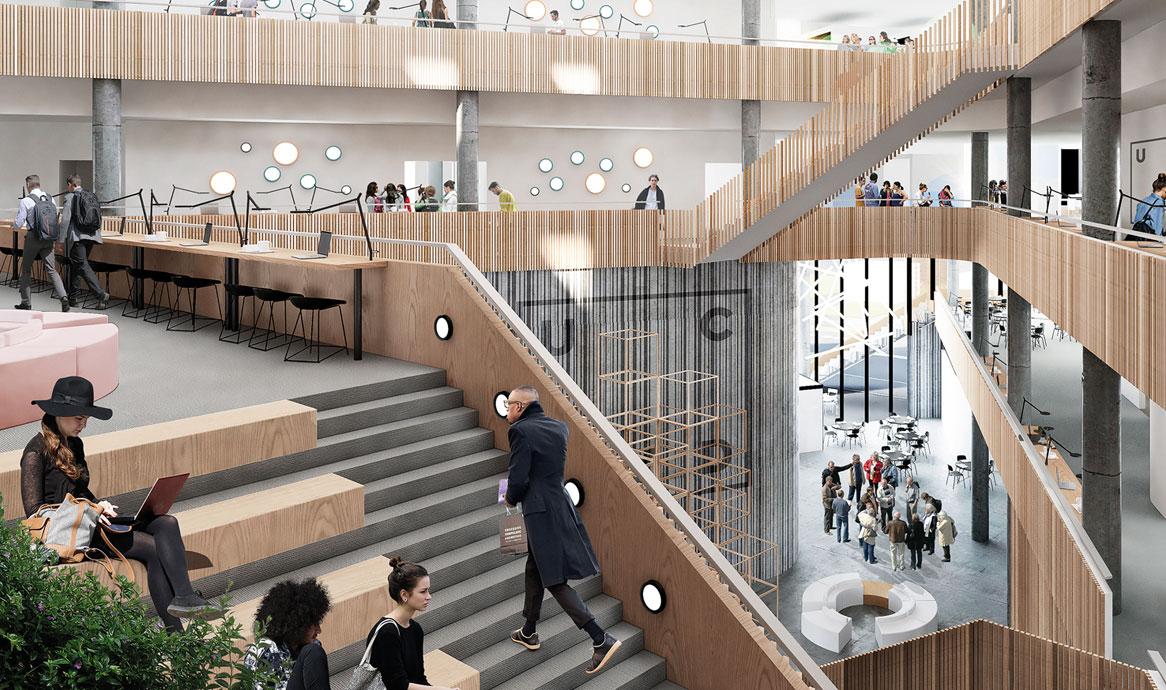

Yoyo påbygning fås i tre størrelser og otte forskellige farver incl. rå aluminium. Rendering by C.F. Møller Architects
