Das Gestell für die 270 mm Quarto Leuchte wird aus doppelseitigem Stahl- oder Kupferblech gefertigt, und das Stahlblech wird feuerverzinkt. Das Q-Gestell ist für ein- oder doppelseitige Montage der Quarto 270 geeignet. Die Leuchte ist getrennt zu bestellen.

Spezifikationen

Q-GESTELL

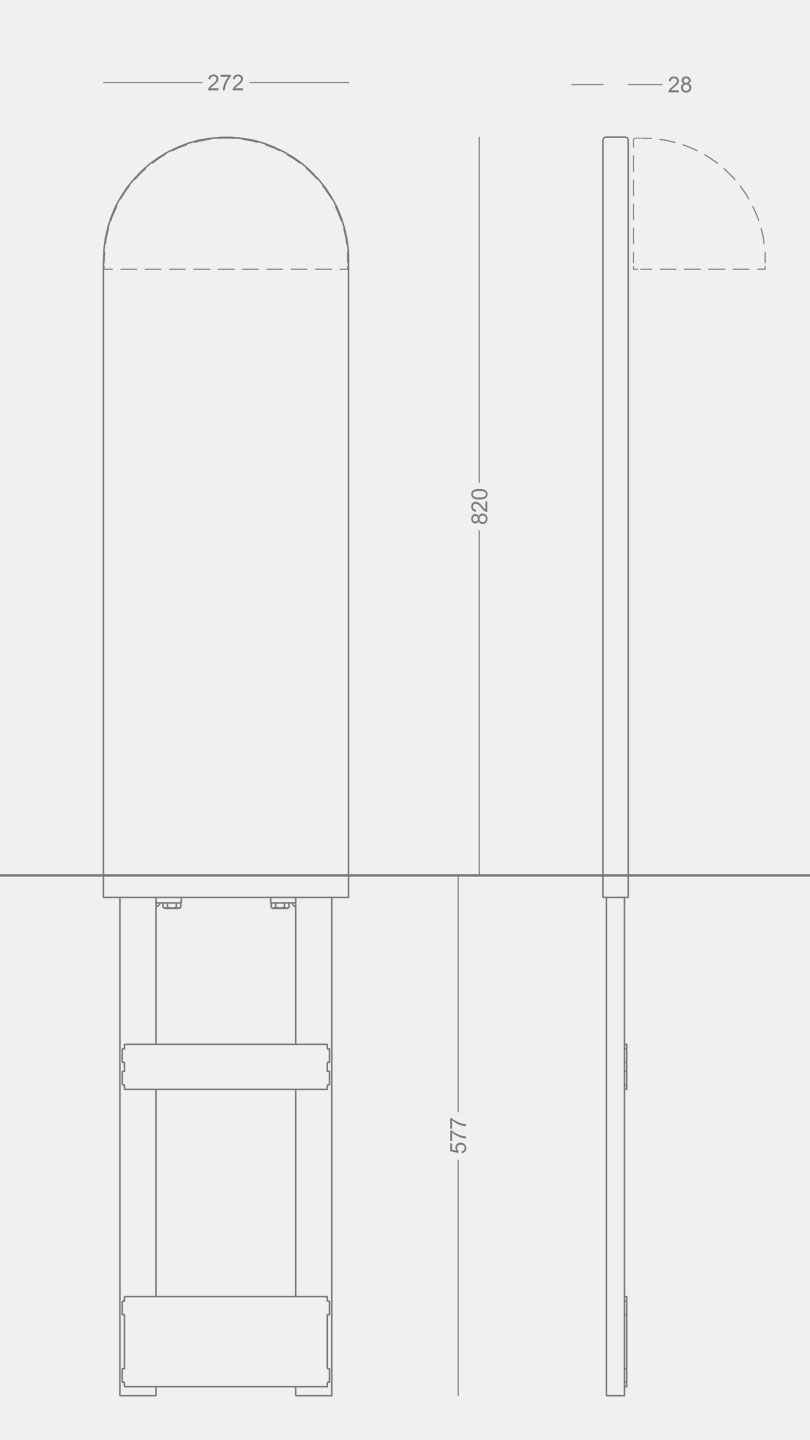

q-stander_nedgravng_skitse

Spezifikation

Material Feuerverzinkter Stahl oder Kupfer
Montage Mit Erdanker zum Eingraben
Anschluß In die Leuchte (Quarto 270 getrennt bestellen)
Verdrahtung in 3 x 4 mm2 Klemme, max 2 Stck 1,5 mm2
Kabelführung im Gestell
Gewicht 15 kg

Varianten

Bestell-Nr. Q-Gestell
7006- zum Eingraben

Zu kombinieren mit

Schlüssel zu Material in der Tabelle.

Material
8 = Kupfer
9 = feuerverzinkter Stahl

Beispiel der Bestell-Nr.: 7006-9 = Q-Gestell zum Eingraben, feuerverzinkt

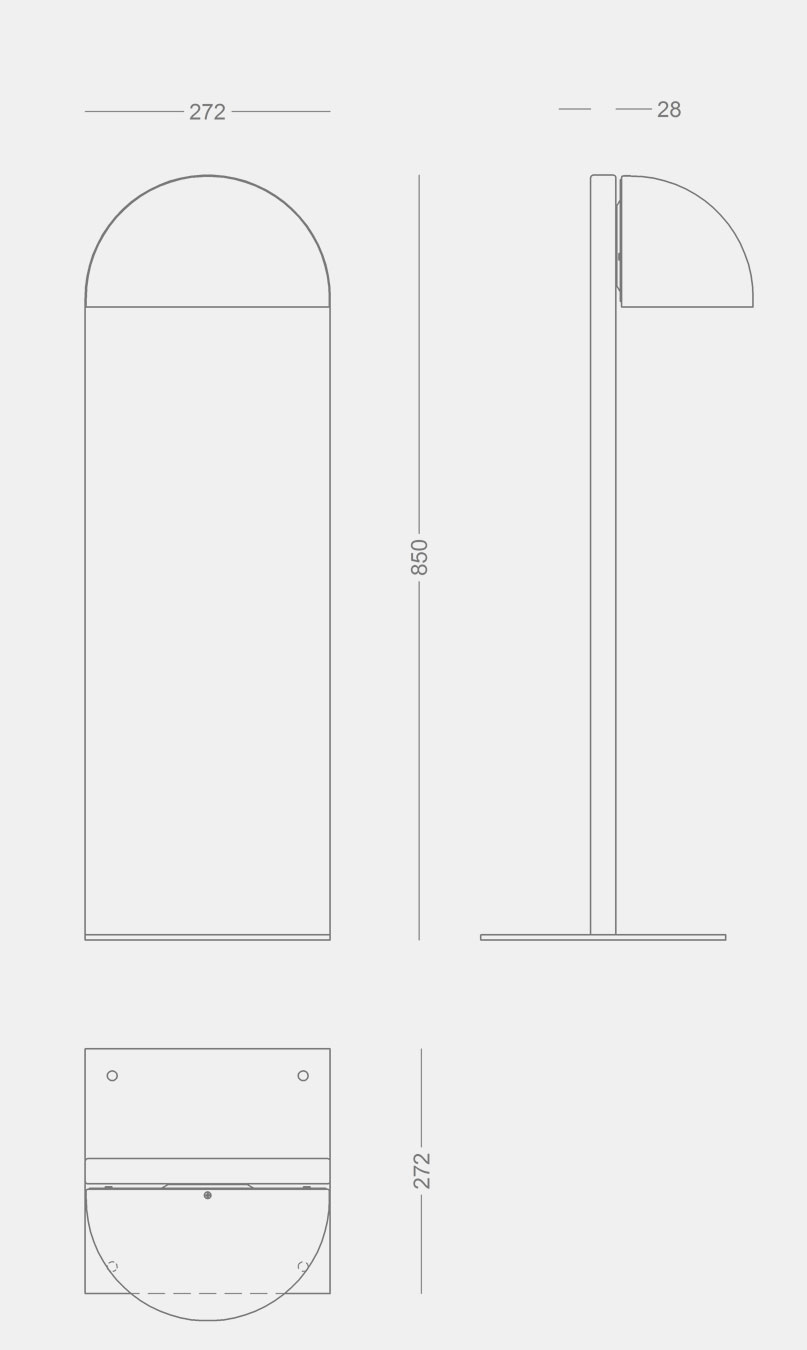

q-stander_flange_skitse

Spezifikation

Material Feuerverzinkter Stahl oder Kupfer
Montage Auf Flansch
Anschluß In die Leuchte (Quarto 270 getrennt bestellen)
Verdrahtung in 3 x 4 mm2 Klemme, max 2 Stck 1,5 mm2
Kabelführung im Gestell
Gewicht 16 kg

Varianten

Bestell-Nr. Q-Gestell
7007- auf Flansch

Zu kombinieren mit

Schlüssel zu Material in der Tabelle.

Material
8 = Kupfer
9 = feuerverzinkter Stahl

Beispiel der Bestell-Nr.: 7007-9 = Q-Gestell auf Flansch, feuerverzinkt

Medien & Downloads

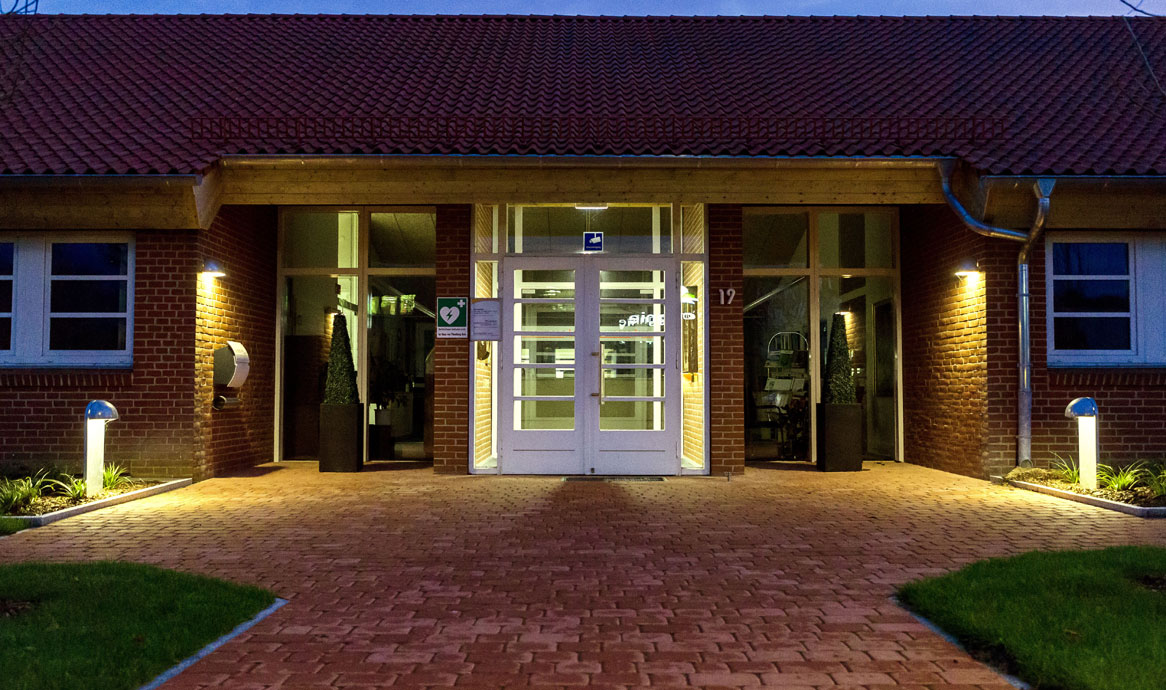

fla-focus-lighting-18_1166

Quarto 270 und Q-Stander feurverzinkter Ausfürung, Flensborg Avis

Umbraco.Cms.Core.Models.Link Mehr Photos hier

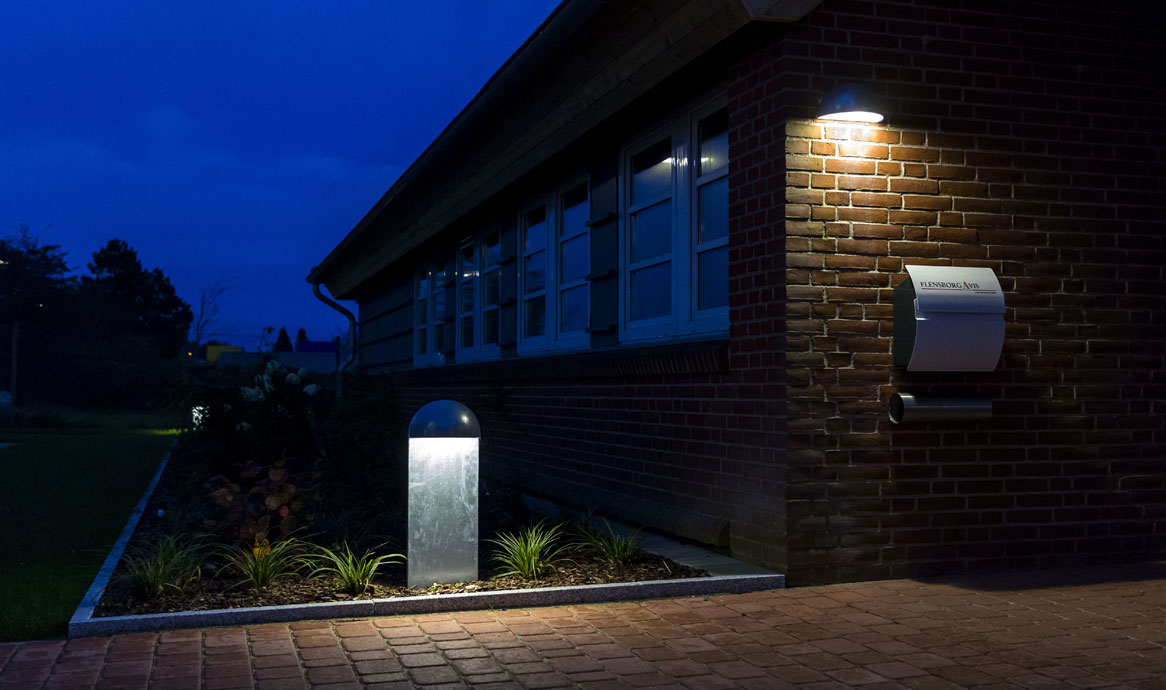

fla-focus-lighting-19_1166

Quarto 270 und Q-Stander feurverzinkter Ausfürung, Flensborg Avis

Umbraco.Cms.Core.Models.Link Mehr Photos hier

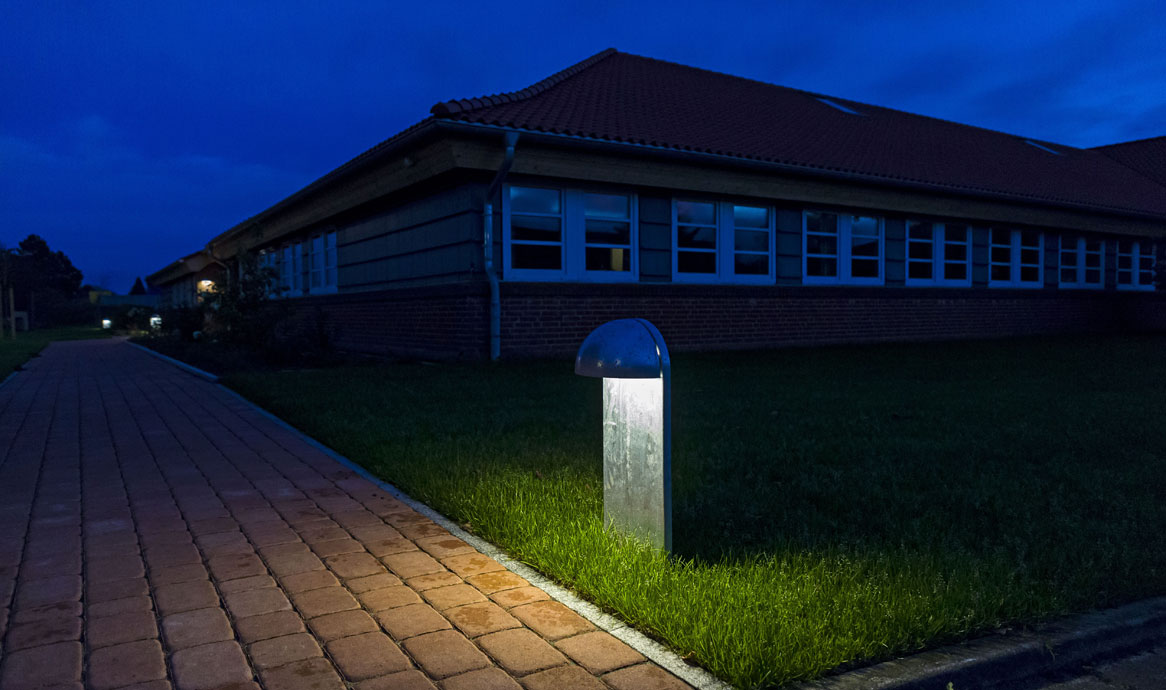

fla-focus-lighting-21_1166

Quarto 270 und Q-Stander feurverzinkter Ausfürung, Flensborg Avis
