SPACE SYMMETRISK

Space designet er enkelt og kraftfuldt med cirkulære former og ringe, der breder lyset ud i hele armaturet og understreger den cirkulære form.

Den innovative kombination af direkte, indirekte og afskærmet lys resulterer i et behageligt lys med unik regelmæssighed.

Se de innovative detaljer i videoen her.

Specifications

Specifikationer

Armaturdata

SPACE
Materiale	Støbt aluminium
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart longlife polycarbonat med UV-bestandigt acryl på begge sider
Montering	Mastetop/studs: Ø60 x H100 mm eller Ø76 x H50 mm
	5,5 m PKL-ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning	I mast
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK10; med SR sokkel IK09
Korrosionsklasse	C4, option for C5
Vægt	10 kg
Vindfladeareal	0,09 m2

LED High lumen

LED High lumen	Bridgelux V22
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra 90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 625-6800 lm
	3000K: 625-6950 lm
	4000K: 650-7025 lm
LED-lumen, 90 Ra	3000K: 525-5200 lm
Virkningsgrad	76%
Afskærmningsklasse, 13201-2 2015	G*3
Blændingsklasse	D6

LED Low lumen

LED Low lumen	Bridgelux V18
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80, typisk 85 Ra
	option for 90 Ra, 3000 K, med R9 = 72
	OBS: længere leveringstid for Ra 90
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 325-3950 lm
	3000K: 325-4025 lm
	4000K: 325-4050 lm
LED-lumen, 90 Ra	3000K: 275-3000 lm
Virkningsgrad	75%
Afskærmningsklasse, 13201-2 2015	G*3
Blændingsklasse	D6

Driverdata

Driver, High lumen	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)

Driver, Low lumen	Xitanium Full Xi FP 22 W 0,2-0,7 A, programmerbar
Startstrøm	max 15 A (50% efter 295 µs)

Nominel spænding, AC	220-240 Vac
Operationel indgangsspænding, AC	80-264 Vac
Nominel spænding, DC	186-250 Vdc
Operationel indgangsspænding, DC	168-275 Vdc
Nominel indgangsfrekvens	50-60 Hz
Operationel indgangsfrekvens	45-66 Hz
Max forsikring	16 A
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	min 100.000 timer
Dæmpning/styring	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer
8880-	V18, Low lumen, programmerbar, max 25 W
8882-	V22, High lumen, programmerbar, max 40 W

Tilbehør
8016-	Option: Afstandsring H25 mm til Ø88/90 mm mast - kombiner med farvekode
8017-	Afblænding i lakeret aluminium - kombiner med farvekode

Se masteudvalget her

Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown	930 = 3000 K, 90 Ra
66 = sort noir 900

Montage	Dæmpning/styring
blank = Ø60 mm mast	blank = programmerbar
M76 = Ø76 mm mast	D = DALI-2 (4/5-leder kabel)
	F = LineSwitch
	R = Zhaga book 18 sokkel, opadrettet
	RC = Zhaga book 18 sokkel, City Touch / Interact City
	S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse	Korrosionsklasse
blank = klasse II	blank = C4
J = klasse I	C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 8882-9830 = Space symmetrisk, High lumen, programmerbar, silvergrå, 3000 K, 80 Ra, for Ø60 mm mast, klasse II

Media & downloads

Produktinformation

Space_brochure_2021_DK.pdfPDF Space_DK_produktblad_alle.pdfPDF Space_DK_montageprincip.pdfPDF Mounting of shade for SpacePDF Dimensions, Space with Zhaga socketsPDF Space_DK_antal_pr_sikring.pdfPDF Mounting instructions, symmetricalPDF Link to video with Service InstructionsPDF MaintenancePDF RoHS DeclarationPDF

Udbudstekster

Space_sym_udbudstekst.docxDOCX Space_sym_udbudstekst.pdfPDF

3D filer

Space for RevitRFA Space for ArchicadLCF Space for Ø60 post, AutocadDWG Space for Ø90 post, AutocadDWG Space for Ø60 post, 3DS3DS Space for Ø90 post, 3DS3DS Space, IFCIFC

Fotos

Product image, Space symmetrical, silver greyJPG Product image, Space asymmetrical, silver greyJPG Product image, Space symmetrical, conical postJPG Product image, Space asymmetrical, conical postJPG Product image, Space, Ø60 mm post top, noir 900JPG Space, Delft, NetherlandsPDF

Lystekniske data

Space, symmetrisk

Lyspunkthøjde_Space.pdfPDF High Lumen, 40 W, 2700 KLDT High Lumen, 40 W, 2700 KPDF High Lumen, 40 W, 3000 KLDT High Lumen, 40 W, 3000 KPDF High Lumen, 40 W, 3000 K, 90 RaLDT High Lumen, 40 W, 3000 K, 90 RaPDF High Lumen, 40 W, 4000 KLDT High Lumen, 40 W, 4000 KPDF Low Lumen, 24 W, 2700 KLDT Low Lumen, 24 W, 2700 KPDF Low Lumen, 24 W, 3000 KLDT Low Lumen, 24 W, 3000 KPDF Low Lumen, 24 W, 3000 K, 90 RaLDT Low Lumen, 24 W, 3000 K, 90 RaPDF Low Lumen, 24 W, 4000 KLDT Low Lumen, 24 W, 4000 KPDF Space V18, 2700K, ShadedLDT Space V18, 3000K, ShadedLDT Space V18, 4000K, ShadedLDT Space V22, 2700K, ShadedLDT Space V22, 3000K, ShadedLDT Space V22, 4000K, ShadedLDT

Space, asymmetrisk type IV

Lyspunkthøjde_Space.pdfPDF High Lumen, 40 W, 2700 K, Type IVLDT High Lumen, 40 W, 2700 K, Type IVPDF High Lumen, 40 W, 3000 K, Type IVLDT High Lumen, 40 W, 3000 K, Type IVPDF High Lumen, 40 W, 3000 K, 90 Ra, Type IVLDT High Lumen, 40 W, 3000 K, 90 Ra, Type IVPDF High Lumen, 40 W, 4000 K, Type IVLDT High Lumen, 40 W, 4000 K, Type IVPDF Low Lumen, 24 W, 2700 K, Type IVLDT Low Lumen, 24 W, 2700 K, Type IVPDF Low Lumen, 24 W, 3000 K, Type IVLDT Low Lumen, 24 W, 3000 K, Type IVPDF Low Lumen, 24 W, 3000 K, 90 Ra, Type IVLDT Low Lumen, 24 W, 3000 K, 90 Ra, Type IVPDF Low Lumen, 24 W, 4000 K, Type IVLDT Low Lumen, 24 W, 4000 K, Type IVPDF

Space, asymmetrisk type II

Lyspunkthøjde_Space.pdfPDF High Lumen, 40 W, 2700 K, Type IILDT High Lumen, 40 W, 2700 K, Type IIPDF High Lumen, 40 W, 3000 K, Type IILDT High Lumen, 40 W, 3000 K, Type IIPDF High Lumen, 40 W, 3000 K, 90 Ra, Type IILDT High Lumen, 40 W, 3000 K, 90 Ra, Type IIPDF High Lumen, 40 W, 4000 K, Type IILDT High Lumen, 40 W, 4000 K, Type IIPDF Low Lumen, 24 W, 2700 K, Type IILDT Low Lumen, 24 W, 2700 K, Type IIPDF Low Lumen, 24 W, 3000 K, Type IILDT Low Lumen, 24 W, 3000 K, Type IIPDF Low Lumen, 24 W, 3000 K, 90 Ra, Type IILDT Low Lumen, 24 W, 3000 K, 90 Ra, Type IIPDF Low Lumen, 24 W, 4000 K, Type IILDT Low Lumen, 24 W, 4000 K, Type IIPDF

Hent alle ldt-filer

LDT.zipZIP

Space på 4 meter mast opfylder P4 (5 lux average) med 27 meter mellem masterne. På 5 meter mast kan P4 opfyldes med 32 meter mellem masterne. I begge tilfælde på 3 meter bred sti.

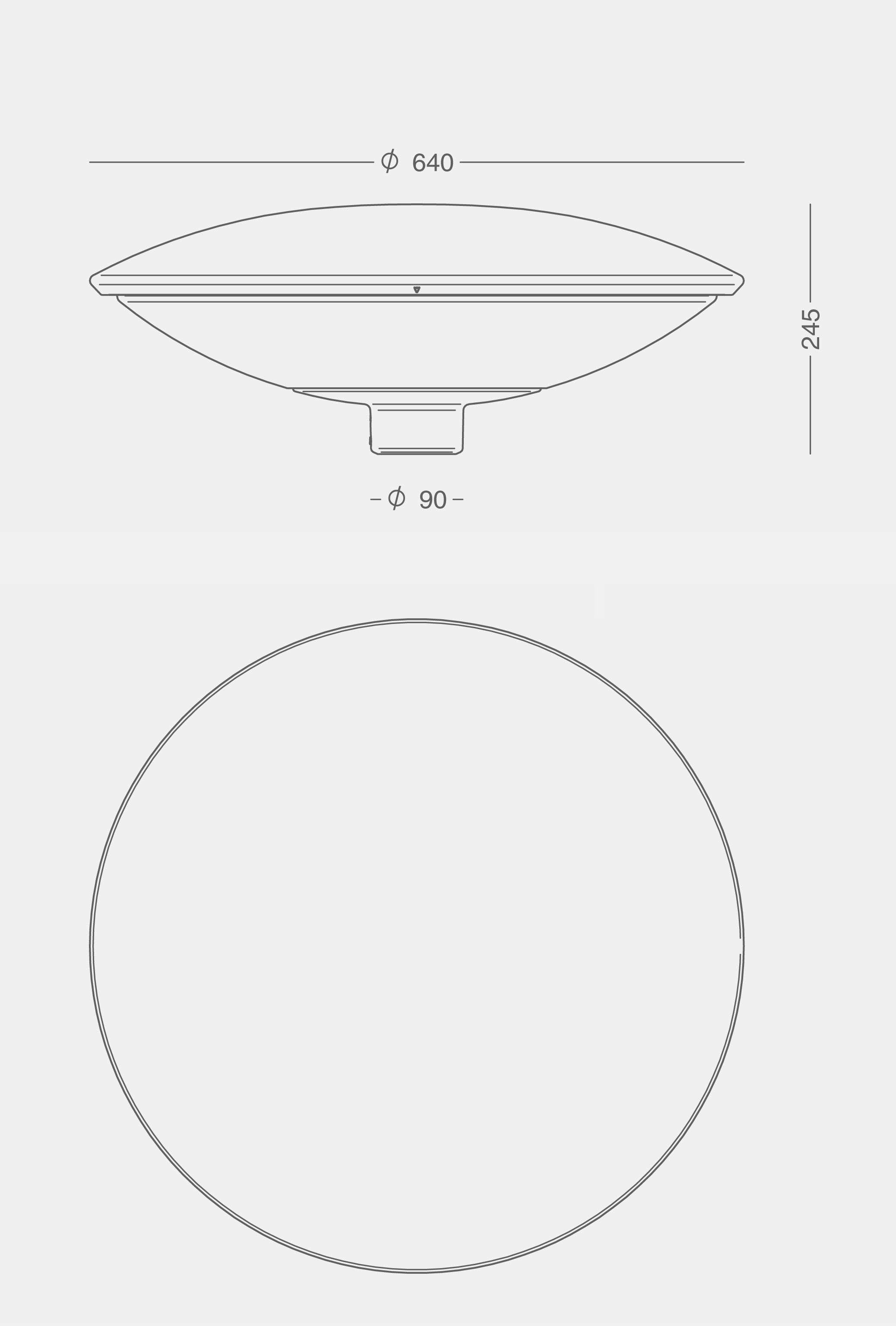

Space er 640 mm i diameter, og det fuldt oplyste armatur fremstår kraftfuldt og elegant på høje og lave master.

Den innovative kombination af indirekte, direkte og afskærmet lys giver mulighed for høj effektivitet og god regelmæssighed.

Space skaber stemning og rum omkring sig i kraft af det graduerede lys, som ikke forstyrrer nattehimlen.

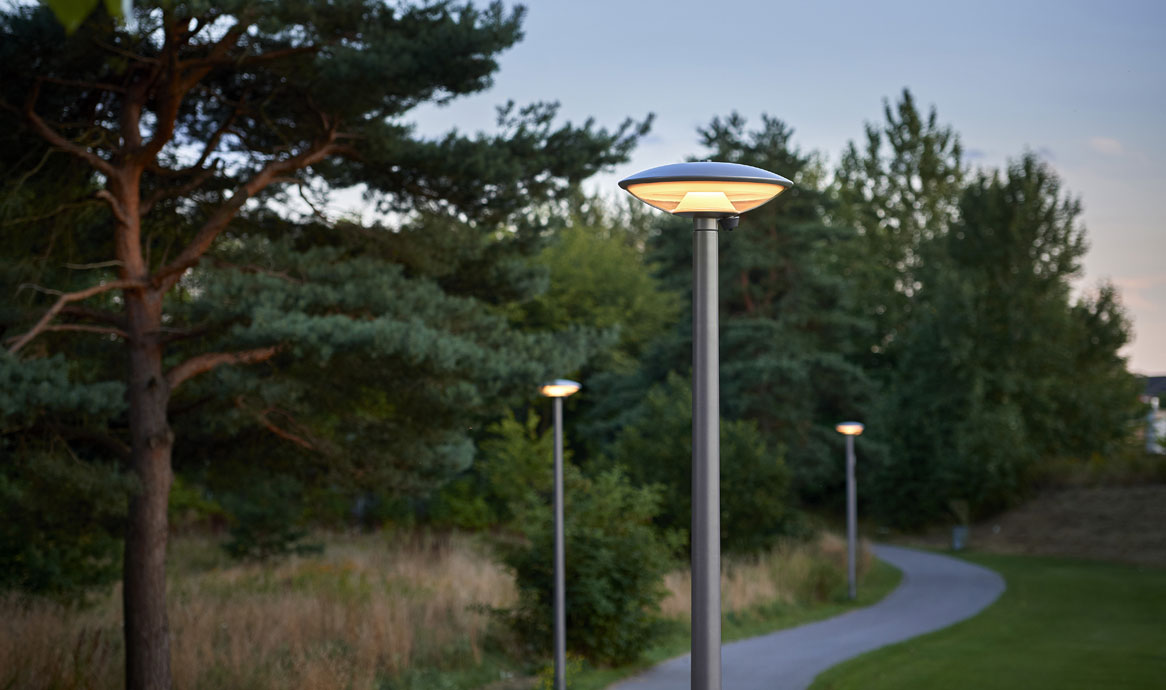

Space, grafitgrå, 4 m mast, Zhaga sokler op- og nedadvendt, DOLL - Living Lab

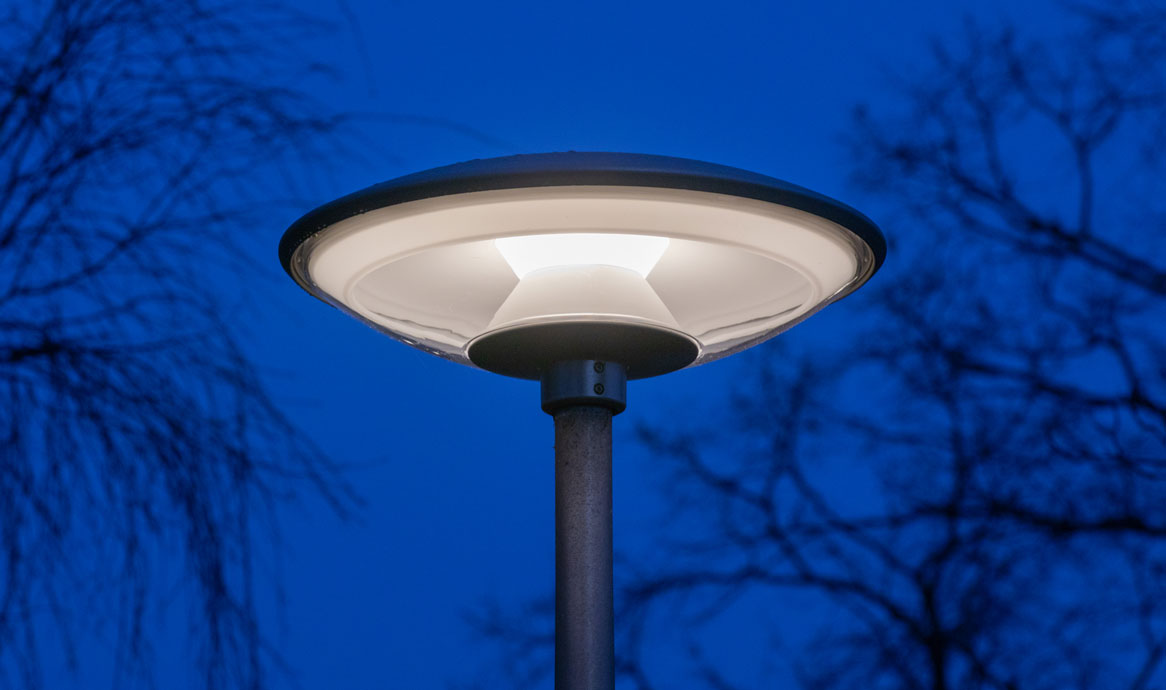

Space på Ø60 alu-mast. Prøveopstilling i Delft, Holland.

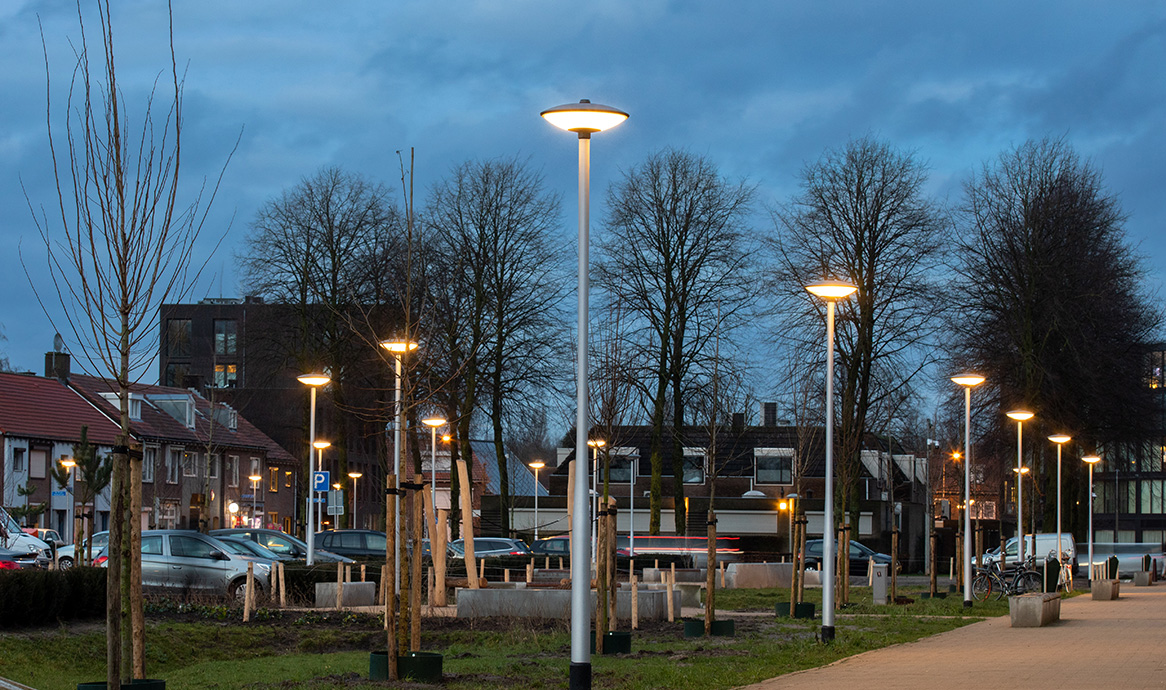

Space på 4 m alu-mast i et stort boligområde i Tilburg, Holland

Umbraco.Cms.Core.Models.Link Se flere billeder fra Tilburg

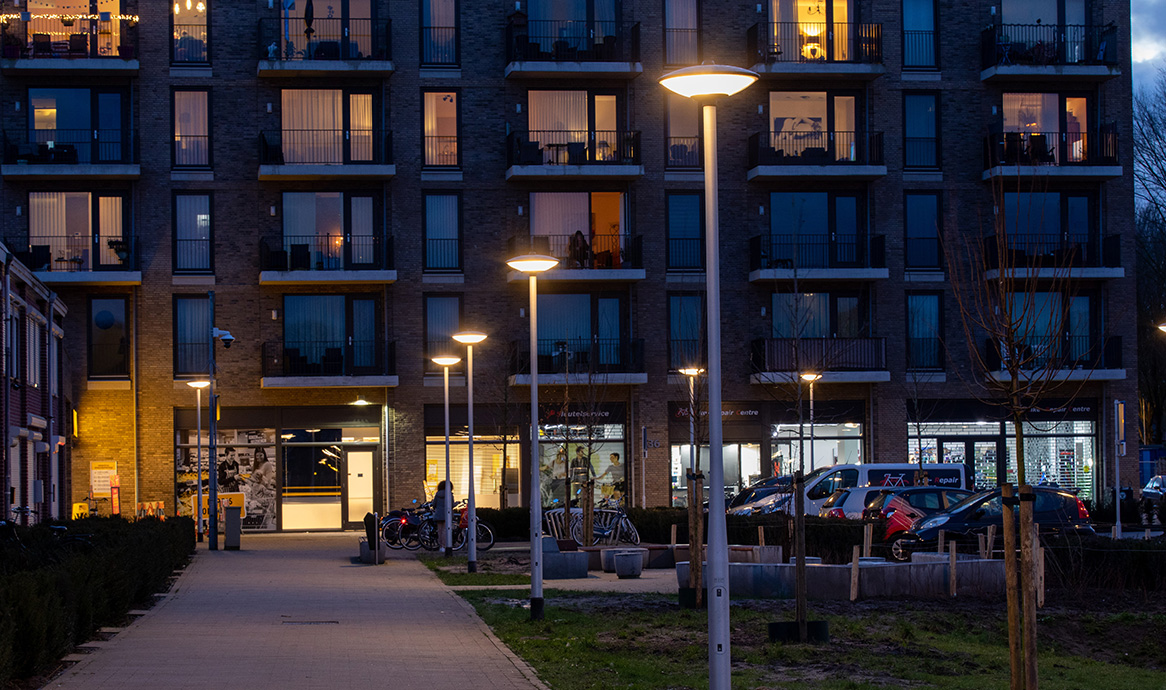

Space på 4 m alu-mast, med Zhaga sokkel på toppen, Tilburg, Holland

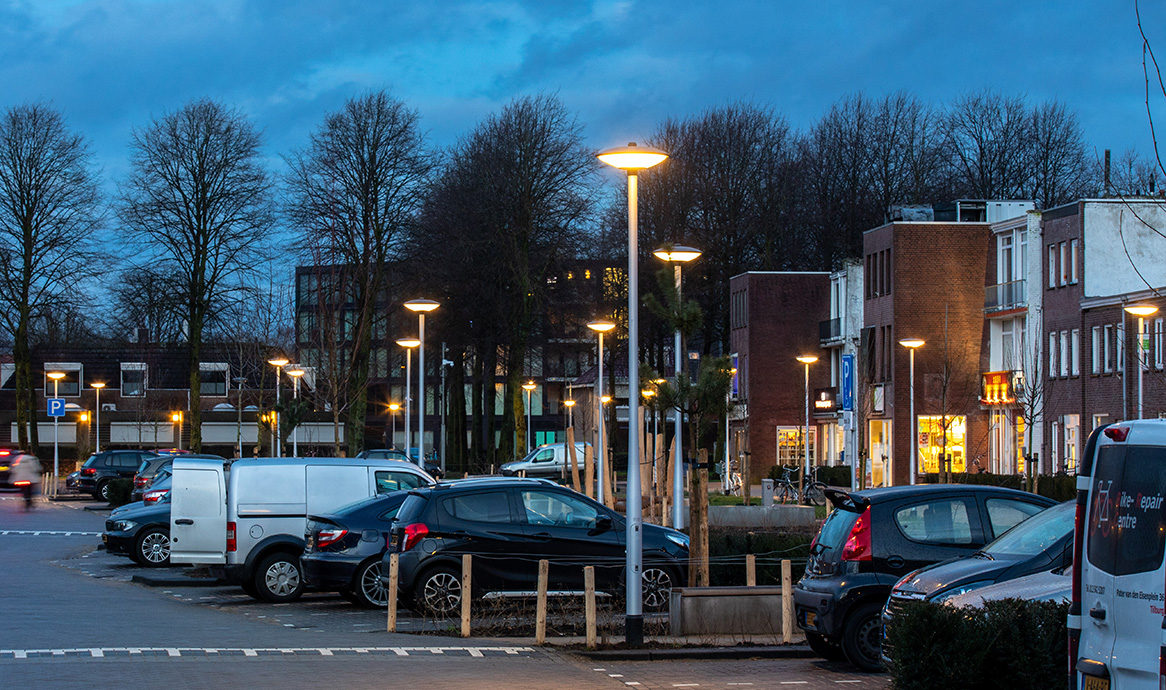

Space på 4 m alu-mast i et stort boligområde i Tilburg, Holland

Umbraco.Cms.Core.Models.Link Se flere billeder fra Tilburg

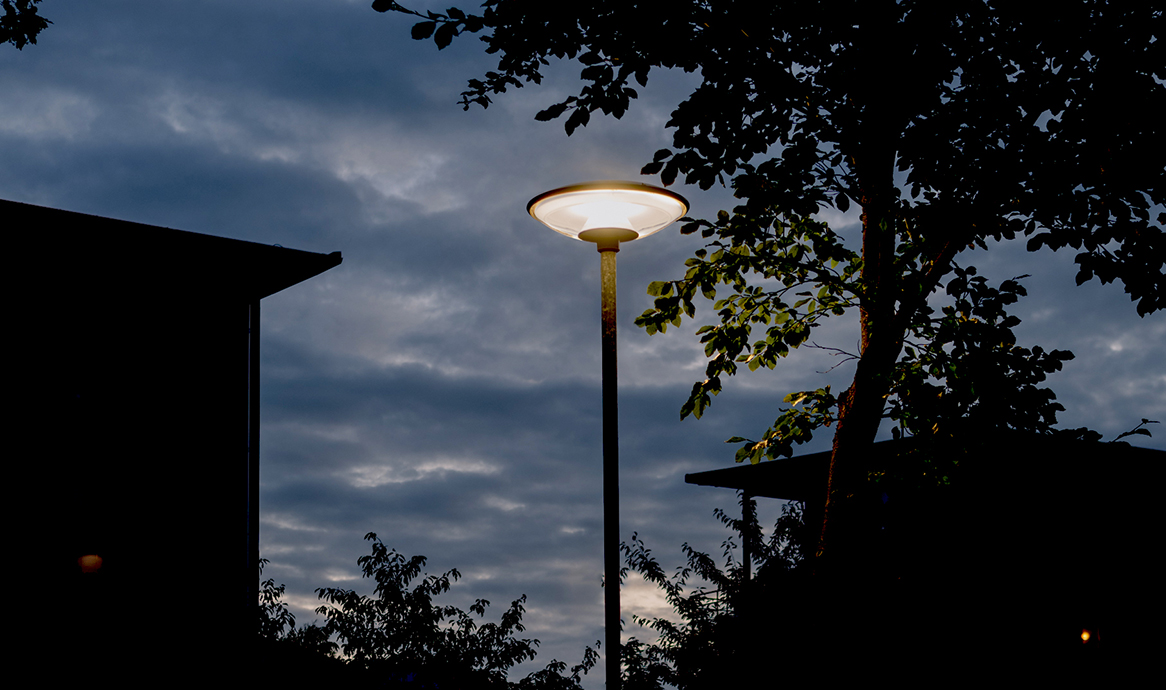

Space på 4 meter mast, symmetrisk lysende, corten brown, Örebro, Sverige

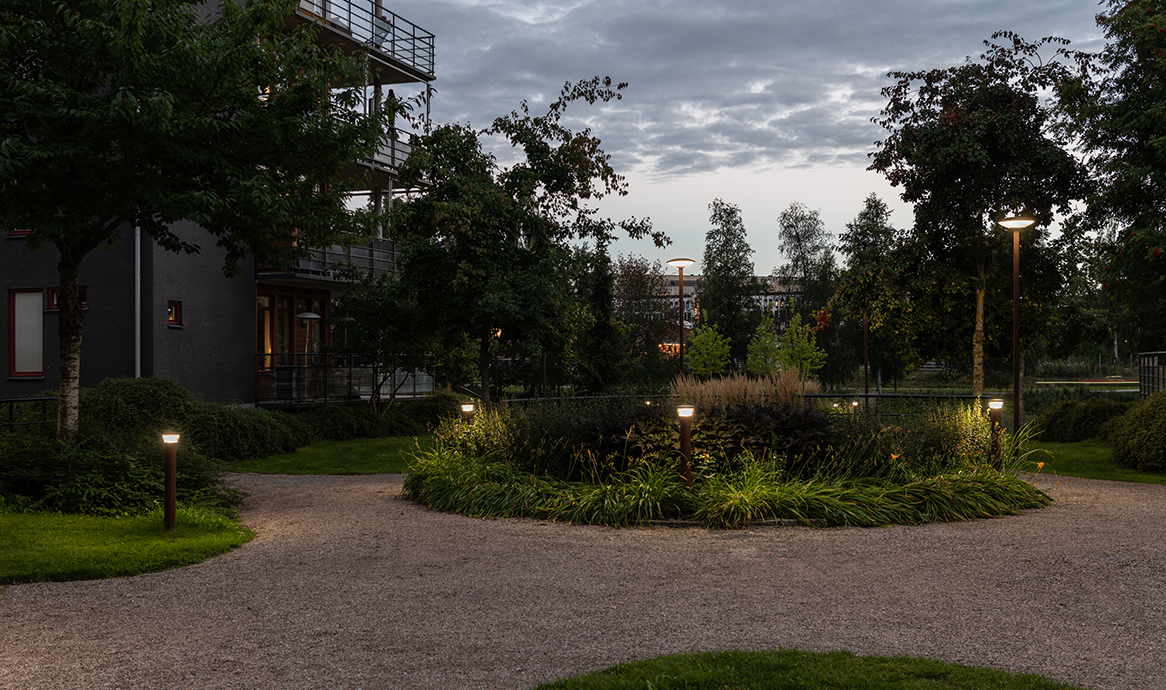

Space, 4 meter mast, symmetrisk lysende, sammen med Sky Pullert, corten brown, Örebro, Sverige

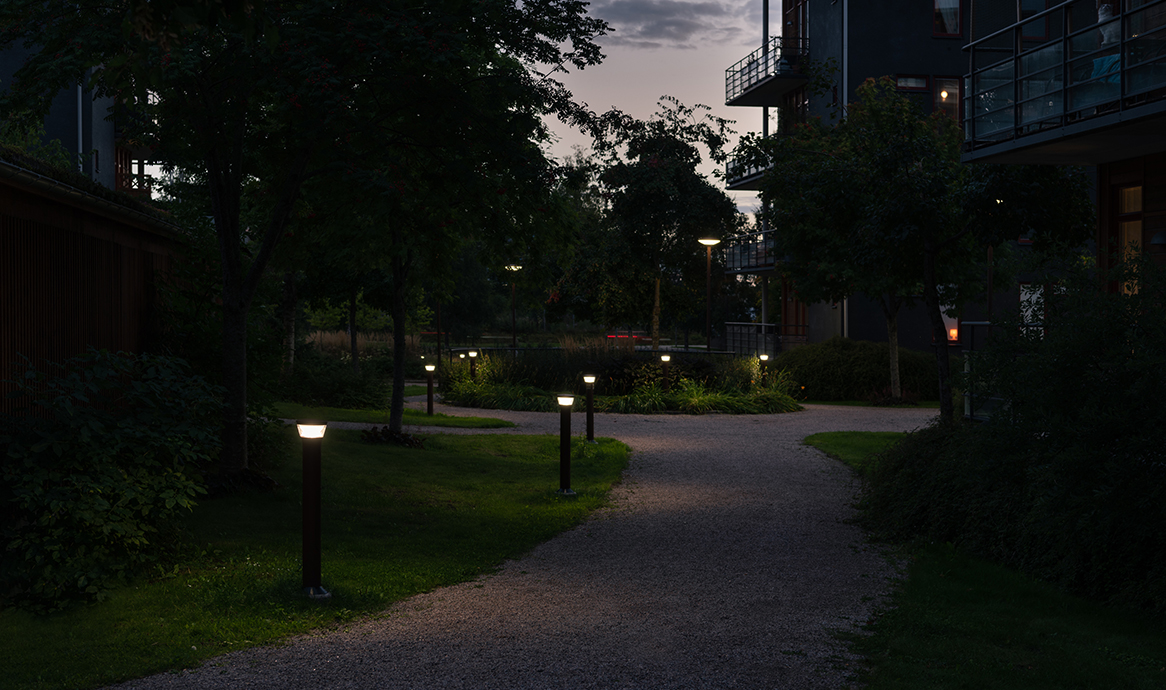

Space på 4 meter mast sammen med Sky Pullert, corten brown, boligområde i Örebro, Sverige

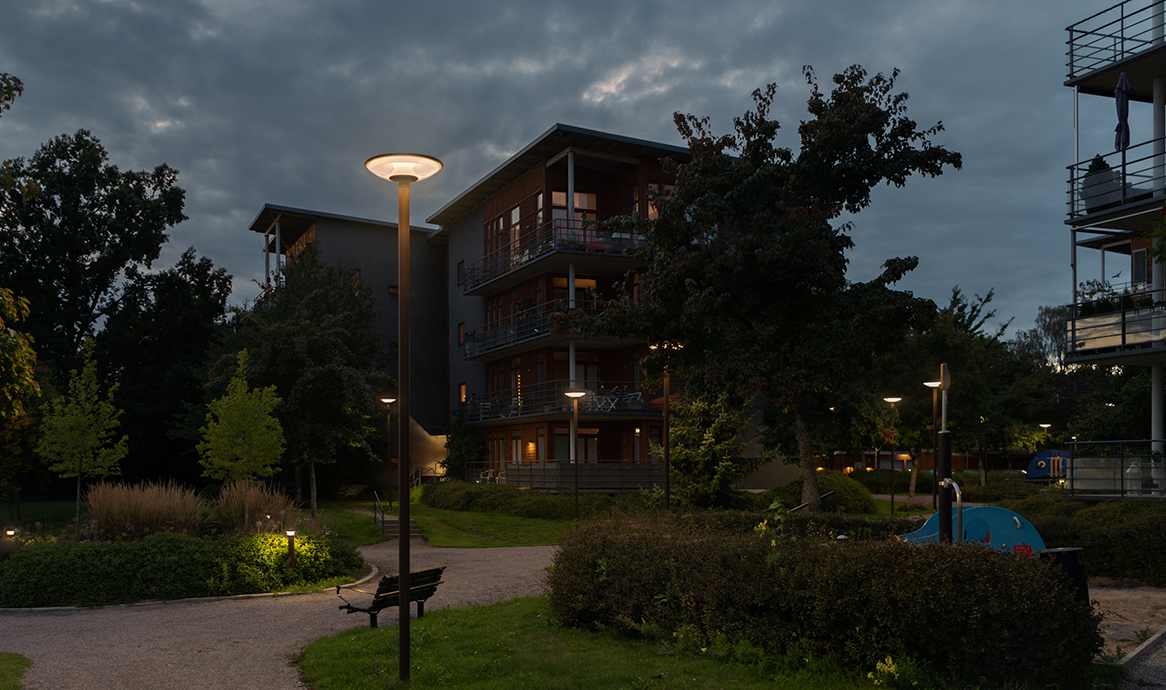

Space på 4 meter mast, symmetrisk lysende, corten brown, Örebro, Sverige

DesignAART Designers

- Space designet tager udgangspunkt i enkelhed og samspillet mellem form og funktion. I dette unikke design breder vi lyset fra den kompakte lyskilde ud ved hjælp af ringe og cirkulære elementer i en præcis og harmonisk komposition. Armaturet har et transparent og roligt udtryk om dagen, og om aftenen når lyset tændes, bliver scenen varm og stemningsfuld. Kombinationen af direkte, indirekte og afskærmet lys betyder at Space er effektiv uden at blænde. - Morten Hove Lasthein, AART Designers
