NYX VÆG

Vælg variant

Nyx er en serie af udendørs lamper til montering på væg, mast eller stander. NYX opfylder tidens krav om behageligt, blændfrit lys og er i kraft af sin enkle, stærke form med til at præge byens rum ved dagslys.

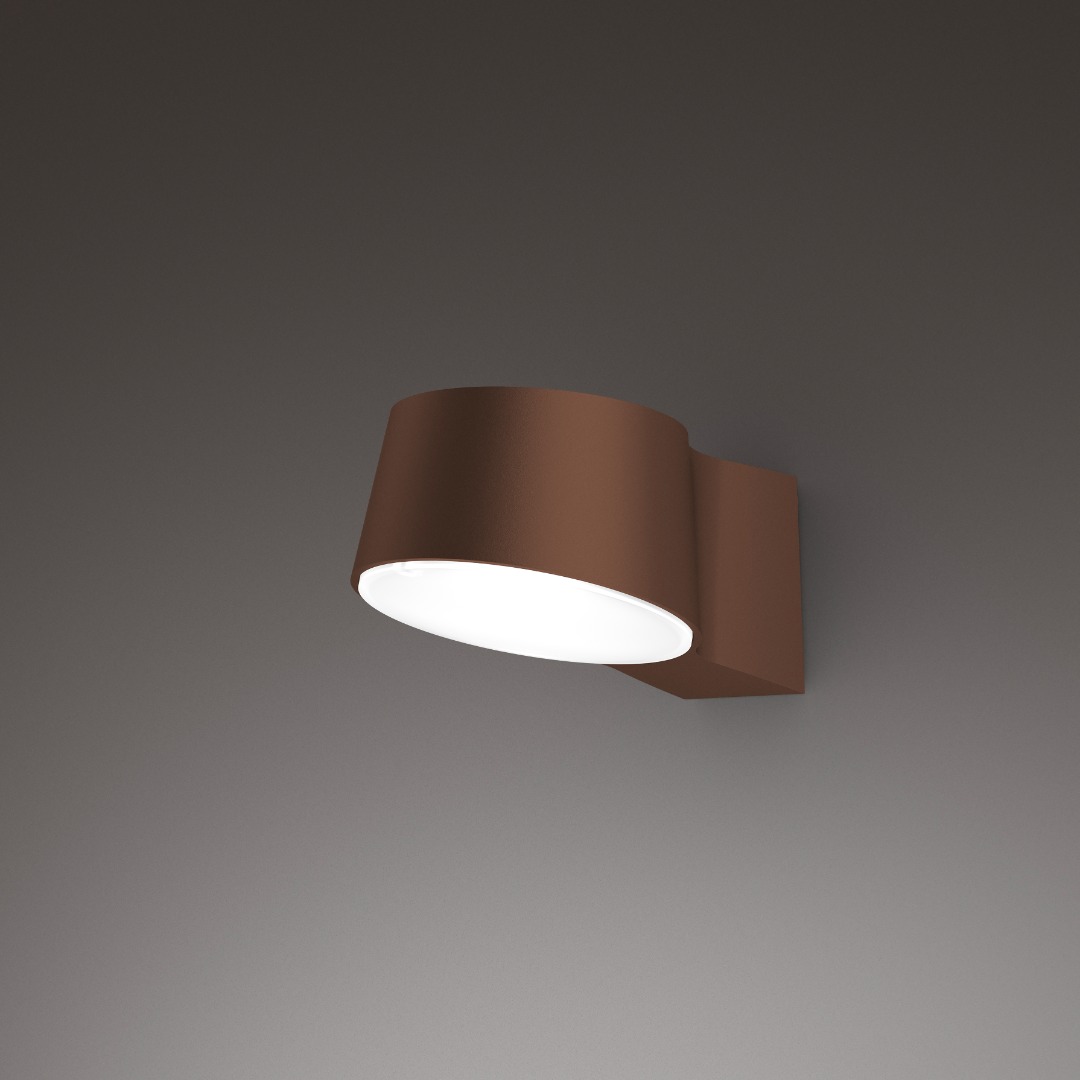

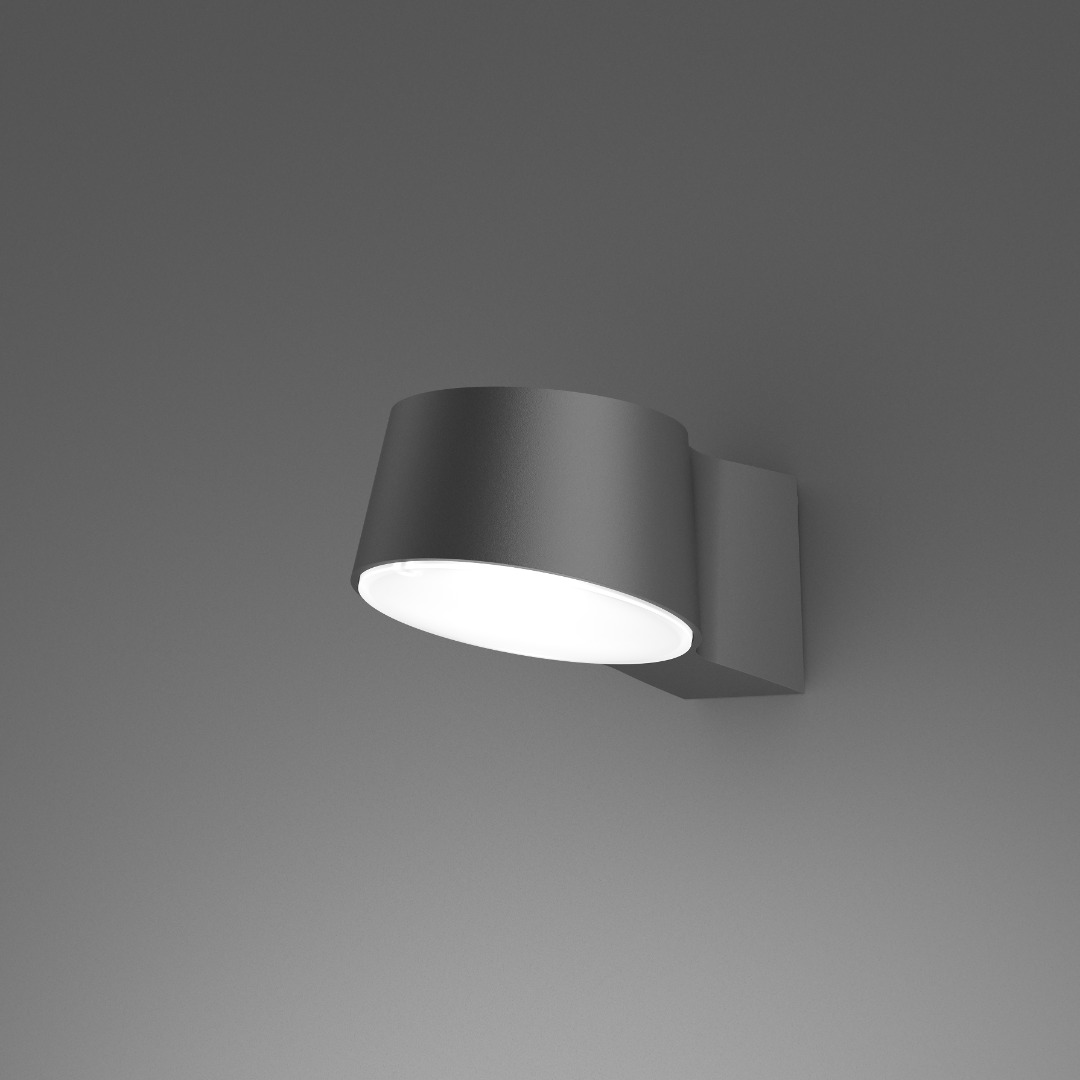

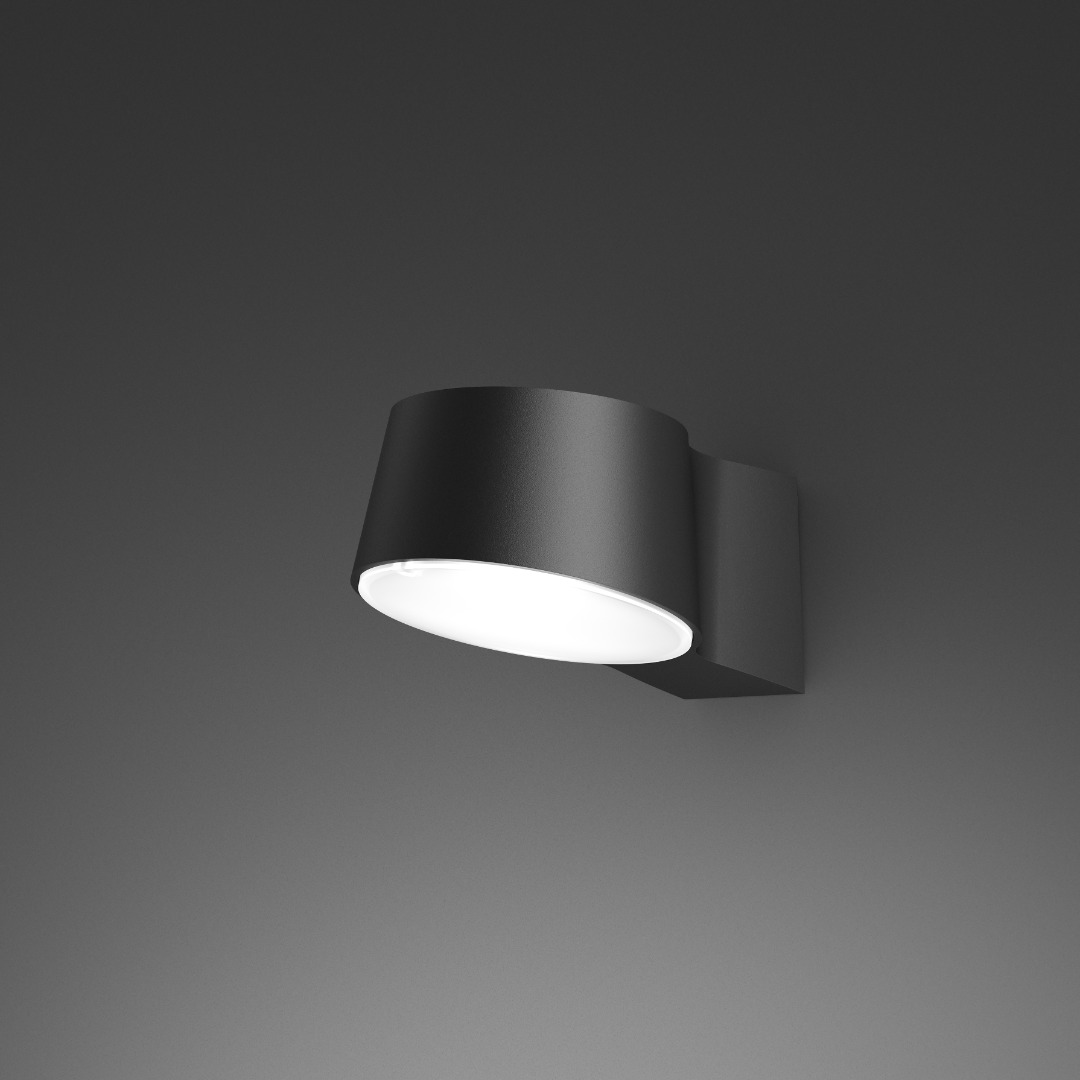

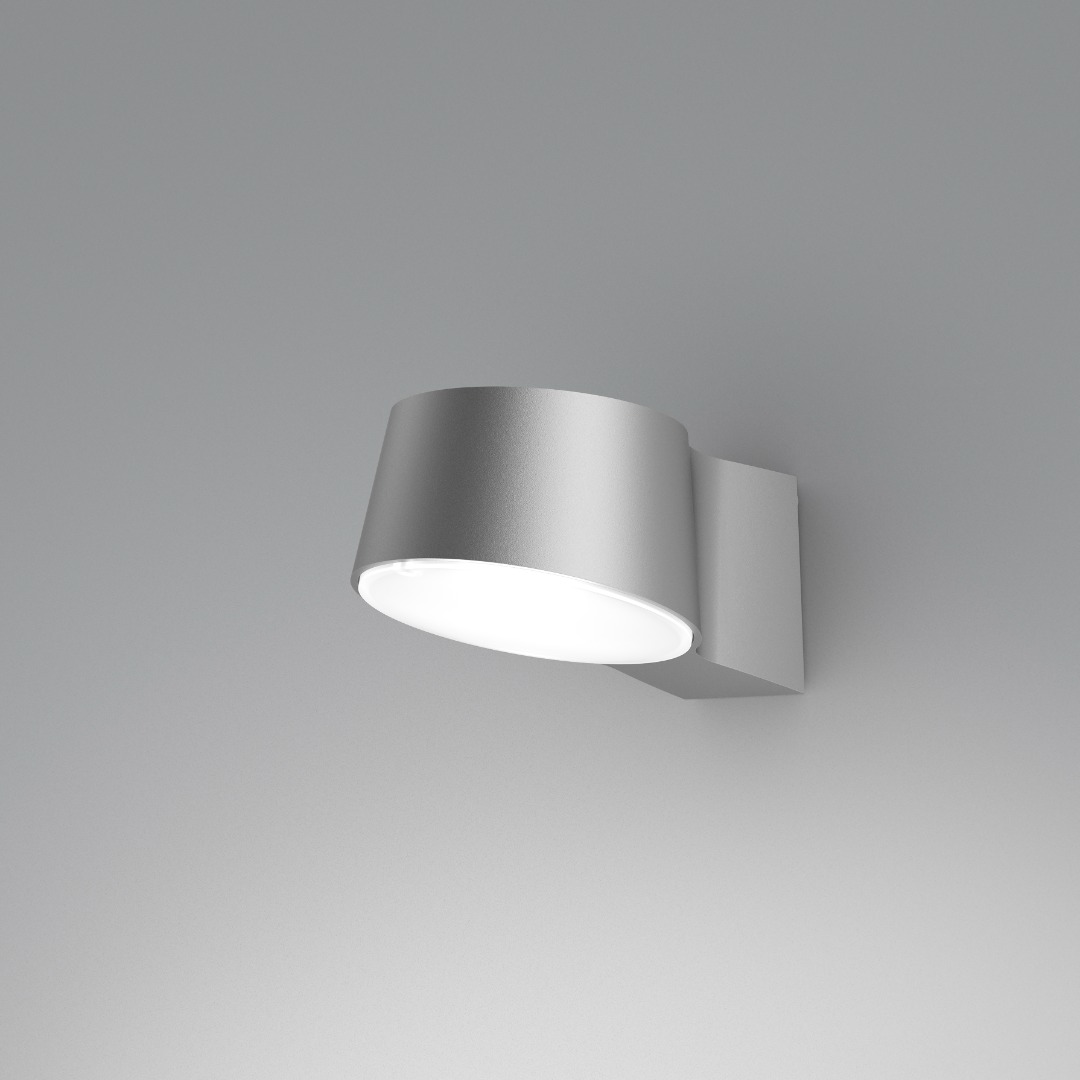

Nyx 190 armaturet kan monteres på væg eller stander.
Nyx 330 fås i to varianter; til vægmontage og som lygtehoved til montering på mast.

Specifikationer

NYX 190

Armaturdata

NYX 190
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Polycarbonat, opaliseret
Montering	På væg, dobbelt rør- eller kabeltilgang, evt. med beslag for synlig installation.
Tilslutning	Sløjfemulighed, max to kabler, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	2,6 kg

Lyskilde- og driverdata

LED type	Bridgelux Vero 10
Energiforbrug	8, 12 eller 16 W
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvengengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	57%

Driver	LED driver, 20 W
	Dæmpbar mod tillæg
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer	Nyx 190
6877-	8 W Bridgelux Vero 10, 250 mA
6843-	12 W Bridgelux Vero 10, 350 mA
6844-	16 W Bridgelux Vero 10, 500 mA

Tilbehør
1711-	Vægbeslag for synlig installation, kombiner med farvekode

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur, LED
01 = raw anodiseret	927 = 2700 K, 90 Ra
3 = sort RAL 9005	930 = 3000 K, 90 Ra
4 = grafitgrå	940 = 4000 K, 90 Ra
9 = silvergrå
17 = corten brown
66 = sort noir 900

Dæmpning/styring	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI

Korrosionsbeskyttelse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 6843-9930 = Nyx 190 12 W LED for vægmontage, silvergrå, 3000 K, 90 Ra, kl. I

Armaturdata

NYX 190
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Polycarbonat, opaliseret
Montering	På stander, dobbelt kabeltilgang
Tilslutning	Sløjfemulighed, max 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I, option for klasse II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	2,6 kg

Lyskildedata

E27	max 57 W, max længde 130 mm, max diamter 58 mm
	Vi anbefaler Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad	39%

Varianter

Varenummer	Nyx 190
6022-	E27, max 57 W, max længde 130 mm, max diameter 58 mm

Tilbehør
1100-6	A60 Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Klassifikation
01 = raw anodiseret	blank = klasse I
3 = sort RAL 9005	K = klasse II
4 = grafitgrå
9 = silvergrå
17 = corten brown
66 = sort noir 900

Korrosionsbeskyttelse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 6022-4 = Nyx 190 E27, grafitgrå

Medier & downloads

Produktinformation

Produktblad Nyx 190 vægarmaturPDF Produktblad Nyx 190 - alle varianterPDF LED-modul til Nyx 190 vægarmaturPDF Vægbeslag for synlig installationPDF Monteringsanvisning Nyx 190PDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Nyx 190 + pullerterDOCX Nyx 190 + pullerterPDF

3D filer

Nyx 190 vægRFA Nyx 190 væg3DS Nyx 190 vægDWG Nyx 190 vægLCF

Fotos

Produktfoto, Nyx 190, grafitgråJPG Produktfoto, Nyx 190, corten brownJPG Produktfoto, Nyx 190, silver greyJPG Produktfoto, Nyx 190, sort noir 900JPG Produktfoto, Nyx Pullert sort noir 900JPG Produktfoto, Nyx Pullert corten brownJPG Nyx Pullert, KøbenhavnPDF Nyx Pullert 1000, FavrholmPDF Nyx varianter, KastanieparkenPDF

Lystekniske data

LED 6 W, 2700 K, vægmontageLDT LED 6 W, 2700 K, vægmontagePDF LED 6 W, 3000 K, vægmontageLDT LED 6 W, 3000 K, vægmontagePDF LED 6 W, 4000 K, vægmontageLDT LED 6 W, 4000 K, vægmontagePDF LED 8 W, 2700 K, vægmontageLDT LED 8 W, 2700 K, vægmontagePDF LED 8 W, 3000 K, vægmontageLDT LED 8 W, 3000 K, vægmontagePDF LED 8 W, 4000 K, vægmontageLDT LED 8 W, 4000 K, vægmontagePDF LED 11 W, 2700 K, vægmontageLDT LED 11 W, 2700 K, vægmontagePDF LED 11 W, 3000 K, vægmontageLDT LED 11 W, 3000 K, vægmontagePDF LED 11 W, 4000 K, vægmontageLDT LED 11 W, 4000 K, vægmontagePDF

Hent alle ldt-filer

LDT.zipZIP

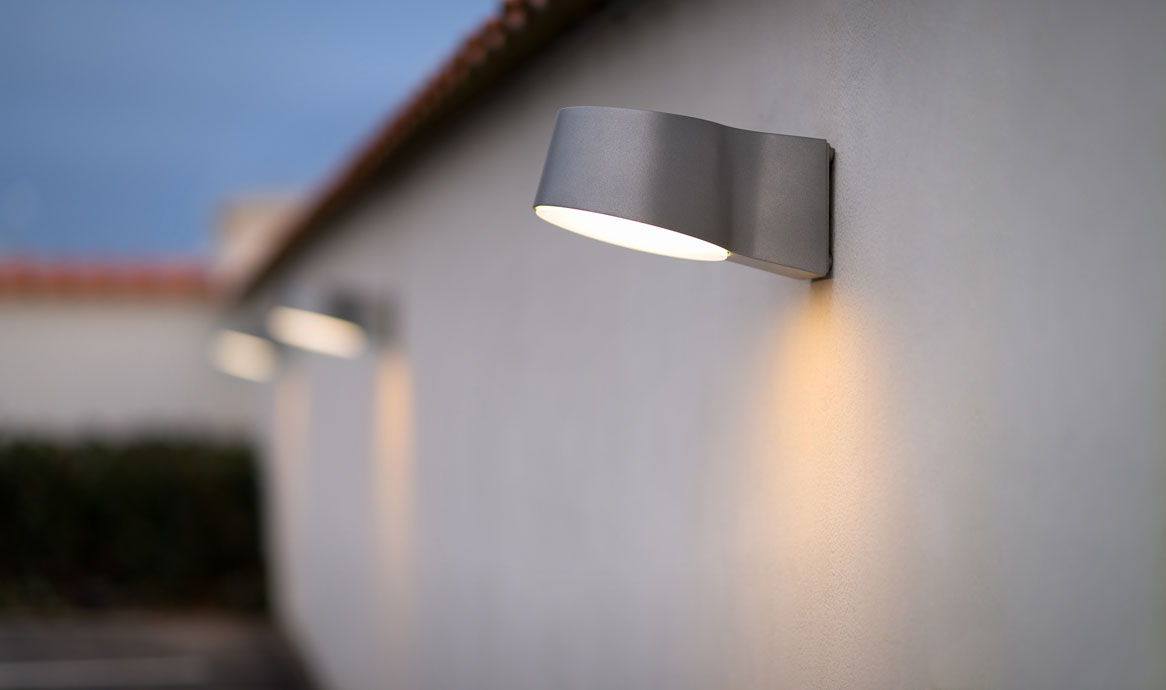

Nyx 190 på væg - Favrholm, Hillerød

Umbraco.Cms.Core.Models.Link Se flere billeder fra Favrholm

Nyx 190 silvergrå - Kastanieparken Hillerød

Umbraco.Cms.Core.Models.Link Se flere billeder fra Kastanieparken.

Nyx 190 silvergrå - Kastanieparken Hillerød

Umbraco.Cms.Core.Models.Link Se flere billeder fra Kastanieparken.

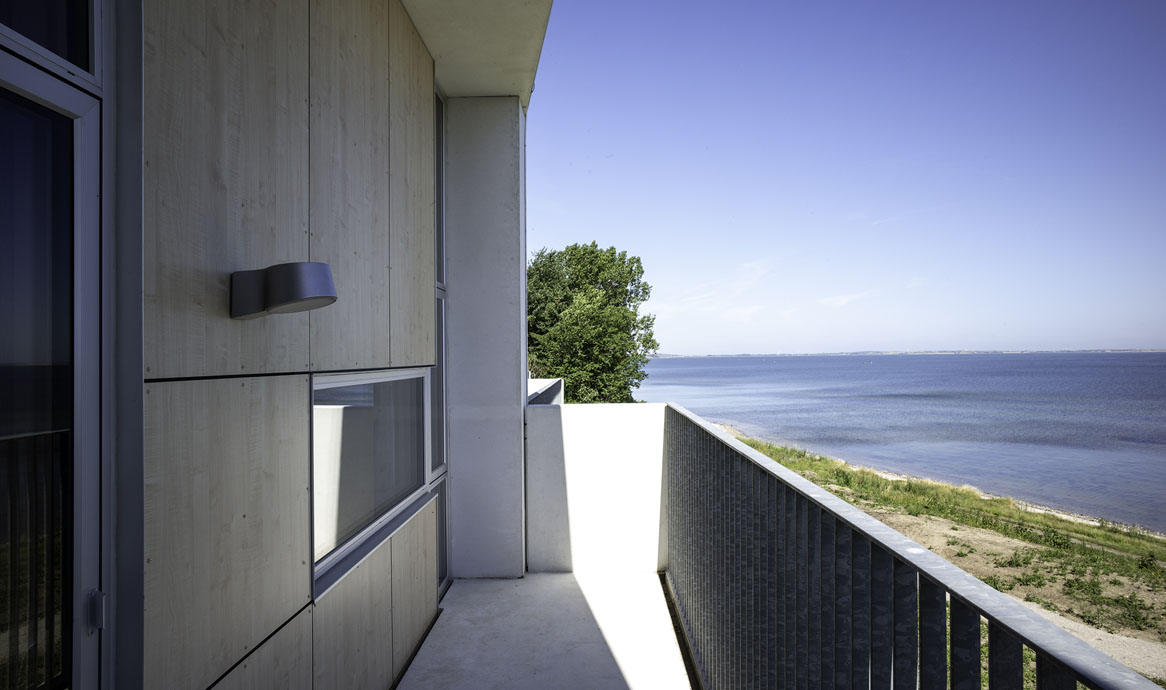

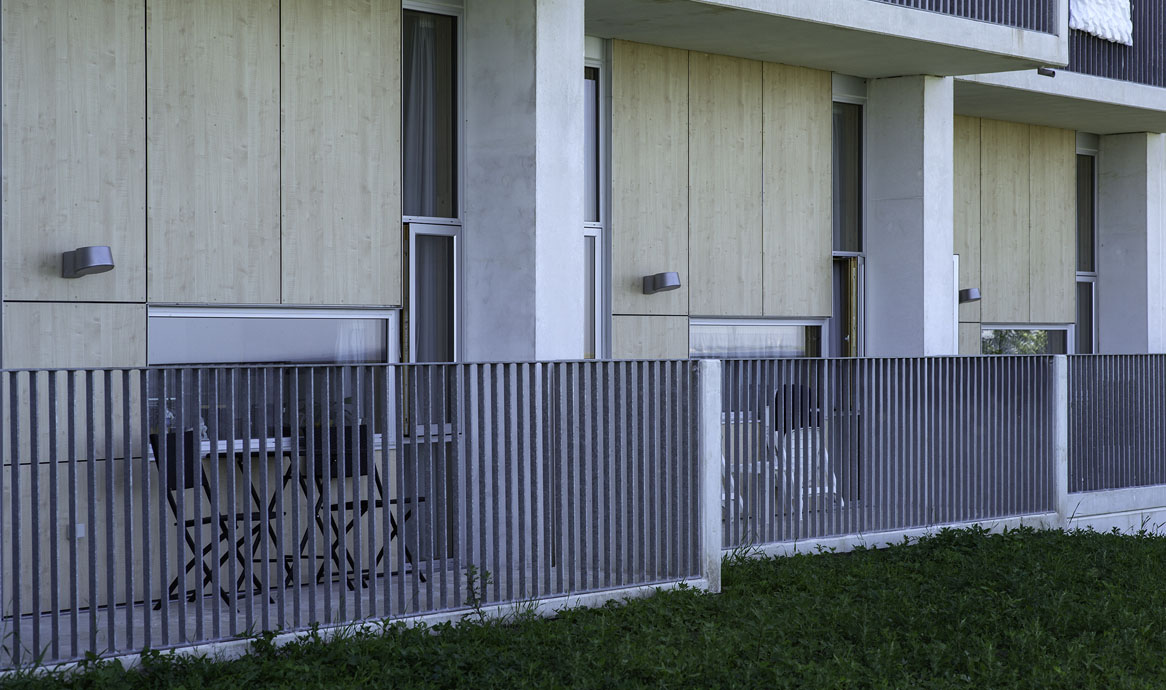

Nyx 190 væg er brugt på altaner og terrasser, Ny Kærvang, Cubo Arkitekter.

Nyx 190, Ny Kærvang ved Limfjorden, Cubo Arkitekter

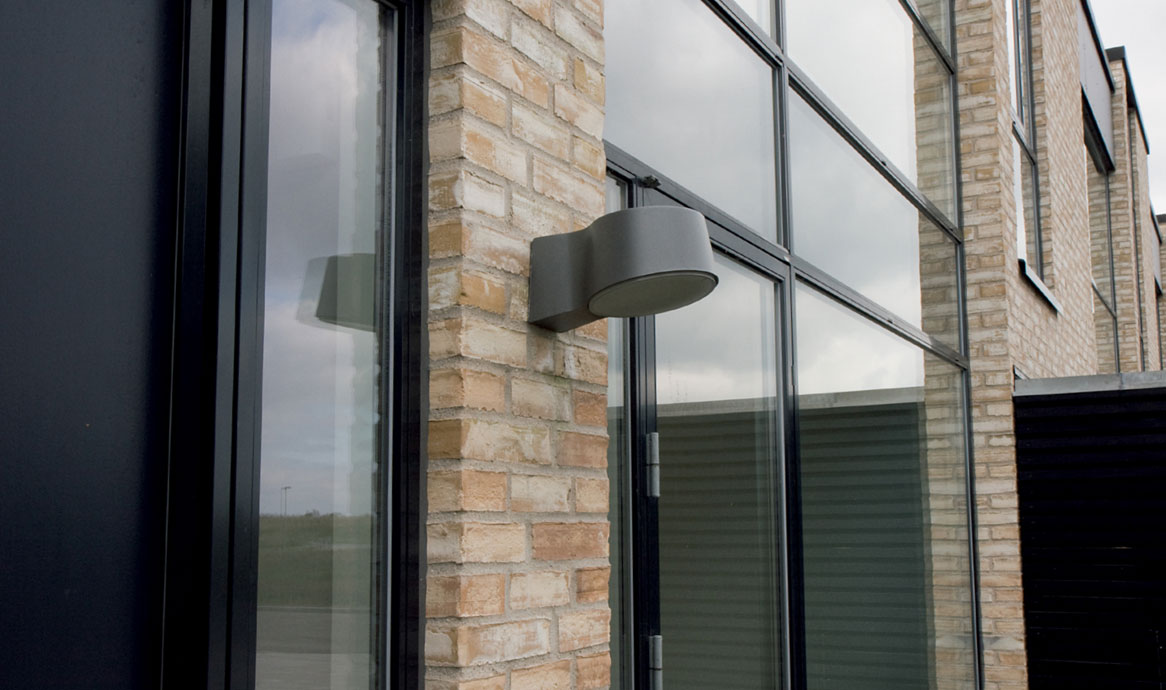

Nyx 190 grafitgrå, Fredensborg. Byggeri: Arkitema

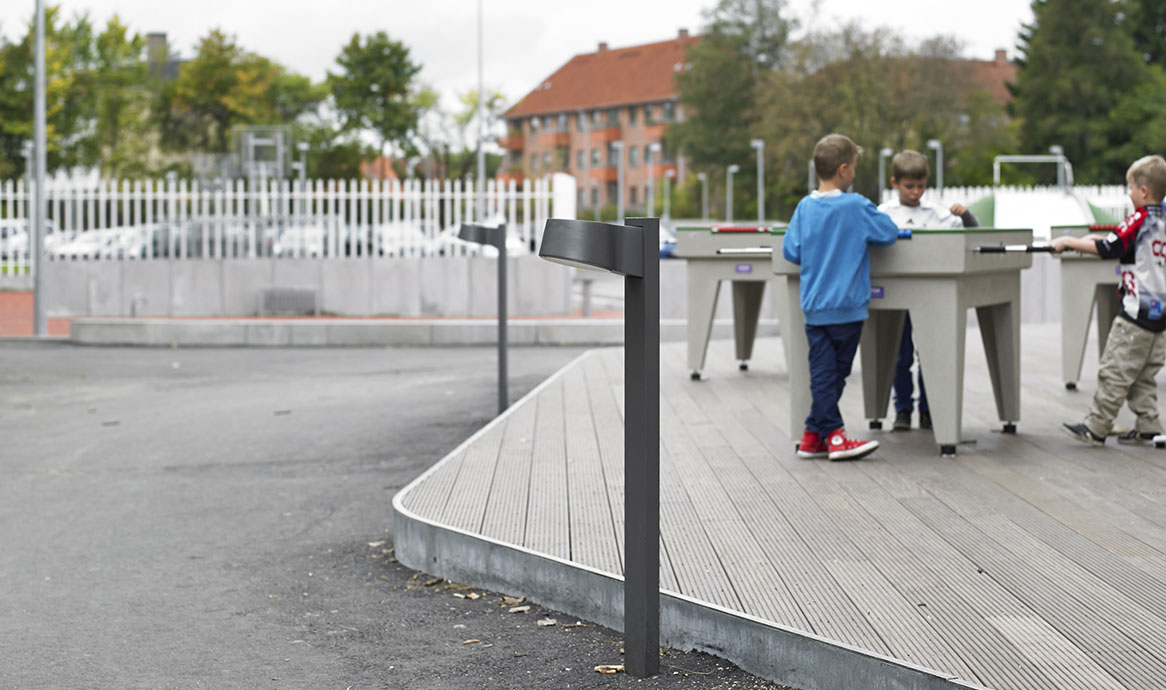

Nyx pullert - Bagsværd Ny Skole

Umbraco.Cms.Core.Models.Link Se flere billeder her

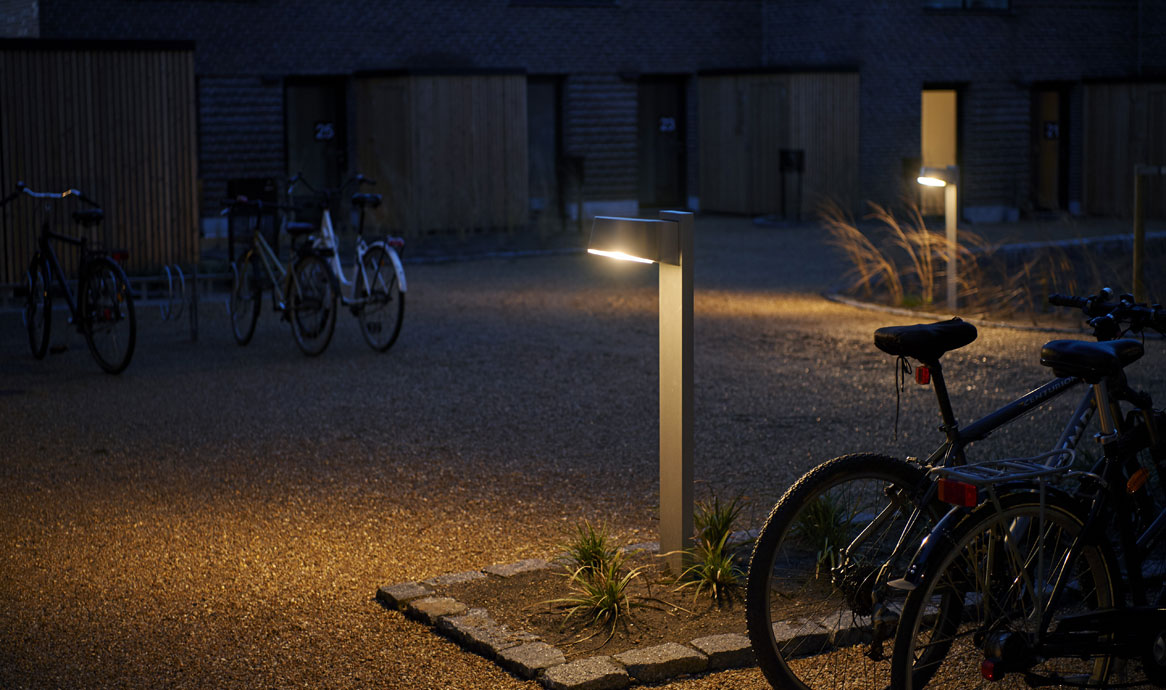

Masu Planning har brugt Nyx serien i Bjerglandsbyen i Brønshøj; her Nyx Pullert.

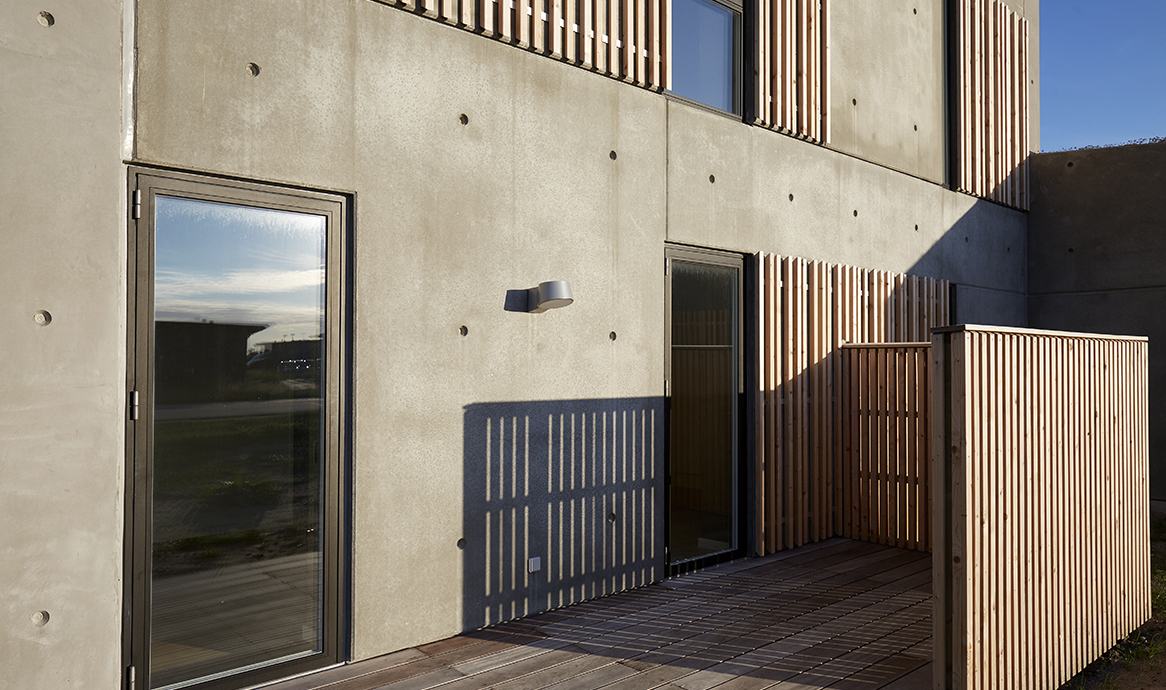

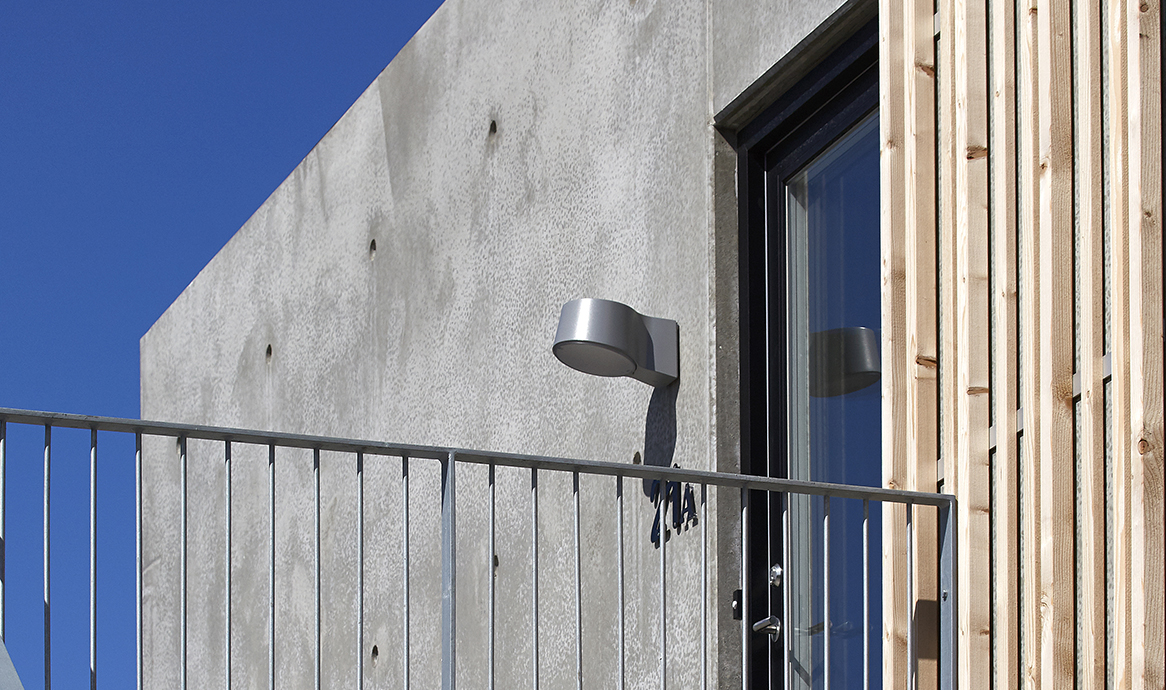

Nyx 190, silvergrå, Redebo, Klitmøller, Loop Architects

Nyx 190, silvergrå, Redebo, Klitmøller, Loop Architects

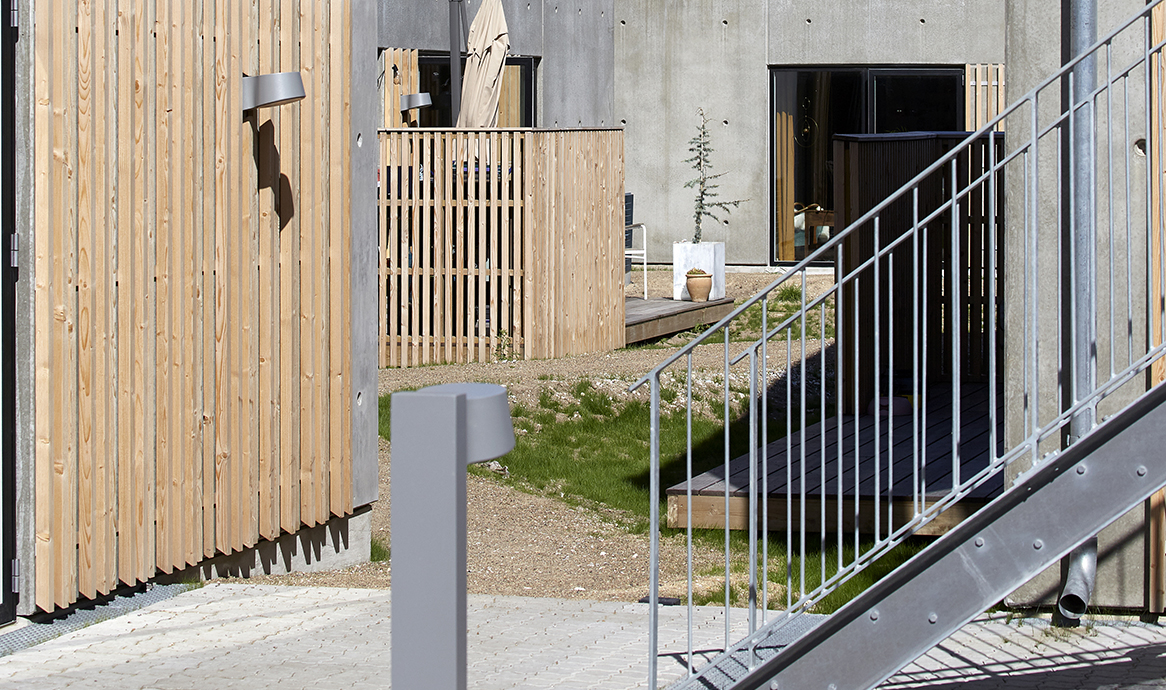

Nyx 190 væg og pullertarmatur, Redebo, Klitmøller, Loop Architects

DesignVilhelm Lauritzen Arkitekter

Historien om Nyx begynder i 2004 da Vilhelm Lauritzen Arkitekter præsenterede første udkast til en væglampe i to størrelser. Designet var enkelt, men karakteristisk og let genkendeligt. Nyx adskilte sig desuden fra tidens øvrige lamper ved at være udført som et støbt emne i et let materiale, aluminium. Serien udviklede sig hurtigt til også at omfatte mast- og standerlamper, og i dag benyttes Nyx lamperne både i byggeriet og i vejbelysningen.
