Turn er en ny armaturserie, som FRIIS & MOLTKE Design har tegnet for Focus Lighting.
Mere om FRIIS & MOLTKE Design her.
Medier &
downloads

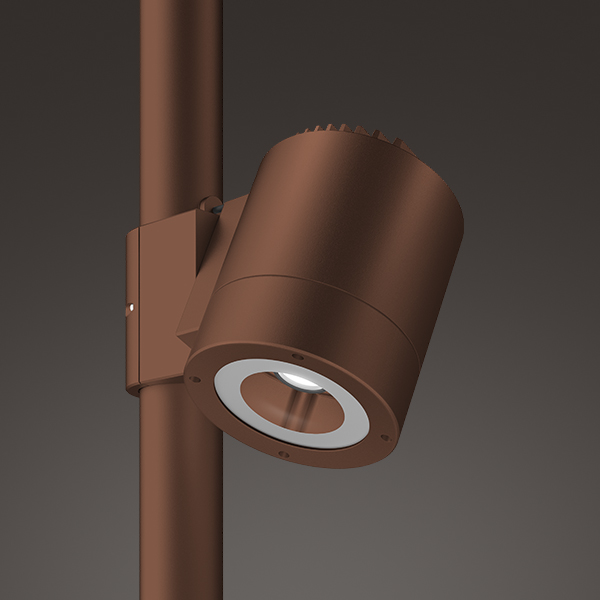

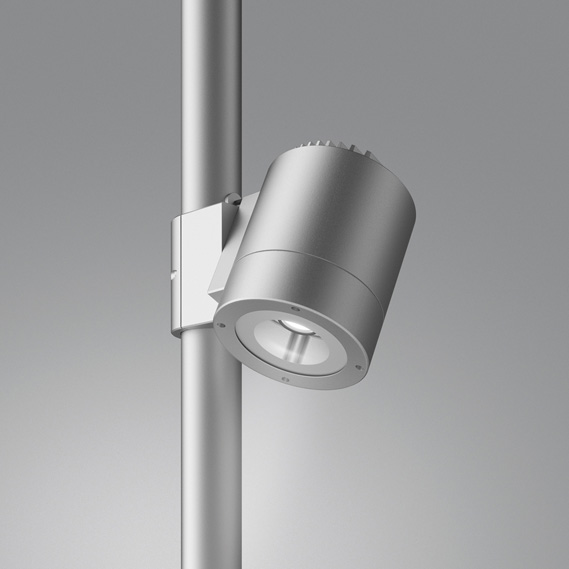

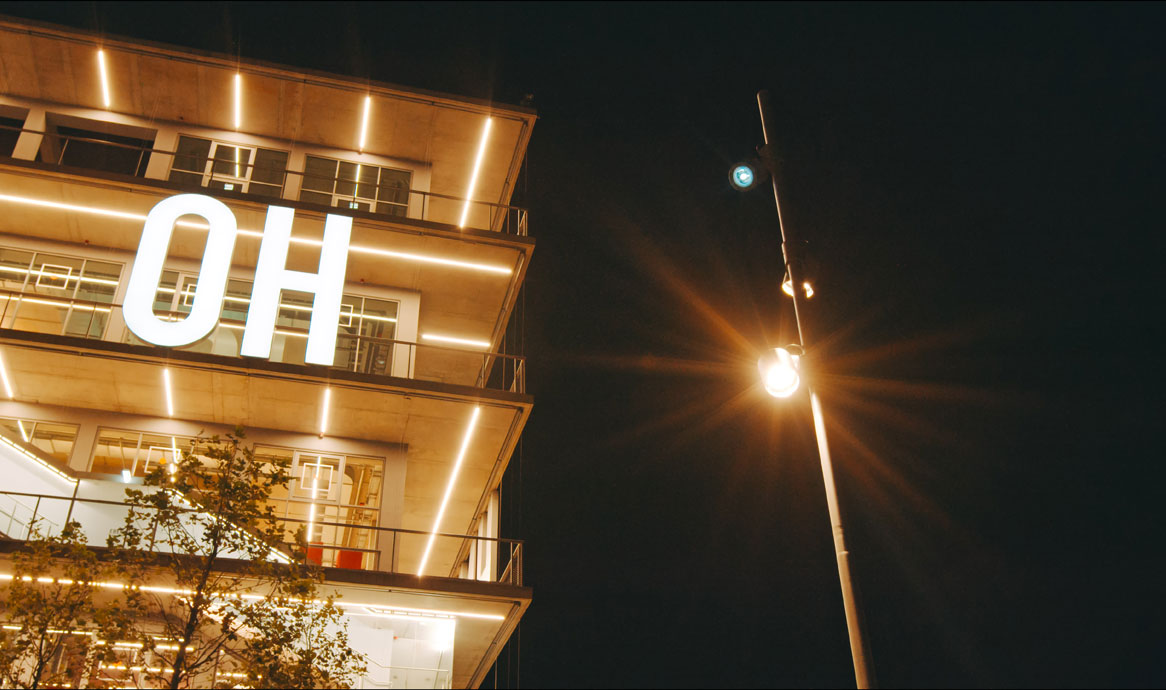

TURN GOBO

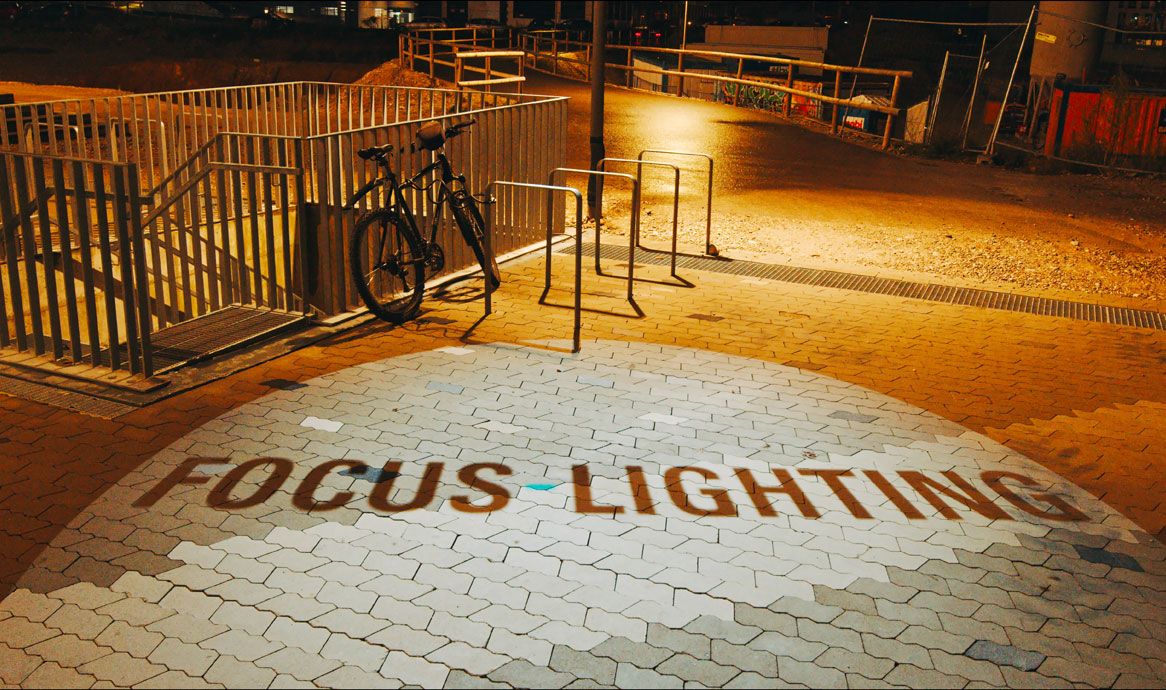

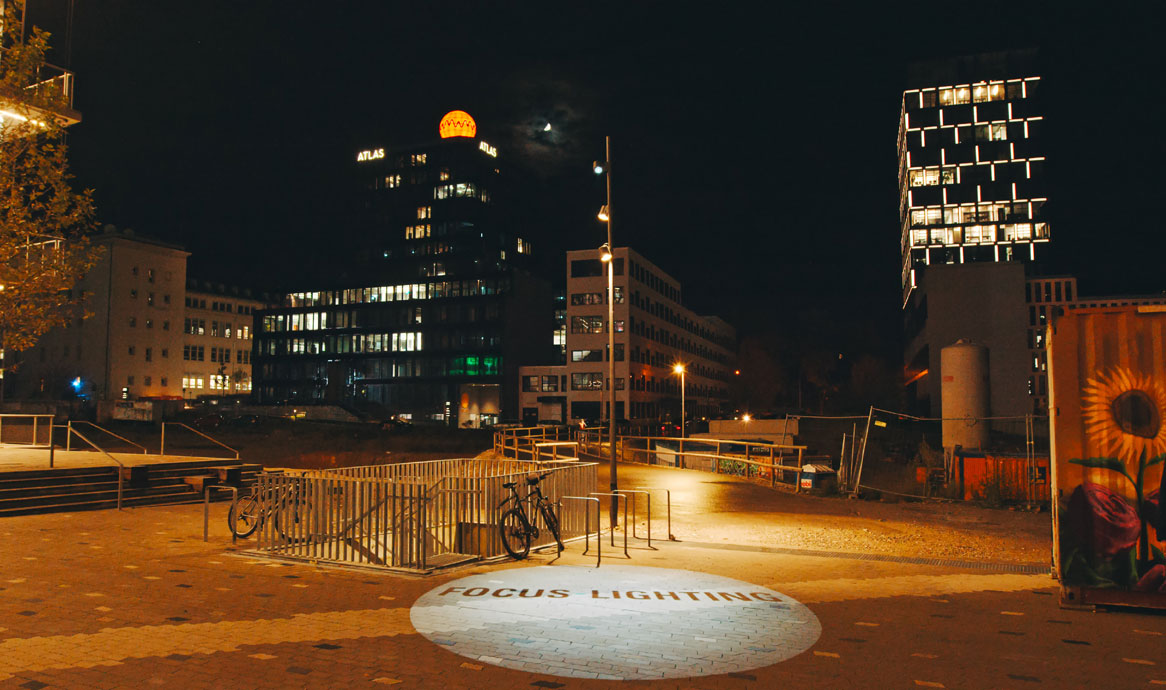

Turn fås nu også som gobo med lysende projection.

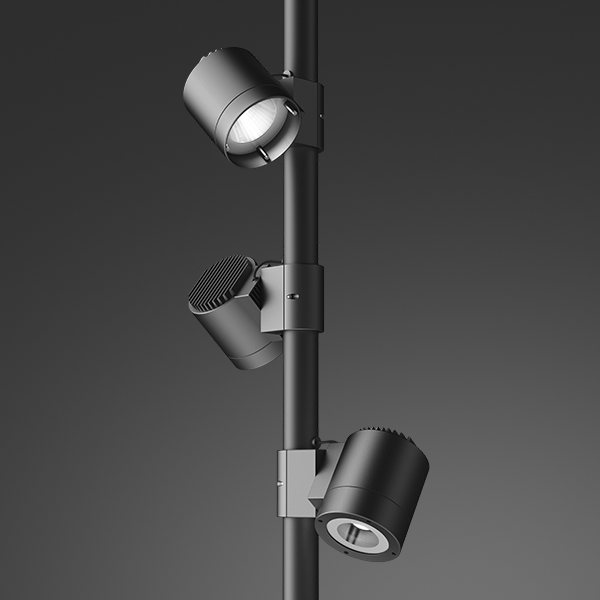

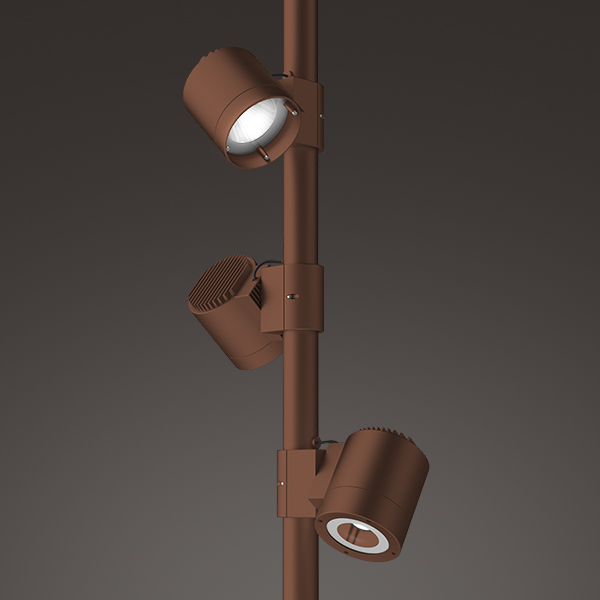

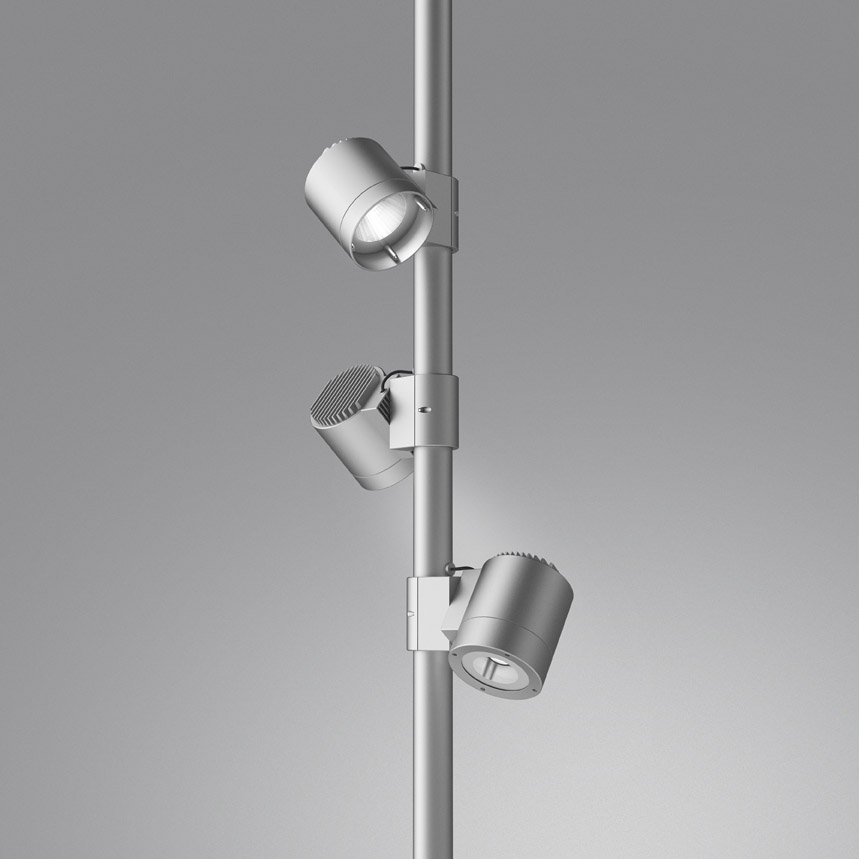

Kombiner Turn Gobo og Turn Spot for et fleksibelt lysanlæg i et ensartet design.
Specifikationer
TURN GOBO

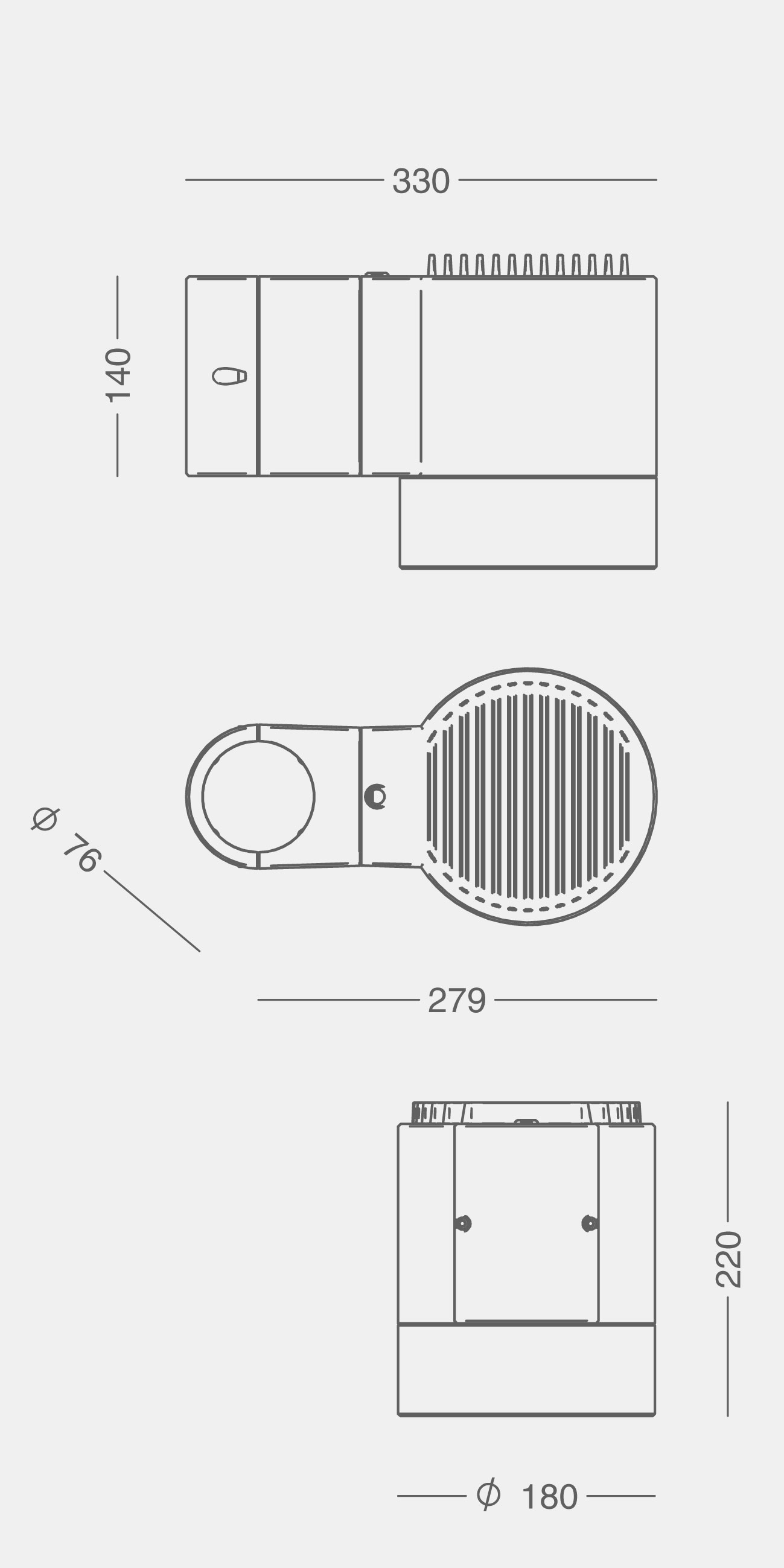

Armaturdata
| TURN GOBO | |
|---|---|
| Materiale | Støbt aluminium |
| Overflade/farver | Raw anodiseret |
| Grafitgrå: YW355F, Akzo Nobel | |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Afskærmning | Klart glas med silketryk |
| Montering | Standardbeslag til Ø76 mm cylindrisk mast |
| Fås med fleksibelt beslag til konisk mast og cylindrisk > Ø76 mm | |
| Ø60 mm mast adapter fås som tilbehør | |
| 8,5 m ledning, 2 x 1 mm2, er monteret i armaturet | |
| Tilslutning | I mast |
| Klassifikation | IP66, klasse II; benyt kode for klasse I |
| Vandalklasse | IK08 |
| Korrosionsklasse | C4, option for C5 |
| Vægt | 6,8 kg |
| Vindfladeareal | 0,053 m2 |
| Køling | aktiv køling, 25 dBA |
| LED | 40 W |
Gobo-data
| Se også produktblad nedenfor | |
|---|---|
| Anbefalet rækkevidde | 3-8 m |
| Linse | 85 mm standard eller 63 mm wide |
| Andre linsetyper på forespørgsel | |
| Se gobo glas og farvefiltre nedenfor under tilbehør |
Varianter og tilbehør
| Varenummer | Turn Gobo |
|---|---|
| 8846- | 40 W LED, 85 mm standard linse |
| 8848- | 40 W LED, 63 mm wide linse |
| Tilbehør | Gobo glas og farvefiltre, motiv max 40 mm |
|---|---|
| 8846-008 | Gobo glas 50 mm, sort/hvid |
| 8846-0081 | Gobo glas 50 mm, sort + 1 farve eller korrektion af farvetemperatur |
| 8846-0082 | Gobo glas 50 mm, 1 farvefilter |
| 8846-0083 | Gobo glas 50 mm, 2 farvefiltre |
| 8846-0084 | Gobo glas 50 mm, 3 farvefiltre |
| 8846-0085 | Gobo glas 50 mm, multicolour 4-colour filtre |
| 8846-0086 | Gobo glas 50 mm, greyscale |
| Andet tilbehør | |
|---|---|
| 1714-1 | Adapter for Ø60 mast |
| Se master og vægbeslag her |
|---|
Kombineres med
Vælg koderne for farve og evt. Dali-styring i tabellen.
| Farve | Styring |
|---|---|
| 01 = raw anodiseret | D = DALI-2 (4/5-leder kabel) |
| 4 = grafitgrå | |
| 9 = silvergrå | |
| 17 = corten brown | |
| 66 = sort noir 900 |
| Beskyttelsesklasse | Montage |
|---|---|
| blank = klasse II | blank = beslag til cylindrisk mast, Ø76 mm |
| J = klasse I | B90 = beslag til konisk mast, Ø60-90 mm |
| B121 = beslag til konisk mast, Ø91-121 mm |
| Korrosionsklasse | |
|---|---|
| blank = C4 | |
| C5 = C5 coating (tilføj C5 efter farvekoden) |
Eksempel: 8846-66 = Turn Gobo, 40 W, 85 mm linse, sort noir 900, klasse II
