TURN SPOT

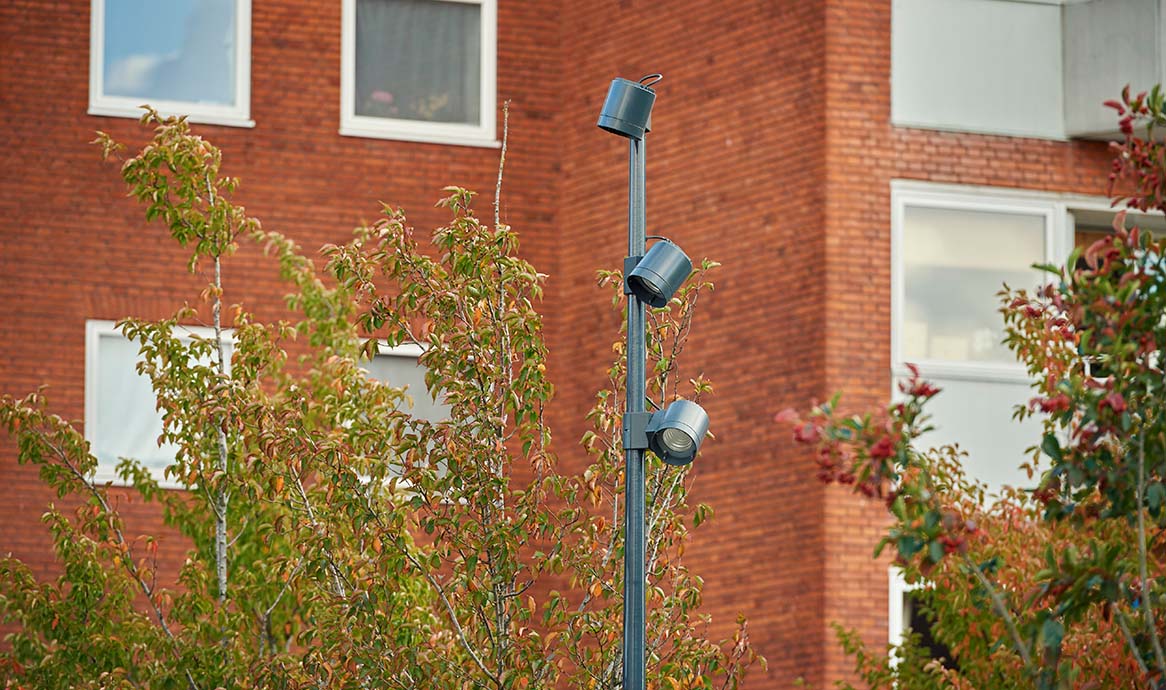

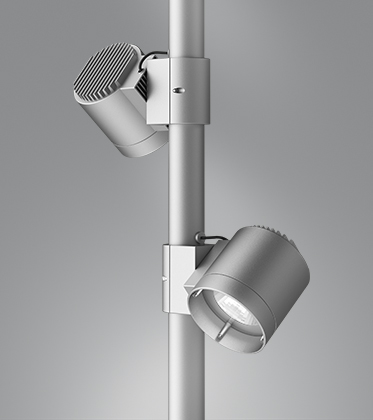

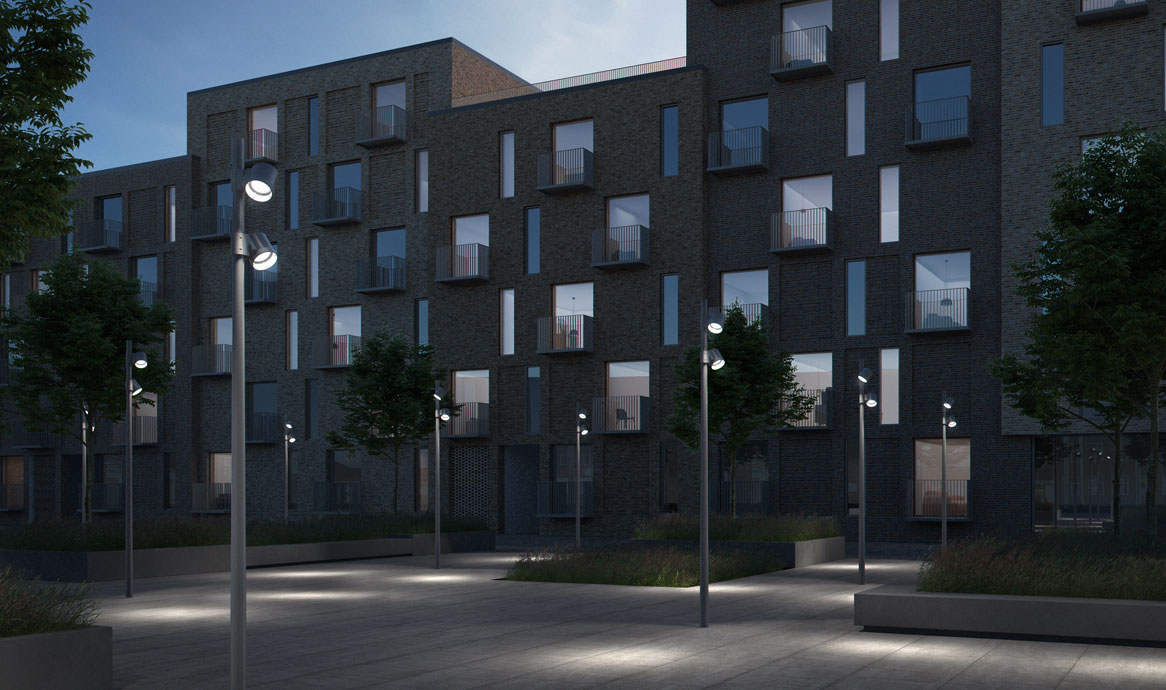

Turn er en ny serie af armaturer i et enkelt, cylindrisk design.

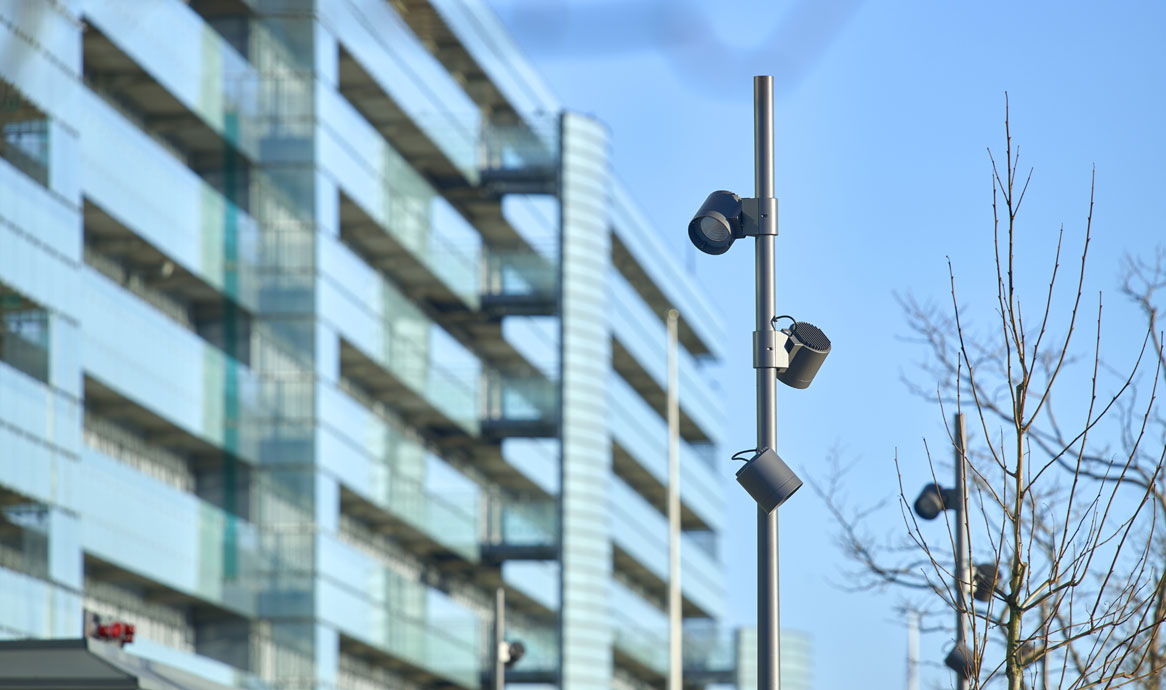

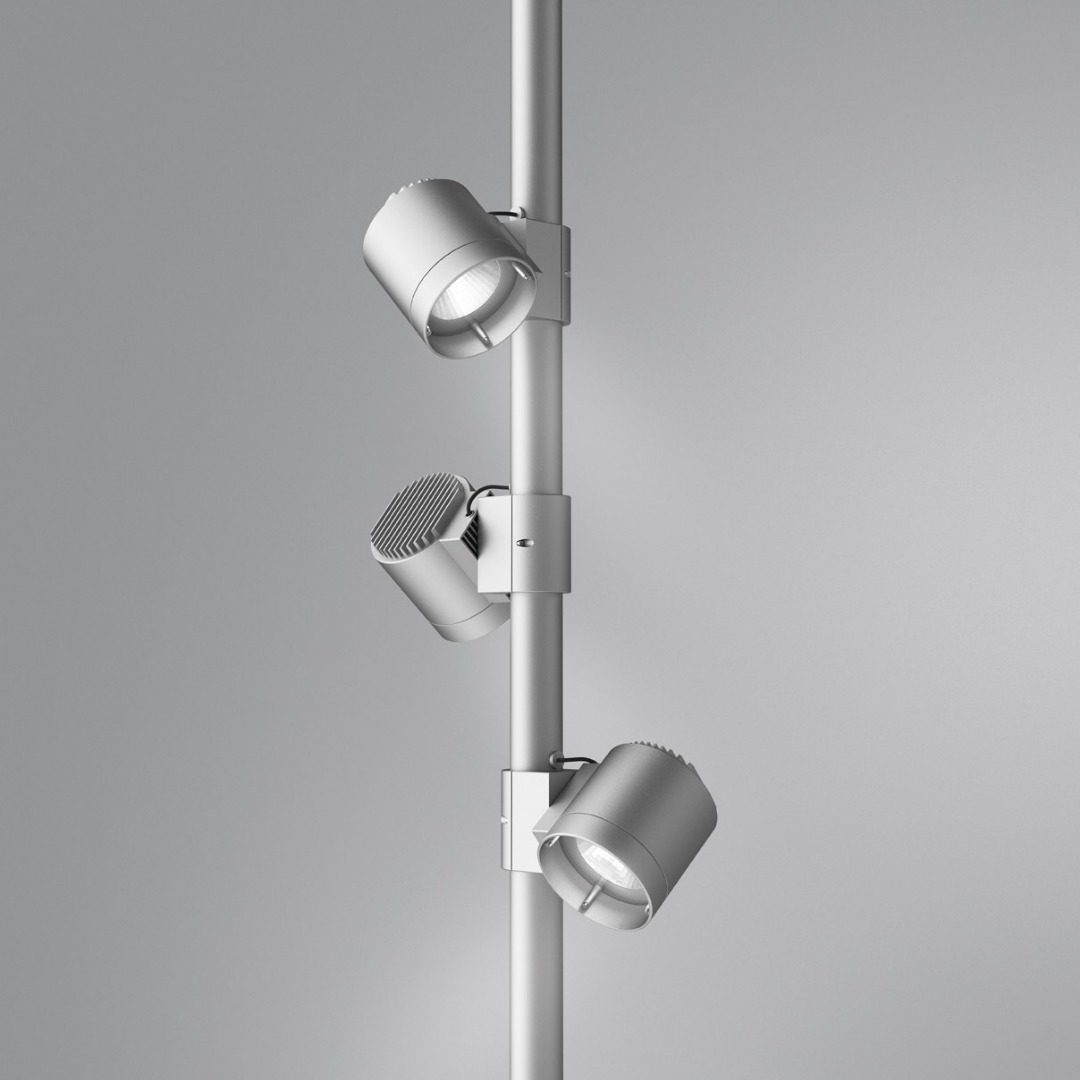

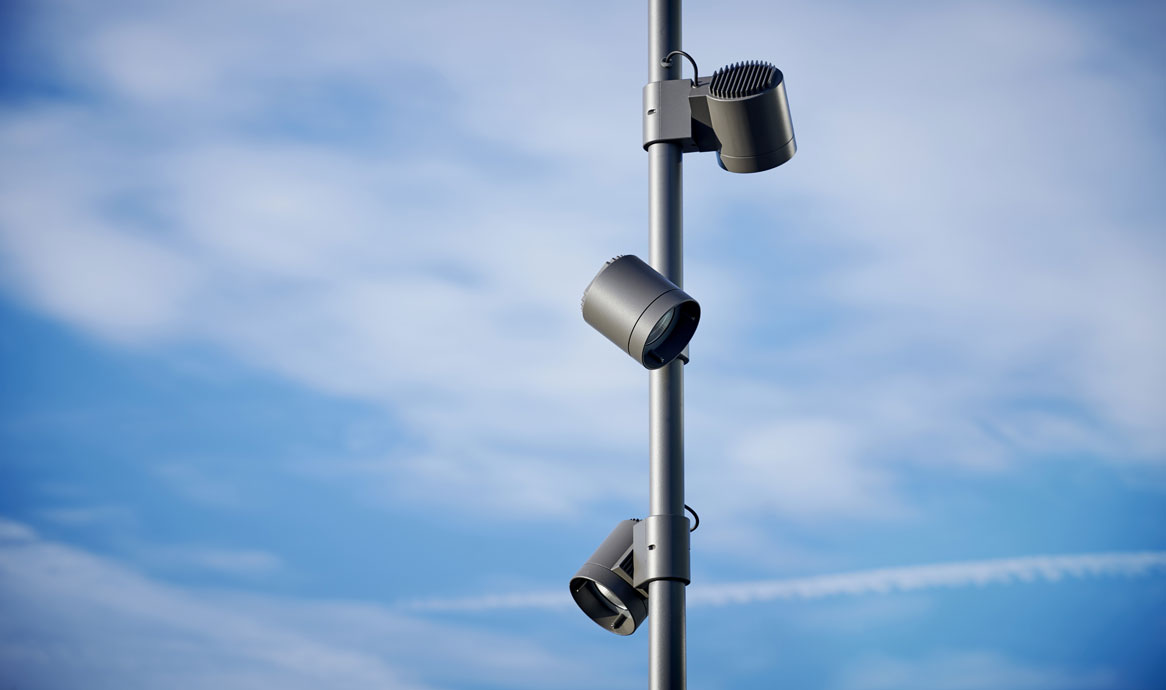

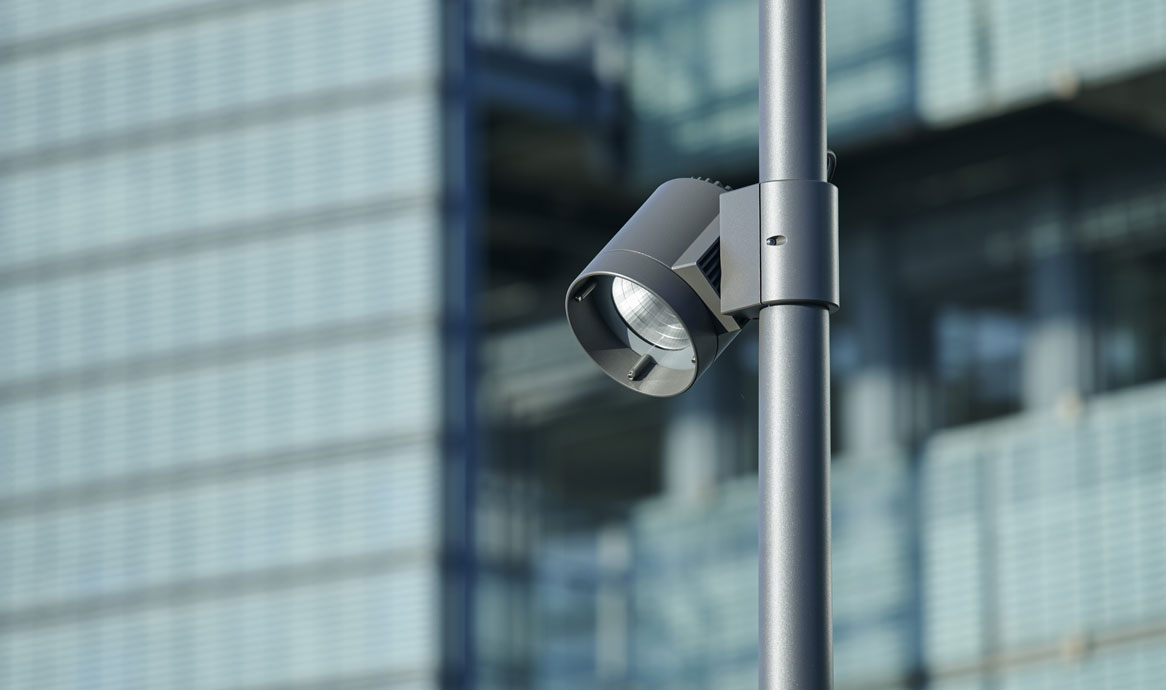

Armaturerne er fleksible og kan justeres i alle retninger. Tre spredningsvinkler: 38, 19 eller 12 grader.

Ralf Ritter præsenterer Turn på sin cykeltur.

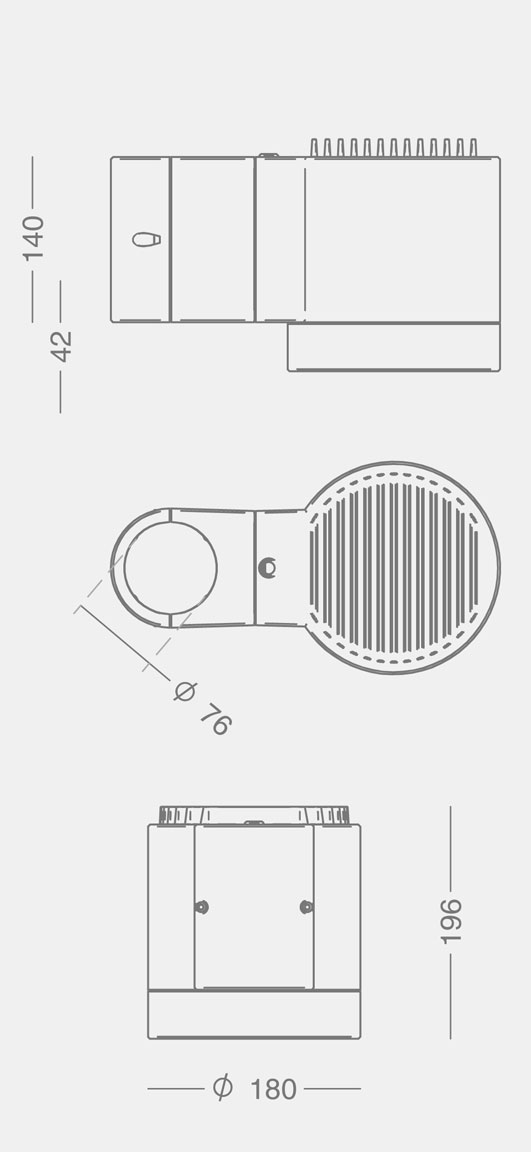

Specifikationer

TURN SPOT

Armaturdata

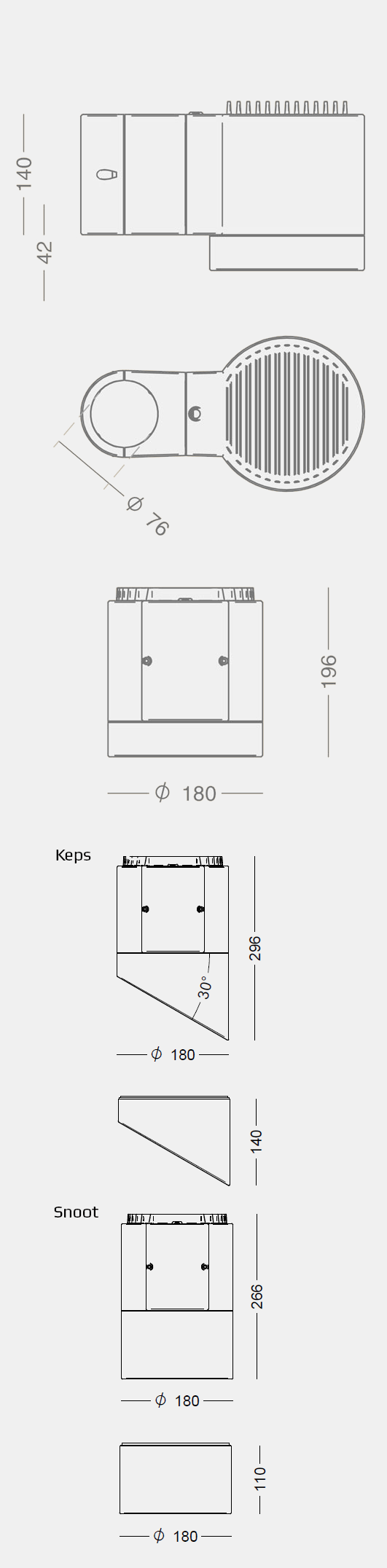

TURN SPOT
Materiale	Støbt aluminium
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel

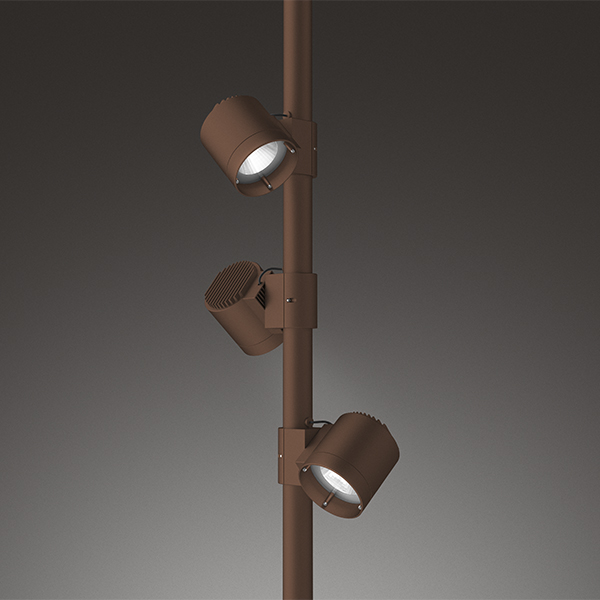

	Corten brown: YX355F, Akzo Nobel

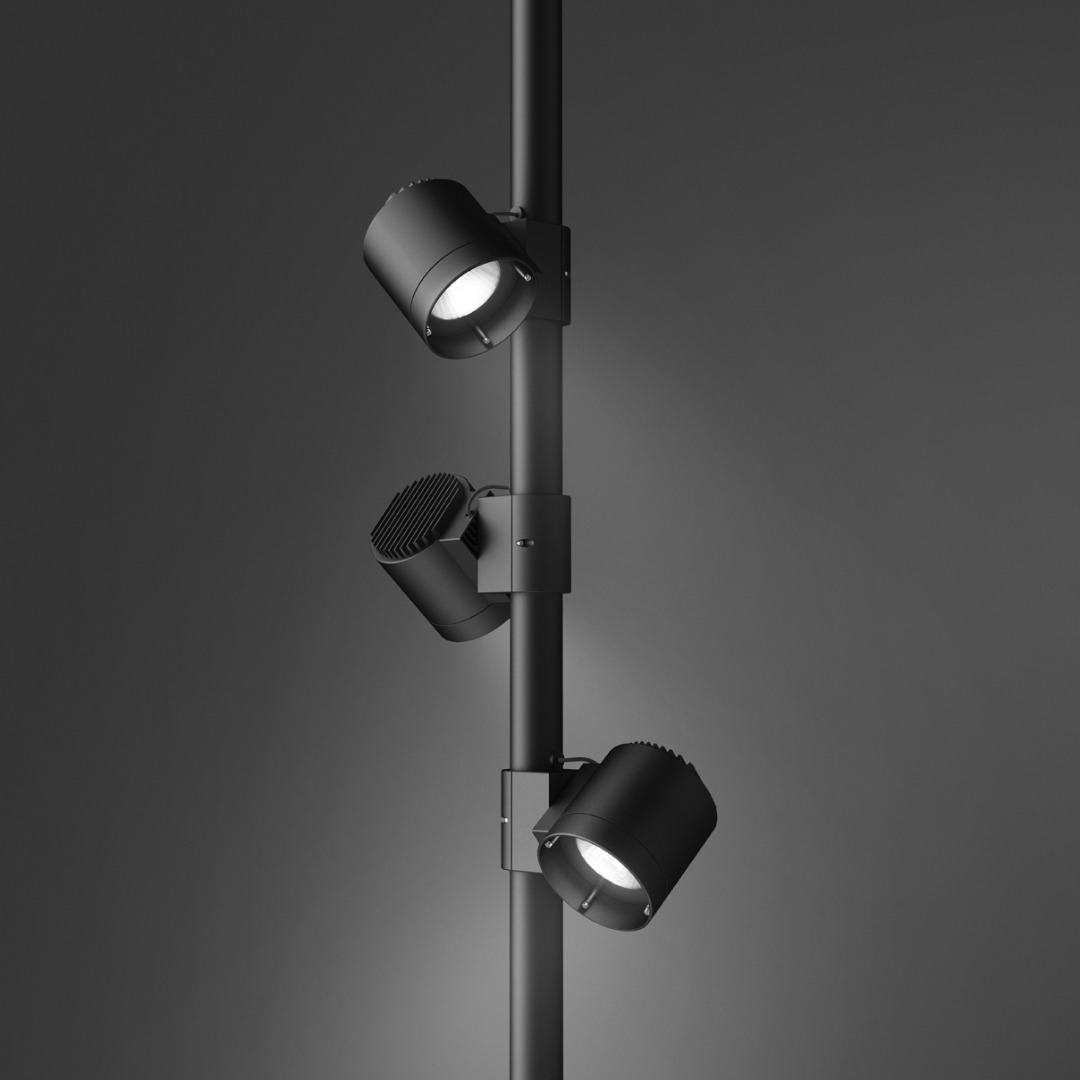

	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart glas med silketryk i kanten
	Fås med honeycomb filter
Montering	Standardbeslag til Ø76 mm cylindrisk mast
	Fås med fleksibelt beslag til konisk mast og cylindrisk > Ø76 mm
	Ø60 mm mast adapter fås som tilbehør
	8,5 m ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning	I mast
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK08
Korrosionsklasse	C4, option for C5
Vægt	6 kg
Vindfladeareal	0,053 m2

LED-data

LED type	Bridgelux V18
Spredningsvinkel	wide, medium eller narrow (38, 19 eller 12 grader)
Operationel levetid	min 100.000 timer ved ta max 25° C, L100B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80 Ra, option for 90 Ra
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 425-5475 lm
	3000K: 425-5600 lm
	4000K: 425-5650 lm
Virkningsgrad	76-80%

Driverdata

Driver	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	100.000 timer
Dæmpning	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Turn Spot må ikke rettes opad over sin montageakse til brug for uplight. Spørg for varianter til uplight.

Varenummer	Turn Spot
8836-	V18, wide 38°, programmerbar, max 35 W
8837-	V18, medium 19°, programmerbar, max 35 W
8838-	V18, narrow 12°, programmerbar, max 35 W

Arm for vægmontage
8011-	Arm for ét armatur
8012-	Arm for to armaturer

Øvrigt tilbehør
1714-1	Adapter for Ø60 mm mast

Se master og vægbeslag her

Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown
66 = sort noir 900

Dæmpning	Beskyttelsesklasse
blank = programmerbar	blank = klasse II
D = DALI-2 (4/5-leder kabel)	J = klasse I
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City

Filter	Montage
blank = intet filter	blank = beslag til cylindrisk mast, Ø76 mm
Y = honeycomb filter	B90 = beslag til konisk mast, Ø60-90 mm
	B121 = beslag til konisk mast, Ø91-121 mm

Korrosionsklasse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 8836-4830 = Turn Spot, wide 38°, max 5000 lm, programmerbar, grafitgrå, 3000 K, 80 Ra
