TURN SPOT HALO

Turn Spot Halo er afsluttet med en kort, opaliseret ring i acryl, som åbner armaturet og giver optisk føring. Tre spredningsvinkler: 38, 19 eller 12 grader.

Armaturerne er fleksible og kan justeres i alle retninger.

I kombination med den nedadrettede Turn Street Halo udvider Turn Spot Halo det lysskabte rum og skaber nye muligheder med få master.

Specifikationer

TURN SPOT HALO

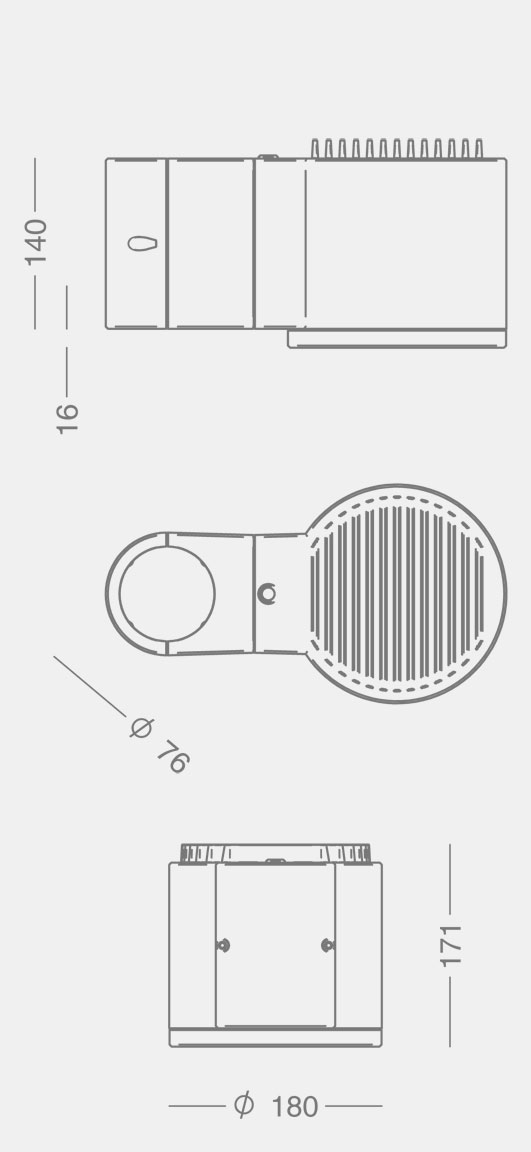

Armaturdata

TURN SPOT HALO
Materiale	Støbt aluminium og opaliseret acryl
Overflade/farver	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning	Klart glas med silketryk i kanten
	Fås med honeycomb filter
Montering	Standardbeslag til Ø76 mm cylindrisk mast
	Fås med fleksibelt beslag til konisk mast og cylindrisk > Ø76 mm
	Ø60 mm mast adapter fås som tilbehør
	8,5 m ledning, 2 x 1 mm2, er monteret i armaturet
Tilslutning	I mast
Klassifikation	IP66, klasse II; benyt kode for klasse I
Vandalklasse	IK08
Korrosionsklasse	C4, option for C5
Vægt	5,8 kg
Vindfladeareal	0,053 m2

LED-data

LED type	Bridgelux V18
Spredningsvinkel	wide, medium eller narrow (38, 19 eller 12 grader)
Operationel levetid	min 100.000 timer ved ta max 25° C, L80B10
	Constant lumen output
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvegengivelse	min 80 Ra, option for 90 Ra
Farvenøjagtighed	3 steps SDCM
Lysstrøm	De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 80 Ra	2700K: 425-5475 lm
	3000K: 425-5600 lm
	4000K: 425-5650 lm
Virkningsgrad	78-86%

Driverdata

Driver	Xitanium Full Xi FP 40 W 0,3-1,0 A, programmerbar
Startstrøm	max 22 A (50% efter 290 µs)
Transientbeskyttelse	L/N-GND: 10 kV, (D4i driver: 8 kV)
	L-N: 6 kV
Operationel levetid	100.000 timer
Dæmpning	5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder	DALI-2, LineSwitch eller
	via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Turn Spot anbefales ikke til lysende over vandret. Spørg for varianter til opadlysende brug.

Varenummer	Turn Spot Halo
8840-	V18, wide 38°, programmerbar, max 35 W
8841-	V18, medium 19°, programmerbar, max 35 W
8842-	V18, narrow 12°, programmerbar, max 35 W

Varenummer	Turn Up
8823-	V18, wide 38°, programmerbar, max 35 W
8824-	V18, medium 19°, programmerbar, max 35 W
8825-	V18, narrow 12°, programmerbar, max 35 W

Arm for vægmontage
8011-	Arm for ét armatur
8012-	Arm for to armaturer

Øvrigt tilbehør
1714-1	Adapter for Ø60 mm mast

Se master og vægbeslag her

Kombineres med

Vælg koderne for farve, farvetemperatur og evt. dæmpning i tabellen.

Farve	Farvetemperatur
01 = raw anodiseret	827 = 2700 K, 80 Ra
4 = grafitgrå	830 = 3000 K, 80 Ra
9 = silvergrå	840 = 4000 K, 80 Ra
17 = corten brown
66 = sort noir 900

Dæmpning	Beskyttelsesklasse
blank = programmerbar	blank = klasse II
D = DALI-2 (4/5-leder kabel)	J = klasse I
F = LineSwitch
R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City

Filter	Montage
blank = intet filter	blank = beslag til cylindrisk mast, Ø76 mm
Y = honeycomb filter	B90 = beslag til konisk mast, Ø60-90 mm
	B121 = beslag til konisk mast, Ø91-121 mm

Korrosionsklasse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel: 8840-66830 = Turn Spot Halo, wide 38°, max 5000 lm, programmerbar, sort noir 900, 3000 K, 80 Ra

Medier & downloads

Produktinformation

Produktblad, Turn Spot + Turn Spot HaloPDF Målskitser, Turn med Zhaga sokkelPDF Anbefalet antal armaturer pr. sikringPDF Produktblad, arm for vægmontagePDF Produktblad, Turn masterPDF Monteringsanvisning, cylindrisk mastPDF Monteringsanvisning, konisk mastPDF Monteringsanvisning, arm for vægmontagePDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Turn Spot HaloDOCX Turn Spot HaloPDF

3D filer

Turn 3D for RevitRFA Turn 3D for Revit - beskrivelseTXT Turn 3D for ArchicadGSM Turn 3D for AutoCadDWG Turn 2D for AutoCadDWG Turn 3D for 3D Studio3DS Turn 3DIFC Turn 3DFBX Turn 3D for SketchupSKP

Fotos

Produktfoto, Turn Spot HaloJPG Turn Spot Halo + Turn Street Halo, silvergråJPG Turn Spot Halo + Turn Street Halo, sort Noir 900JPG Turn Spot Halo, corten brownJPG

Lystekniske data

Turn Spot Halo - uden filter

Wide 38°, 2700 KLDT Wide 38°, 2700 KPDF Wide 38°, 3000 KLDT Wide 38°, 3000 KPDF Wide 38°, 4000 KLDT Wide 38°, 4000 KPDF Medium 19°, 2700 KLDT Medium 19°, 2700 KPDF Medium 19°, 3000 KLDT Medium 19°, 3000 KPDF Medium 19°, 4000 KLDT Medium 19°, 4000 KPDF Narrow 12°, 2700 KLDT Narrow 12°, 2700 KPDF Narrow 12°, 3000 KLDT Narrow 12°, 3000 KPDF Narrow 12°, 4000 KLDT Narrow 12°, 4000 KPDF

Turn Spot Halo - honeycomb filter

Wide 38°, honeycomb filter, 2700 KLDT Wide 38°, honeycomb filter, 2700 KPDF Wide 38°, honeycomb filter, 3000 KLDT Wide 38°, honeycomb filter, 3000 KPDF Wide 38°, honeycomb filter, 4000 KLDT Wide 38°, honeycomb filter, 4000 KPDF Medium 19°, honeycomb filter, 2700 KLDT Medium 19°, honeycomb filter, 2700 KPDF Medium 19°, honeycomb filter, 3000 KLDT Medium 19°, honeycomb filter, 3000 KPDF Medium 19°, honeycomb filter, 4000 KLDT Medium 19°, honeycomb filter, 4000 KPDF Narrow 12°, honeycomb filter, 2700 KLDT Narrow 12°, honeycomb filter, 2700 KPDF Narrow 12°, honeycomb filter, 3000 KLDT Narrow 12°, honeycomb filter, 3000 KPDF Narrow 12°, honeycomb filter, 4000 KLDT Narrow 12°, honeycomb filter, 4000 KPDF

Hent alle ldt-filer

LDT.zipZIP

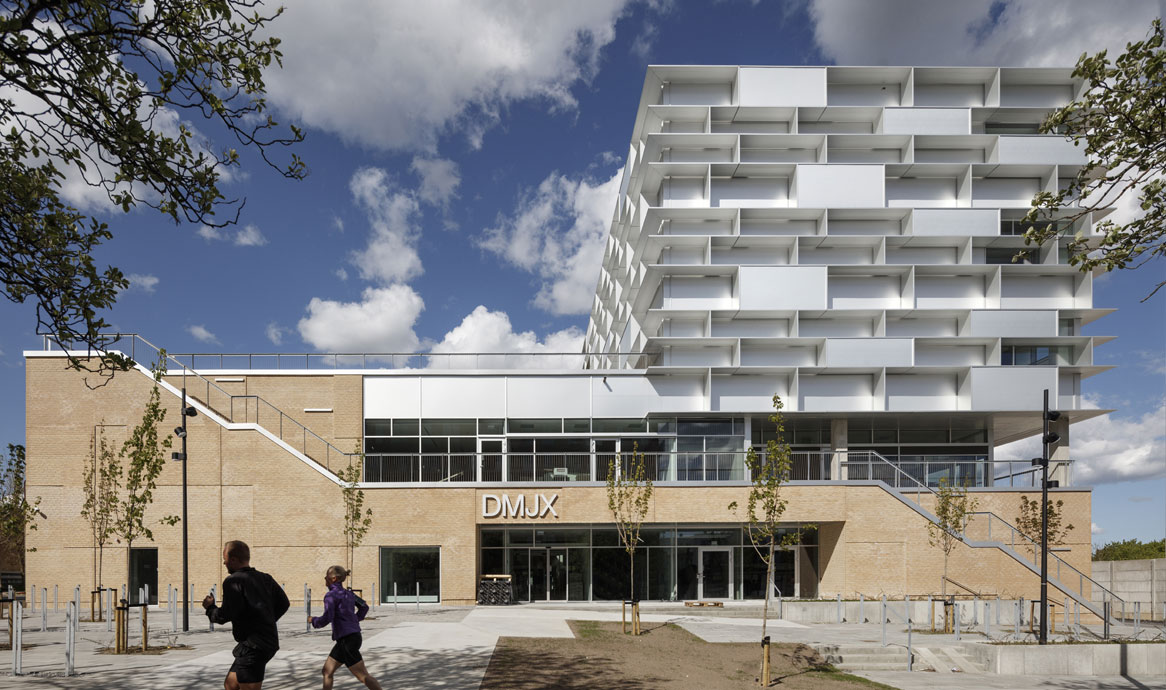

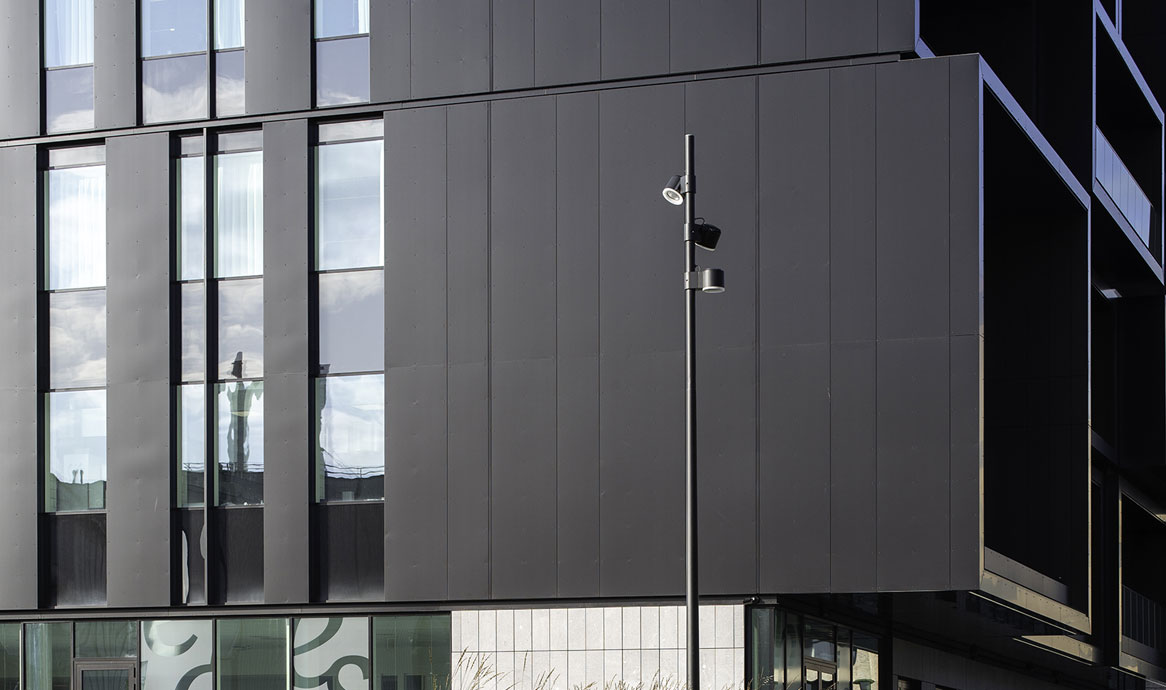

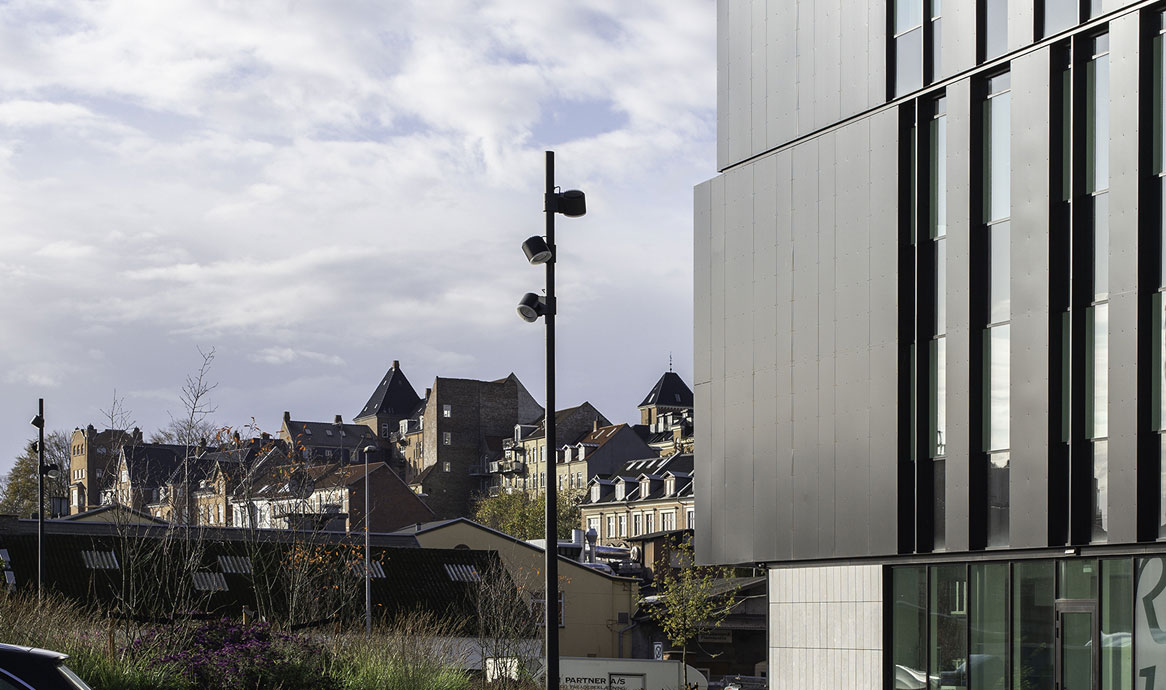

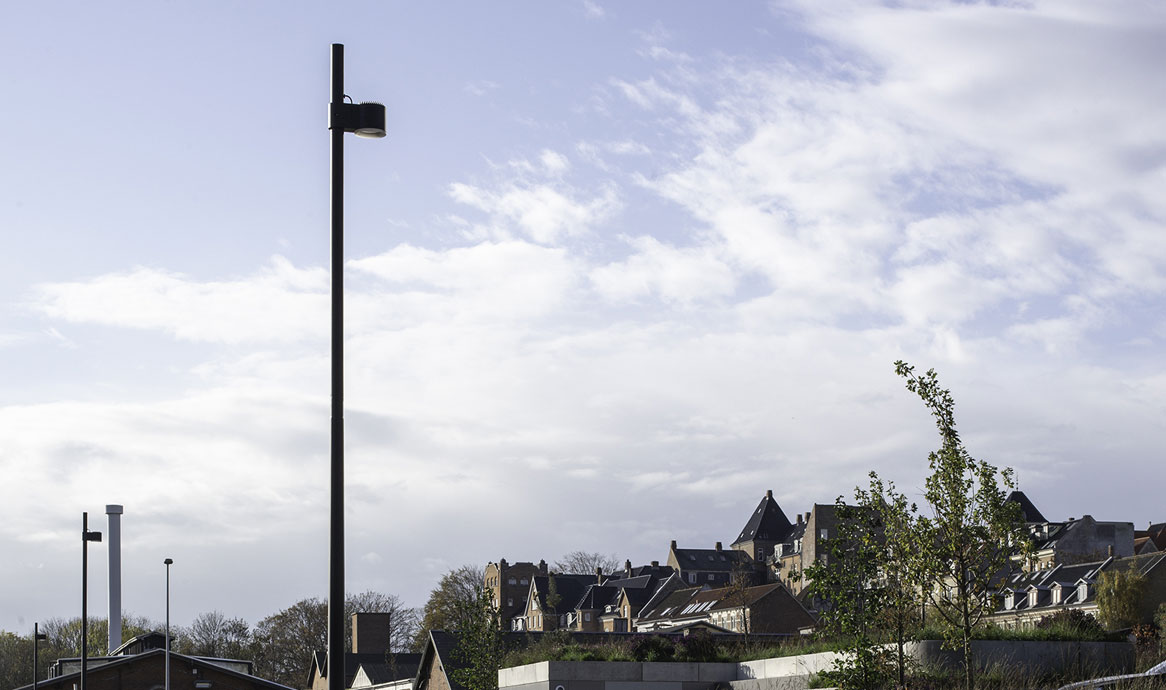

Turn Spot Halo ved Danmarks Medie- og Journalisthøjskole i Aarhus. Arkitekt: Arkitema - Foto: Niels Nygaard

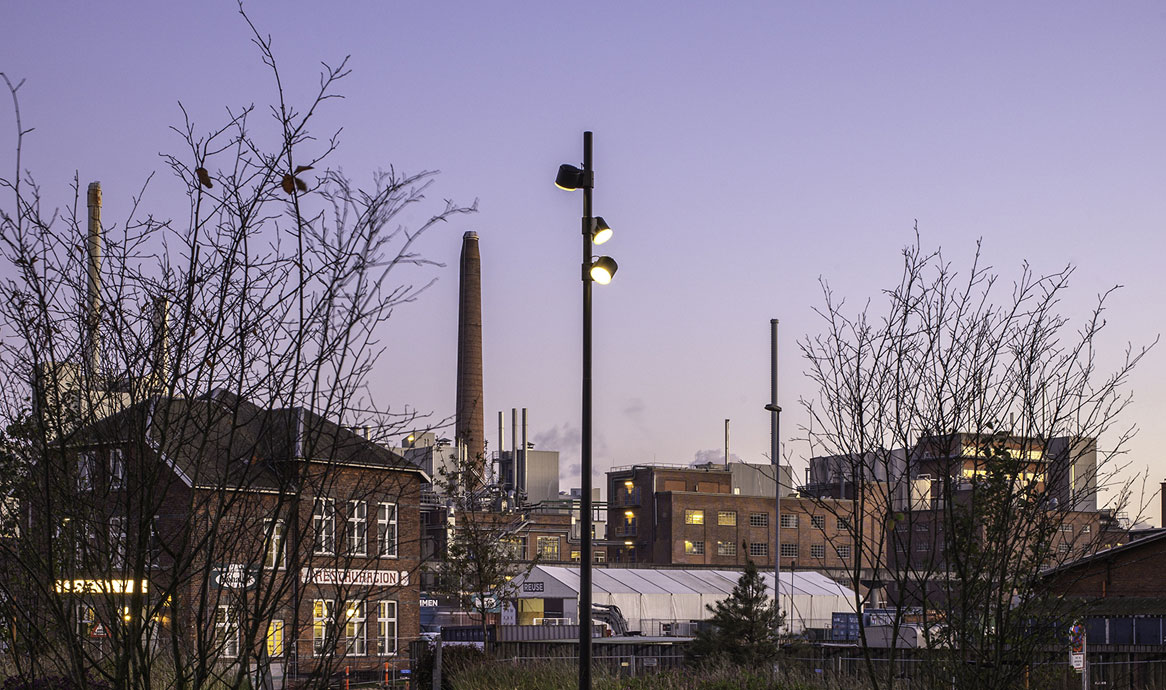

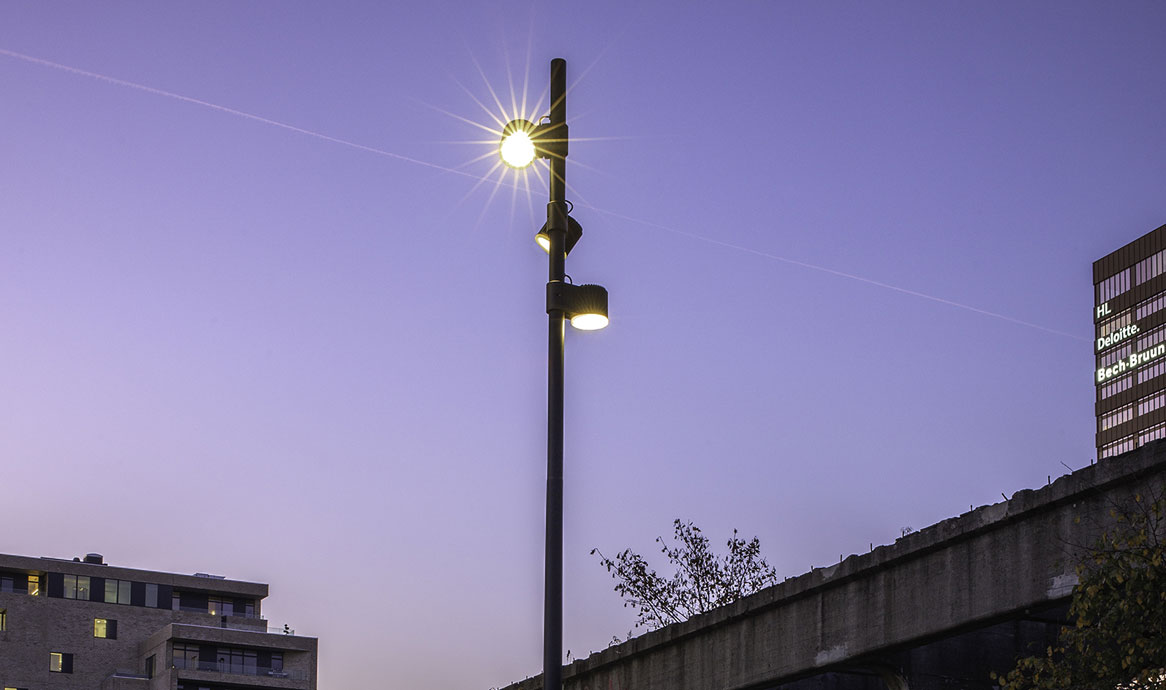

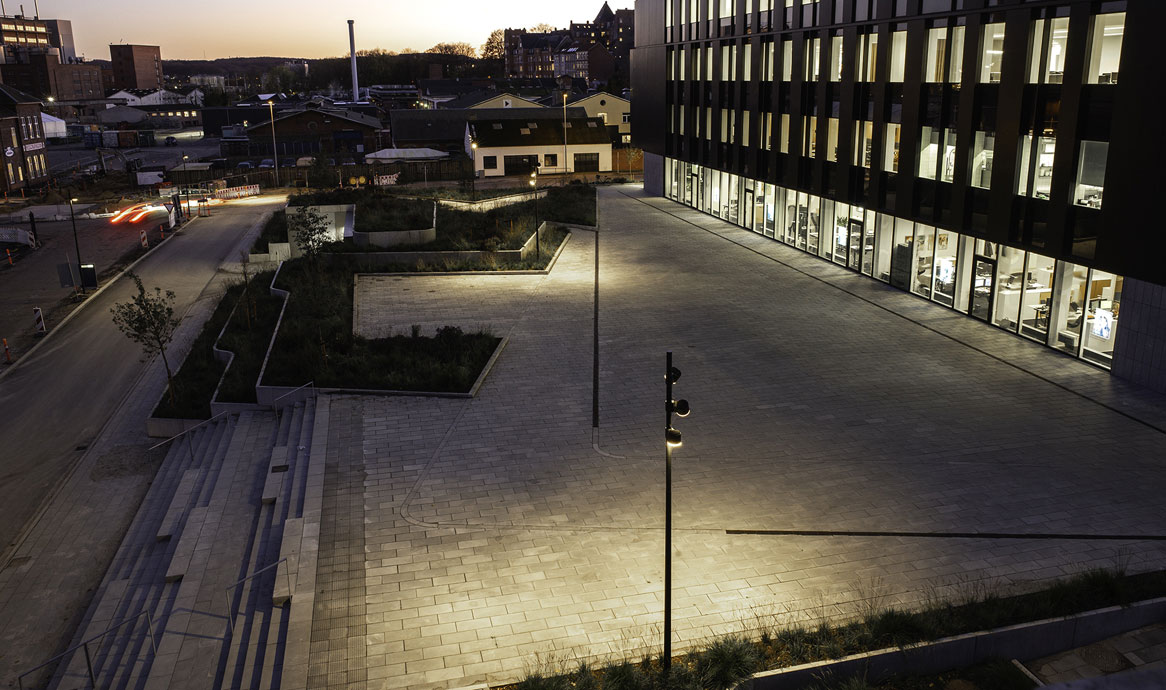

Turn Spot Halo og Turn Street Halo, sort noir 900. Turn Spot er vinklet på masten; Turn Street med linseoptik er nedadrettet.
