NYX 190

Nyx er en serie af udendørs lamper til montering på væg, mast eller stander. NYX opfylder tidens krav om behageligt, blændfrit lys og er i kraft af sin enkle, stærke form med til at præge byens rum ved dagslys.

Nyx 190 armaturet kan monteres på væg eller stander.

Specifikationer

NYX 190

Armaturdata

NYX 190
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Polycarbonat, opaliseret
Montering	På væg, dobbelt rør- eller kabeltilgang, evt. med beslag for synlig installation.
Tilslutning	Sløjfemulighed, max to kabler, 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	2,6 kg

Lyskilde- og driverdata

LED type	Bridgelux Vero 8
Energiforbrug	6, 8 eller 11 W
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvengengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	57%

Driver	LED driver, 20 W
	Dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer	Nyx 190
6877-	8 W Bridgelux Vero 10, 250 mA
6843-	12 W Bridgelux Vero 10, 350 mA
6844-	16 W Bridgelux Vero 10, 500 mA

Tilbehør
1711-	Vægbeslag for synlig installation, kombiner med farvekode

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur, LED
01 = raw anodiseret	927 = 2700 K, 90 Ra
3 = sort RAL 9005	930 = 3000 K, 90 Ra
4 = grafitgrå	940 = 4000 K, 90 Ra
9 = silvergrå
17 = corten brown
66 = sort noir 900

Dæmpning/styring	Klassifikation
blank = uden dæmp	blank = klasse I
V = 1-10 V	K = klasse II
D = DALI

Korrosionsbeskyttelse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 6843-9930 = Nyx 190 12 W LED for vægmontage, silvergrå, 3000 K, 90 Ra

Armaturdata

NYX 190
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: , YW355F, Akzo Nobel
	Silvergrå: MY2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Polycarbonat, matteret
Montering	På stander, dobbelt kabeltilgang
Tilslutning	Sløjfemulighed, max 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I eller II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	2,6 kg

Lyskilde- og driverdata

LED type	2 x Bridgelux V6
Energiforbrug	6, 8, 11 eller 16 W
Operationel levetid	min 100.000 timer ved ta max 25° C, L90B10
Farvetemperatur	2700, 3000 eller 4000 Kelvin
Farvengengivelse	min 90 Ra
Farvenøjagtighed	3 steps SDCM
Virkningsgrad	59%

Standard driver	LED driver, 20 W
	Dæmpbar mod tillæg
Startstrøm	max 5 A (50% efter 50 µs)
Operationel levetid	min 100.000 timer

Programmerbar driver	Xitanium Full Xi FP 22 W, 0,3-1,0 A
Startstrøm	max 14 A (50% efter 400 µs)
Dæmpning	5-trins dæmpning inden for lumenpakken
Transientbeskyttelse	L/N-GND: 8 kV, L-N: 6 kV
Operationel levetid	min 100.000 timer

Varianter og tilbehør

Varenummer	Nyx 190
6889-	6 W Bridgelux V6, 250 mA
6841-	8 W Bridgelux V6, 350 mA
6842-	11 W Bridgelux V6, 500 mA
6888-	16 W Bridgelux V6, 700 mA

Kombineres med

Vælg farvekode m.m. i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Farvetemperatur, LED
01 = raw anodiseret	927 = 2700 K, 90 Ra
3 = sort RAL 9005	930 = 3000 K, 90 Ra
4 = grafitgrå	940 = 4000 K, 90 Ra
9 = silvergrå
17 = corten brown
66 = sort noir 900

Dæmpning/styring	Klassifikation
blank = uden dæmp	K = klasse II
V = 1-10 V	blank = klasse I
D = DALI
E = programmerbar

Korrosionsbeskyttelse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 6841-66930K = Nyx 190, 8 W LED for pullertmontage, noir 900, 3000 K, 90 Ra, uden dæmp, klasse II

Armaturdata

NYX 190
Materiale	Støbt aluminium
Overflade	Raw anodiseret
	Grafitgrå: YW355F, Akzo Nobel
	Silvergrå: Y2370I, Akzo Nobel
	Sort: RAL 9005, SN805G, Akzo Nobel
	Sort: Noir 900 Sablé, SN351F, Akzo Nobel
	Corten brown: YX355F, Akzo Nobel
Afskærmning	Polycarbonat, opaliseret
Montering	På væg, dobbelt rør- eller kabeltilgang, evt. med beslag for synlig installation.
Tilslutning	Sløjfemulighed, max 5 x 2,5 mm2 i skrueløs klemme
Klassifikation	IP66, klasse I, option for klasse II
Vandalklasse	IK10
Korrosionsklasse	C4, option for C5
Vægt	2,6 kg

Lyskildedata

E27	max 57 W, max længde 130 mm, max diameter 58 mm
	Vi anbefaler Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 20.000 timers drift
Virkningsgrad	39%

Varianter og tilbehør

Varenummer	Nyx 190
6022-	E27, max 57 W, max længde 130 mm, max diameter 58 mm

Tilbehør
1100-6	A60 Deco Aurora LED dæmpbar, 7,5 W, 2700 K, 80 Ra, 20.000 timers drift
1711-	Vægbeslag for synlig installation, kombiner med farvekode

Kombineres med

Vælg farvekode i tabellen og byg varenummeret op som vist i eksemplet.

Farve	Klassifikation
01 = raw anodiseret	blank = klasse I
3 = sort RAL 9005	K = klasse II
4 = grafitgrå
9 = silvergrå
17 = corten brown
66 = sort noir 900

Korrosionsbeskyttelse
blank = C4
C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 6022-4 = Nyx 190 E27, grafitgrå

Medier & downloads

Produktinformation

Produktblad Nyx 190 vægarmaturPDF Produktblad Nyx PullertPDF Produktblad Nyx 190 - alle varianterPDF LED-modul til Nyx 190 vægarmaturPDF LED-modul til Nyx 190 for pullertPDF Vægbeslag for synlig installationPDF Monteringsanvisning Nyx 190PDF Monteringsanvisning Nyx 190 for pullertPDF VedligeholdelsePDF RoHS deklarationPDF

Udbudstekster

Nyx 190 + pullerterDOCX Nyx 190 + pullerterPDF

3D filer

Nyx 190 vægRFA Nyx 190 vægLCF Nyx 190 væg3DS Nyx 190 vægDWG Nyx pullertRFA Nyx pullert3DS Nyx pullertDWG

Fotos

Produktfoto, Nyx 190, grafitgråJPG Produktfoto, Nyx 190, silver greyJPG Produktfoto, Nyx 190, corten brownJPG Produktfoto, Nyx 190, sort noir 900JPG Nyx varianter, KastanieparkenPDF

Lystekniske data

LED, vægmontage

LED 6 W, 2700 K, vægmontageLDT LED 6 W, 2700 K, vægmontagePDF LED 6 W, 3000 K, vægmontageLDT LED 6 W, 3000 K, vægmontagePDF LED 6 W, 4000 K, vægmontageLDT LED 6 W, 4000 K, vægmontagePDF LED 8 W, 2700 K, vægmontageLDT LED 8 W, 2700 K, vægmontagePDF LED 8 W, 3000 K, vægmontageLDT LED 8 W, 3000 K, vægmontagePDF LED 8 W, 4000 K, vægmontageLDT LED 8 W, 4000 K, vægmontagePDF LED 11 W, 2700 K, vægmontageLDT LED 11 W, 2700 K, vægmontagePDF LED 11 W, 3000 K, vægmontageLDT LED 11 W, 3000 K, vægmontagePDF LED 11 W, 4000 K, vægmontageLDT LED 11 W, 4000 K, vægmontagePDF

LED, pullertmontage

LED 6 W, 2700 K, pullertmontageLDT LED 6 W, 2700 K, pullertmontagePDF LED 6 W, 3000 K, pullertmontageLDT LED 6 W, 3000 K, pullertmontagePDF LED 6 W, 4000 K, pullertmontagePDF LED 6 W, 4000 K, pullertmontagePDF LED 8 W, 2700 K, pullertmontageLDT LED 8 W, 2700 K, pullertmontagePDF LED 8 W, 3000 K, pullertmontageLDT LED 8 W, 3000 K, pullertmontagePDF LED 8 W, 4000 K, pullertmontageLDT LED 8 W, 4000 K, pullertmontagePDF LED 11 W, 2700 K, pullertmontageLDT LED 11 W, 2700 K, pullertmontagePDF LED 11 W, 3000 K, pullertmontageLDT LED 11 W, 3000 K, pullertmontagePDF LED 11 W, 4000 K, pullertmontageLDT LED 11 W, 4000 K, pullertmontagePDF LED 16 W, 2700 K, pullertmontageLDT LED 16 W, 2700 K, pullertmontagePDF LED 16 W, 3000 K, pullertmontageLDT LED 16 W, 3000 K, pullertmontagePDF LED 16 W, 4000 K, pullertmontageLDT LED 16 W, 4000 K, pullertmontagePDF

Hent alle ldt-filer

LDT.zipZIP

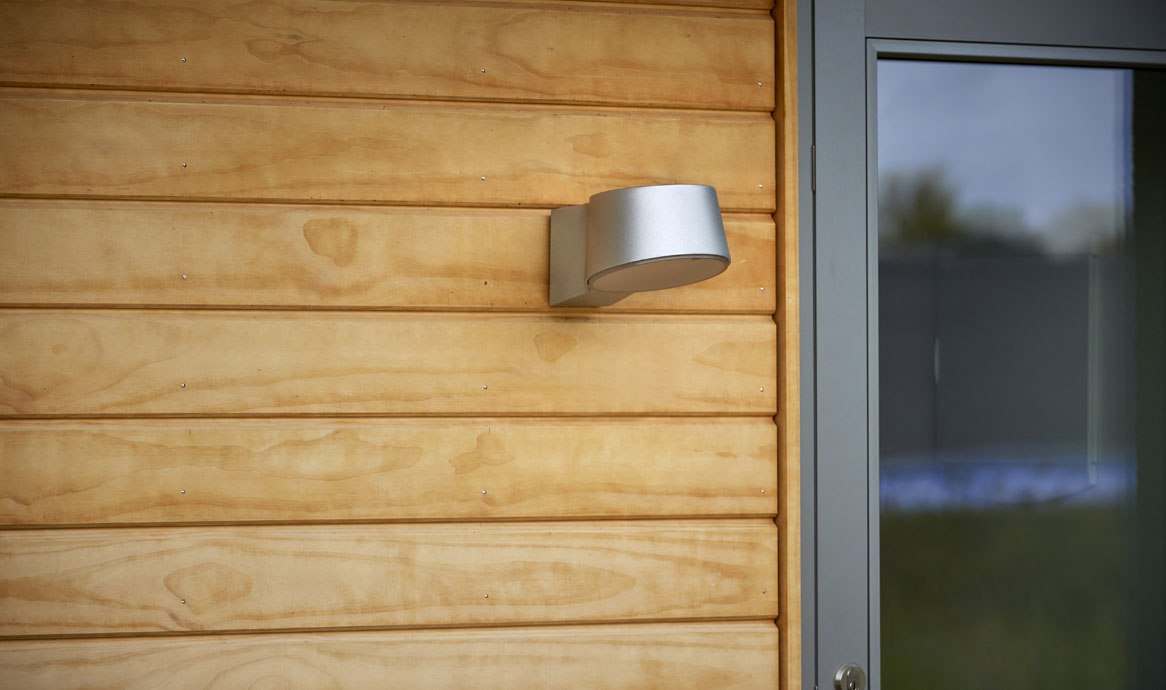

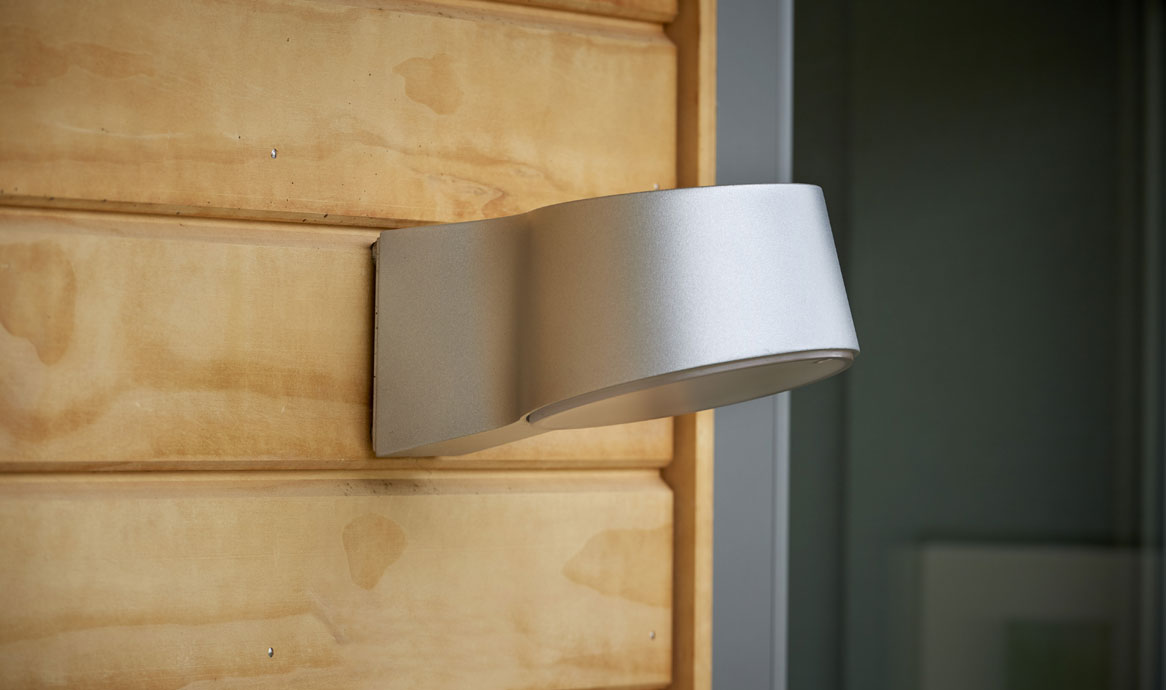

Nyx 190 silvergrå, Boligforeningen Kastanieparken, Hillerød

Umbraco.Cms.Core.Models.Link Se flere billeder fra Hillerød

Nyx 190 silvergrå - Boligforeningen Kastanieparken Hillerød.

Umbraco.Cms.Core.Models.Link Se flere billeder fra Kastanieparken.

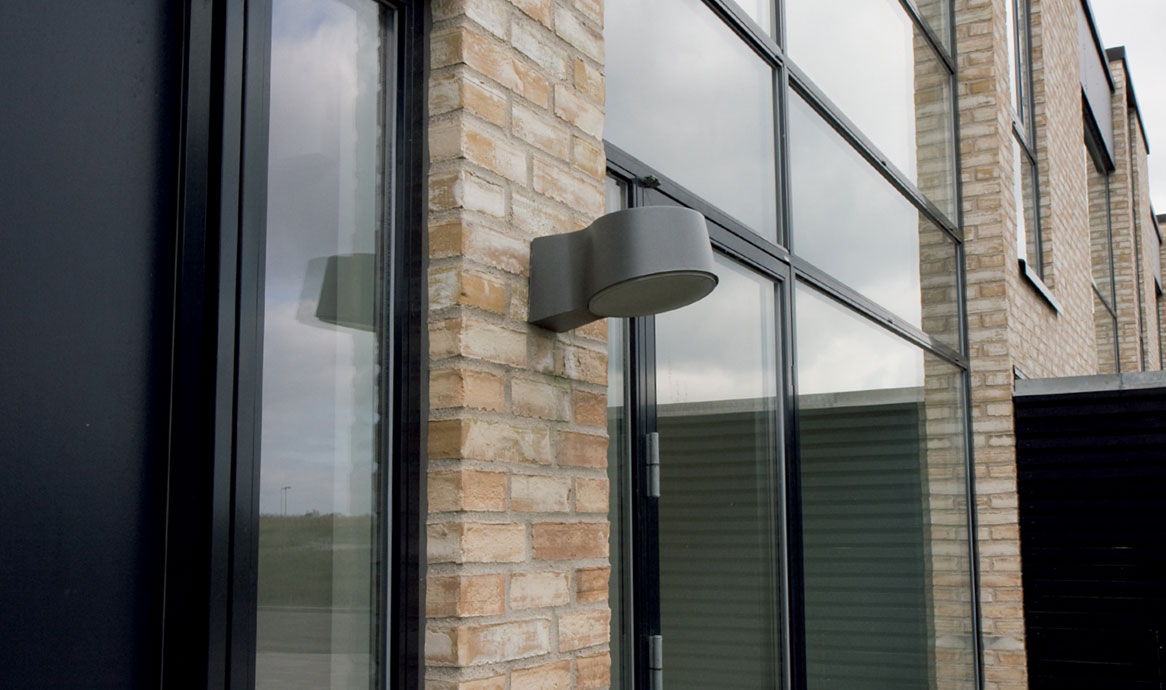

Nyx 190 grafitgrå, Fredensborg. Byggeri: Arkitema

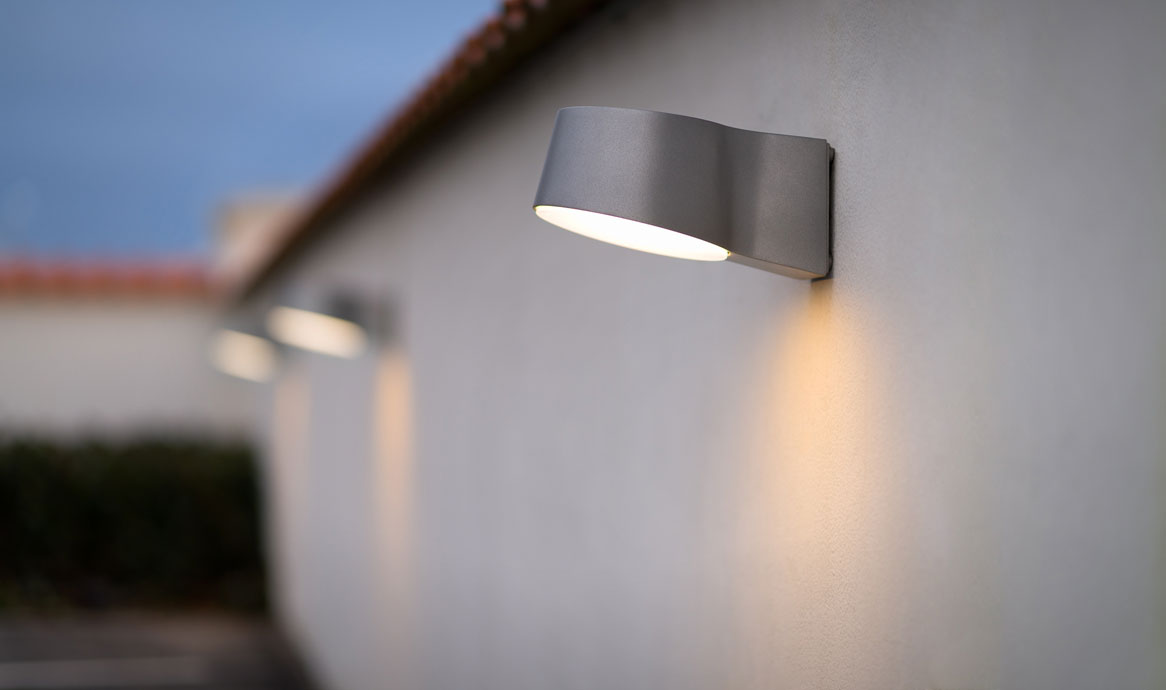

Nyx 190 på væg - Favrholm, Hillerød

Umbraco.Cms.Core.Models.Link Se flere billeder fra Favrholm

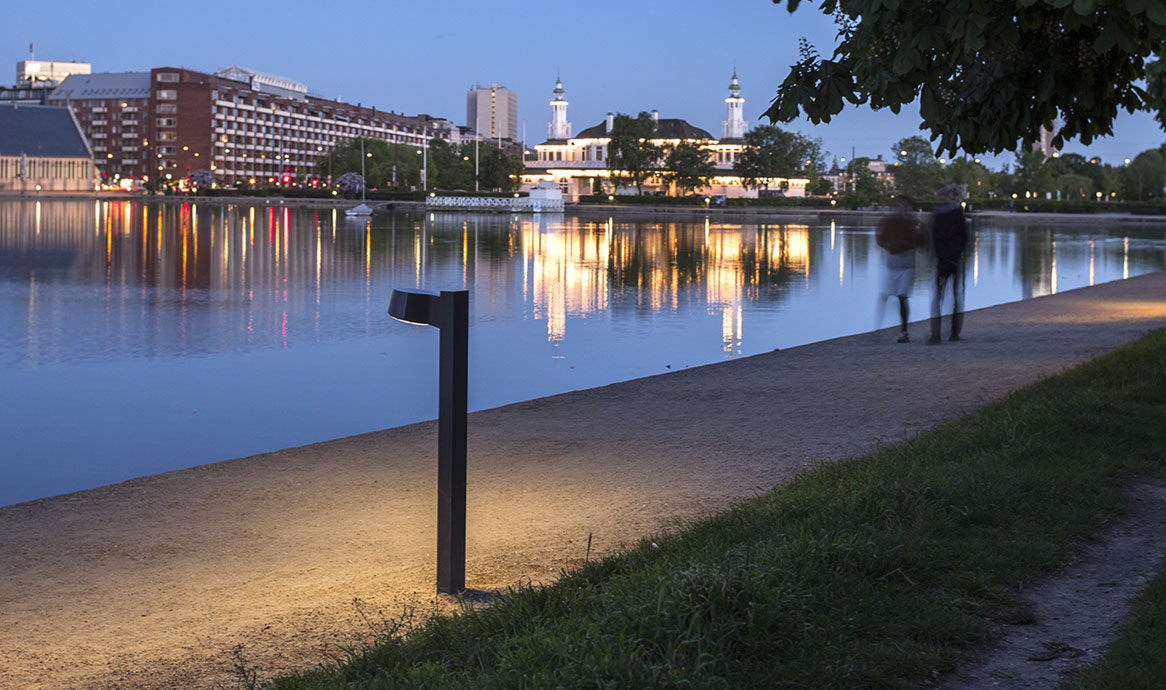

Nyx pullerten gør det trygt at færdes omkring søerne i København.

Umbraco.Cms.Core.Models.Link Se flere billeder fra København her

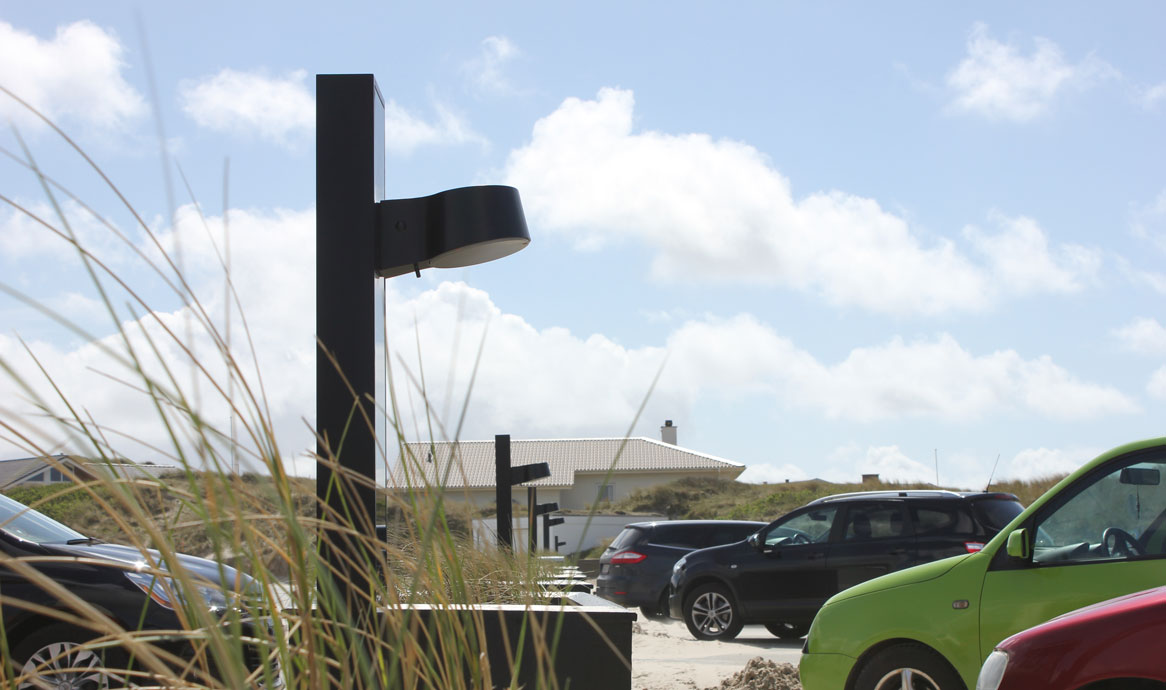

Nyx 190 på solcellemast - Henne Strand

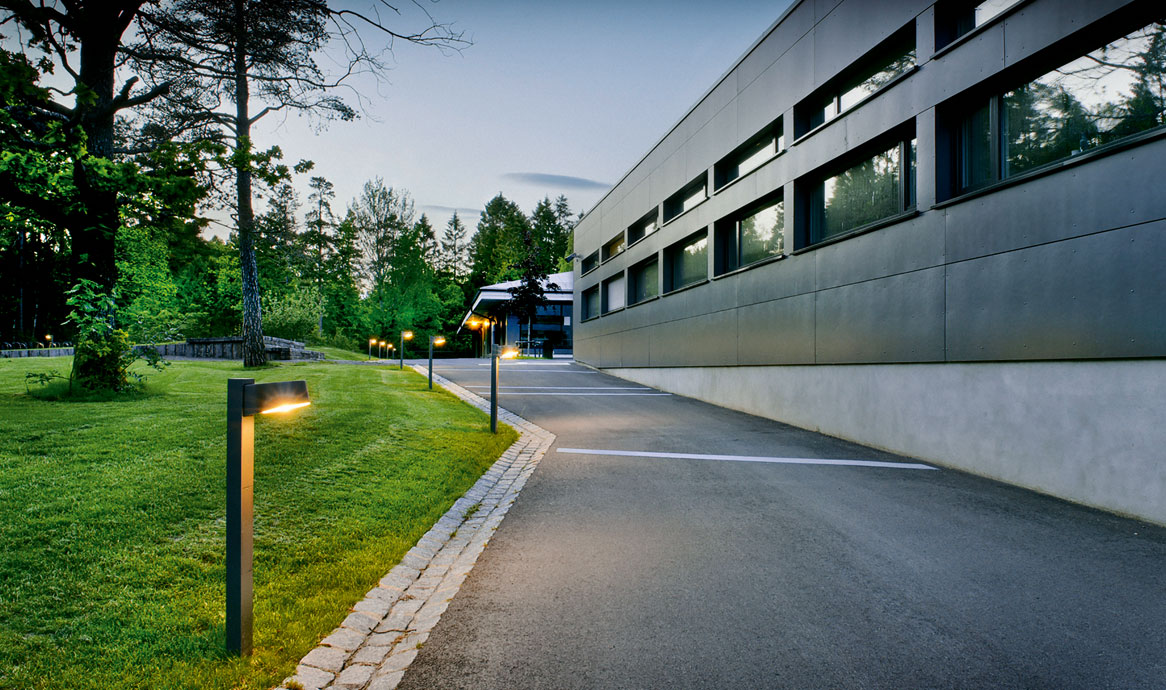

Nyx pullert ved ungdomsskole i Norge

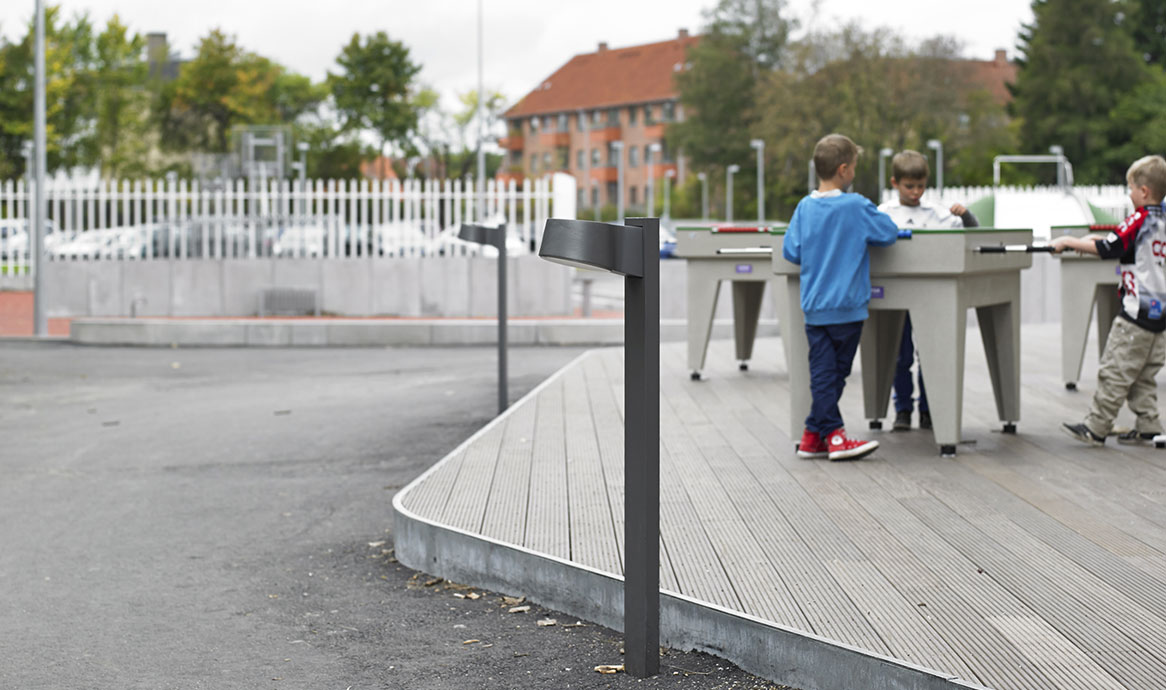

Nyx pullert 1000 grafitgrå - Bagsværd Ny Skole

Umbraco.Cms.Core.Models.Link Se flere billeder her

Masu Planning har brugt Nyx serien i Bjerglandsbyen i Brønshøj; her Nyx Pullert.

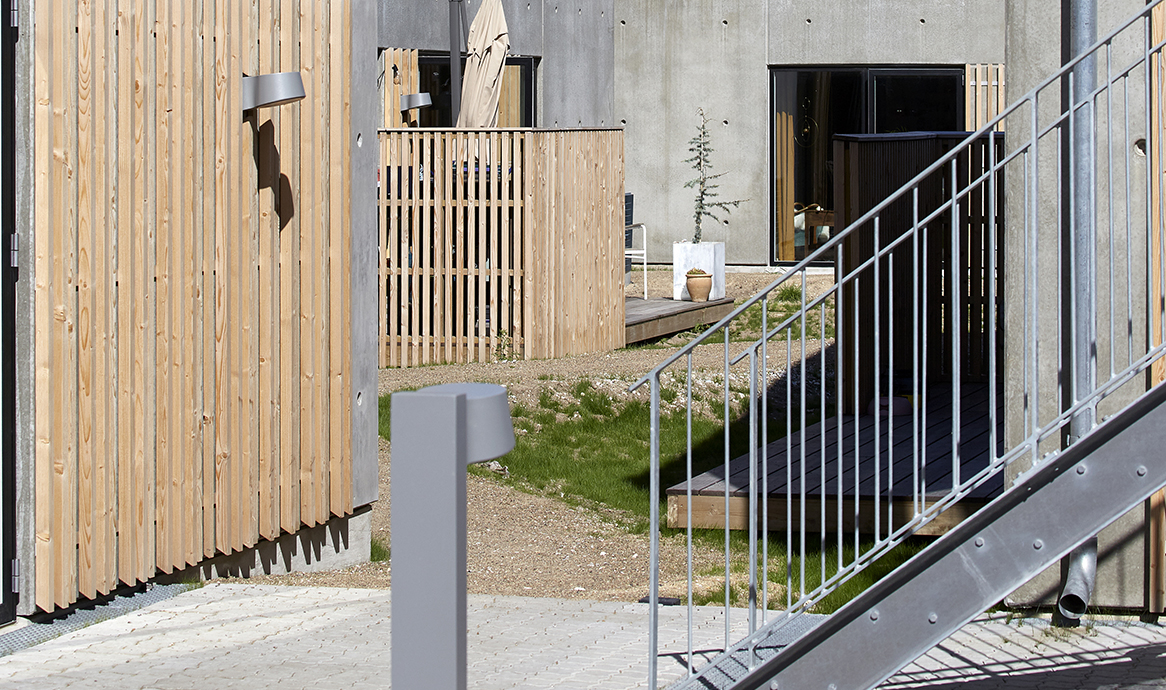

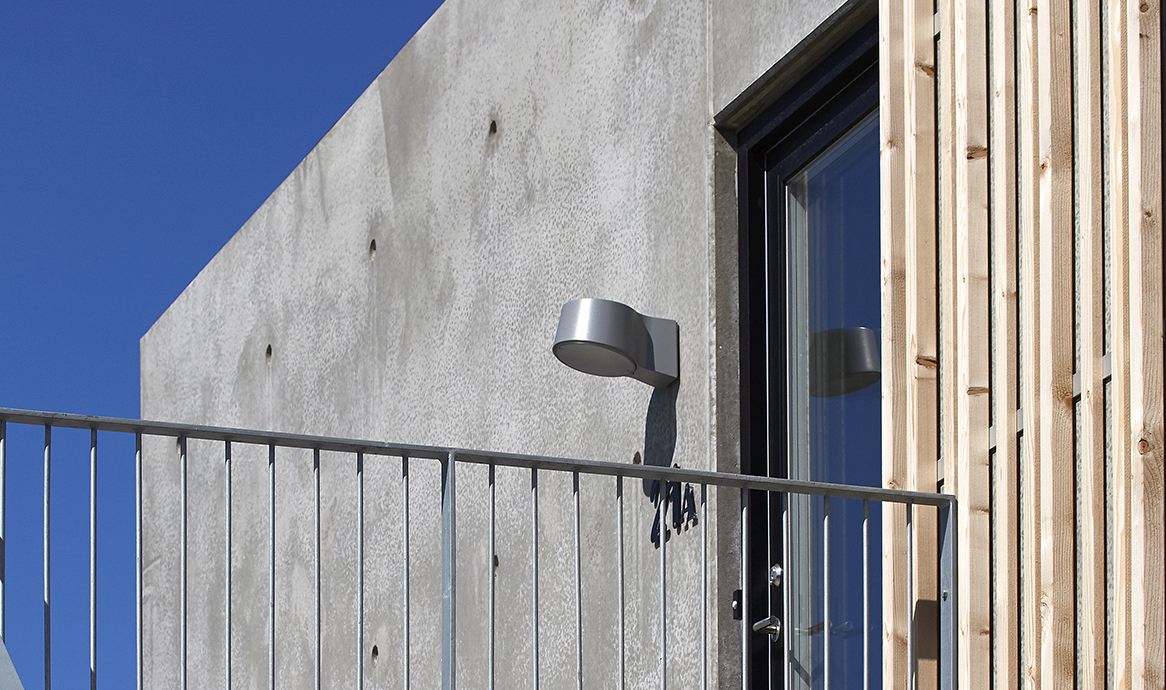

Nyx 190, silvergrå, Redebo, Klitmøller, Loop Architects

Nyx 190 væg og pullertarmatur, Redebo, Klitmøller, Loop Architects

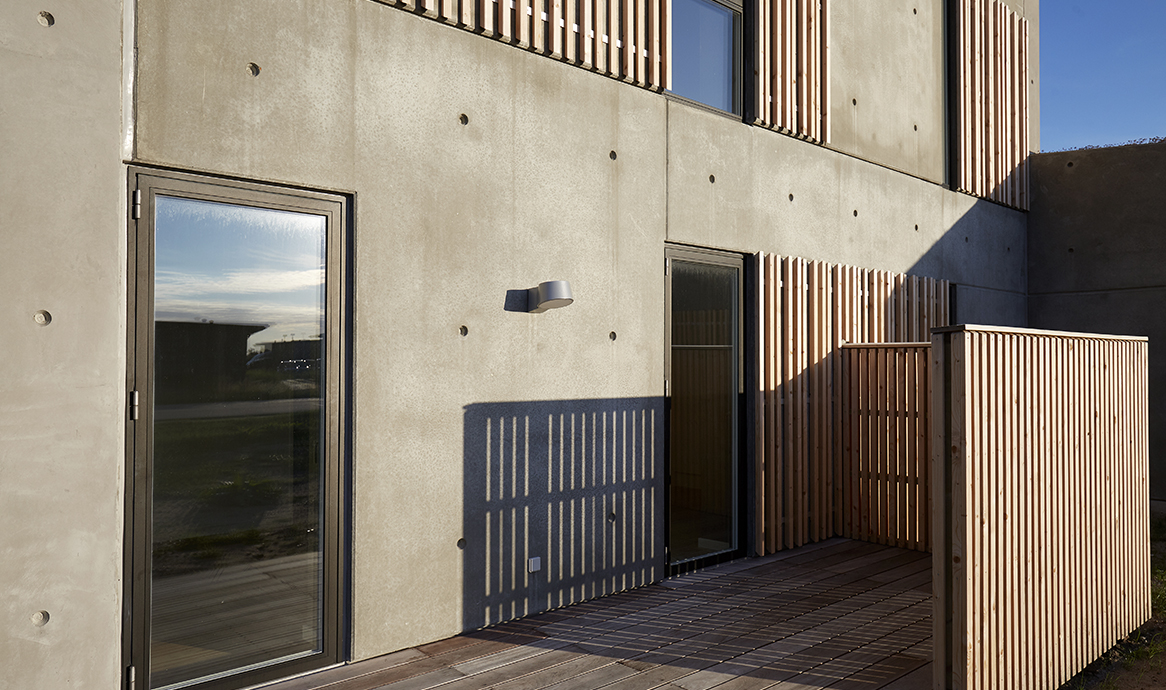

Nyx 190, silvergrå, Redebo, Klitmøller, Loop Architects

DesignVilhelm Lauritzen Arkitekter

Historien om Nyx begynder i 2004 da Vilhelm Lauritzen Arkitekter præsenterede første udkast til en væglampe i to størrelser. Designet var enkelt, men karakteristisk og let genkendeligt. Nyx adskilte sig desuden fra tidens øvrige lamper ved at være udført som et støbt emne i et let materiale, aluminium. Serien udviklede sig hurtigt til også at omfatte mast- og standerlamper, og i dag benyttes Nyx lamperne både i byggeriet og i vejbelysningen.
