Turn er en ny armaturserie, som FRIIS & MOLTKE Design har tegnet for Focus Lighting.
Mere om FRIIS & MOLTKE Design her.
Medier &
downloads
TURN HALO
Vælg variant

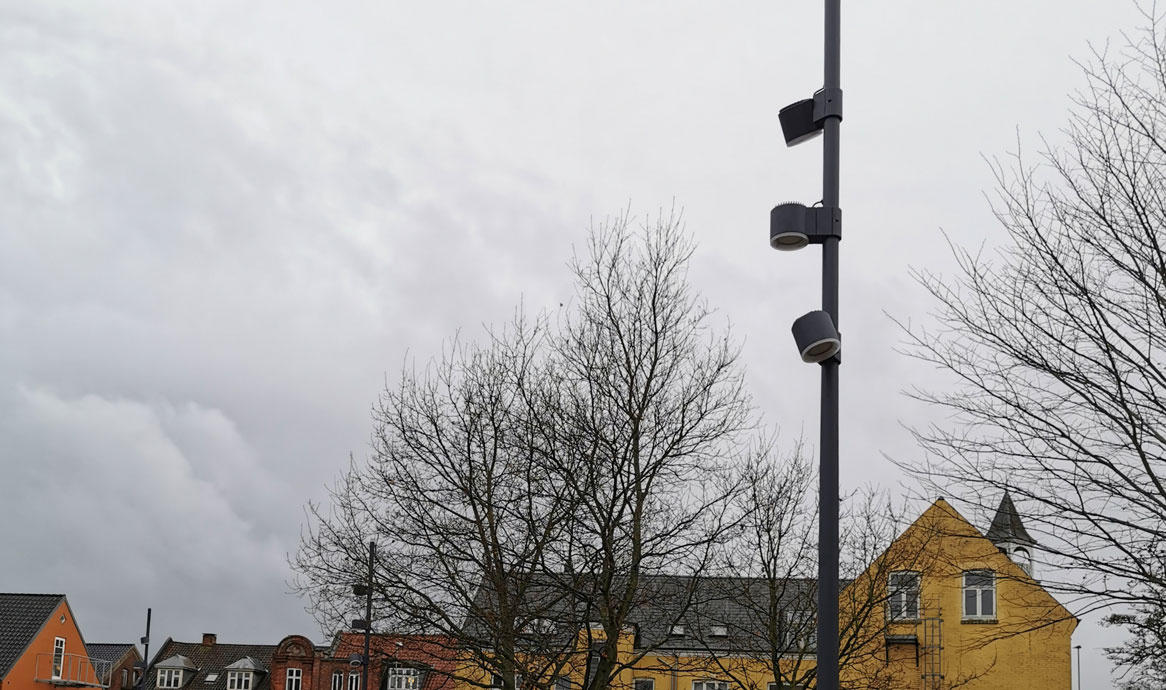

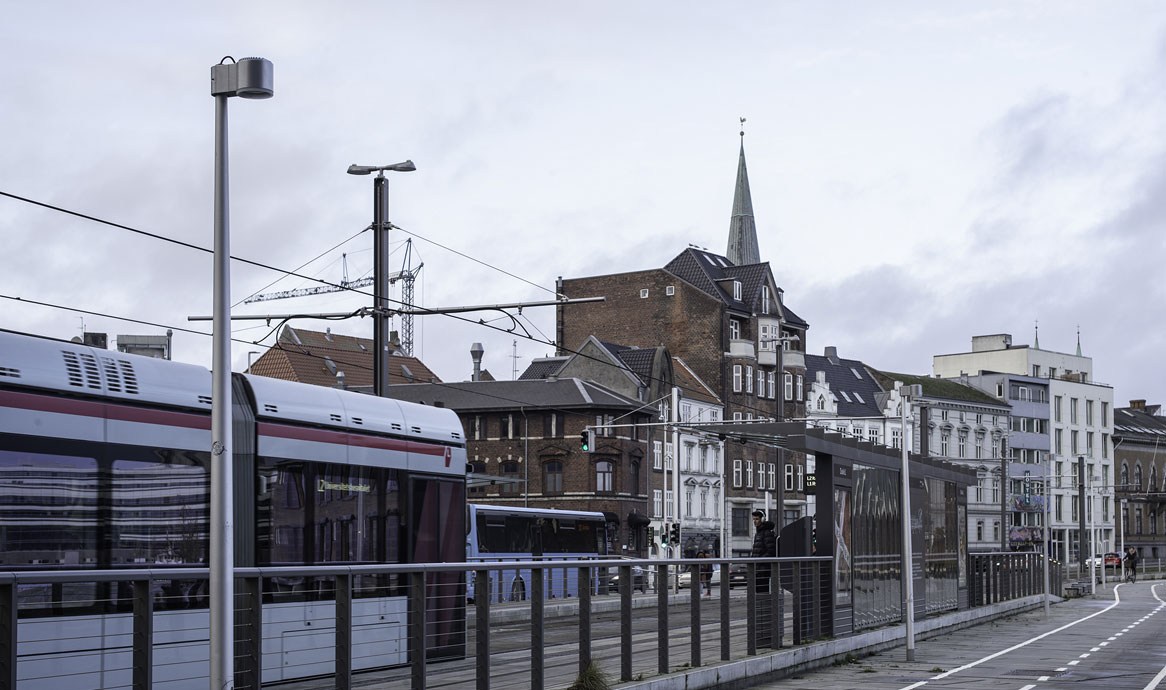

Turn Halo er afsluttet med en kort, opaliseret ring i acryl, som åbner armaturet og giver optisk føring.

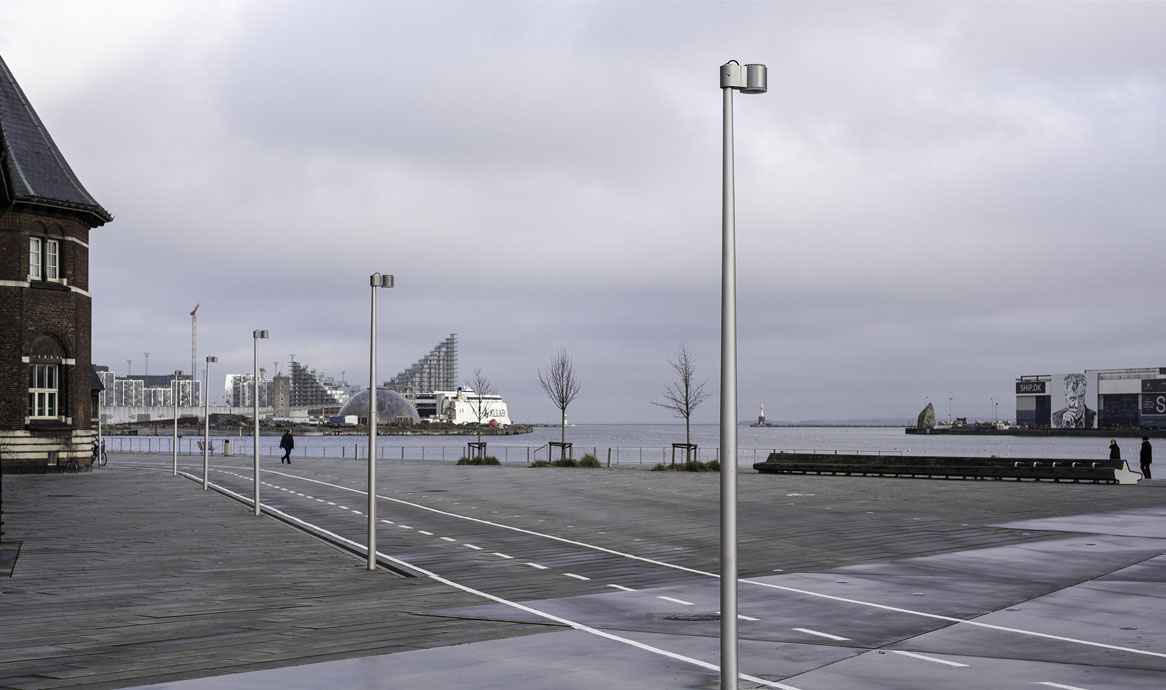

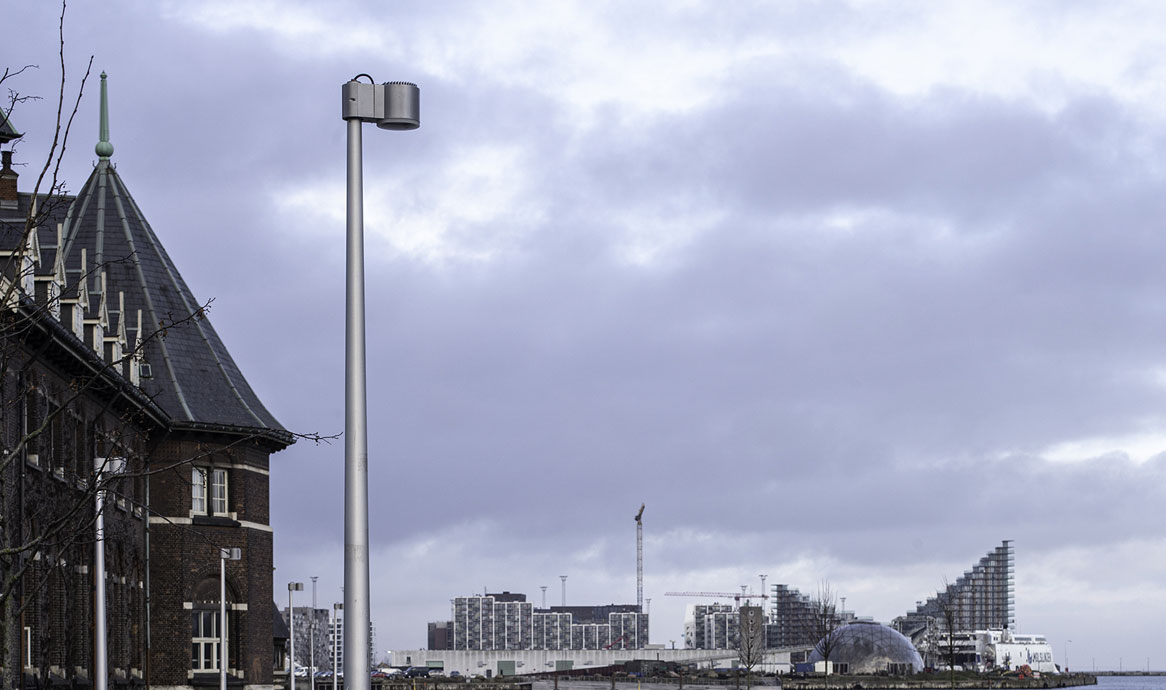

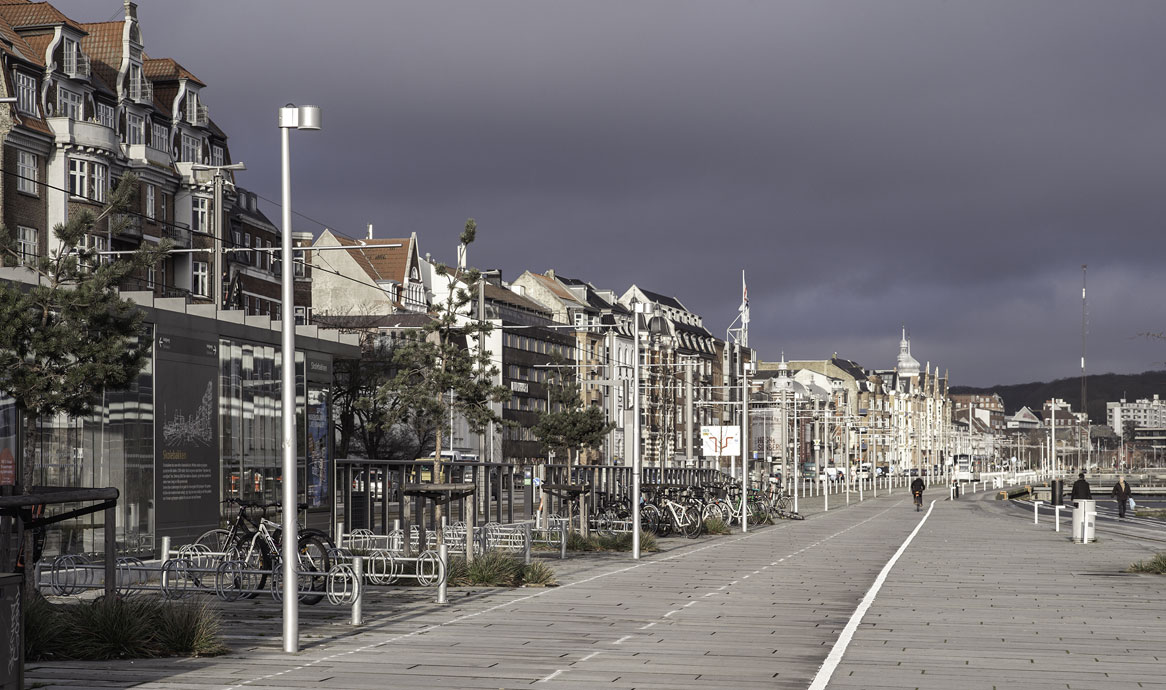

Her som Turn Street Halo med asymmetrisk lys.

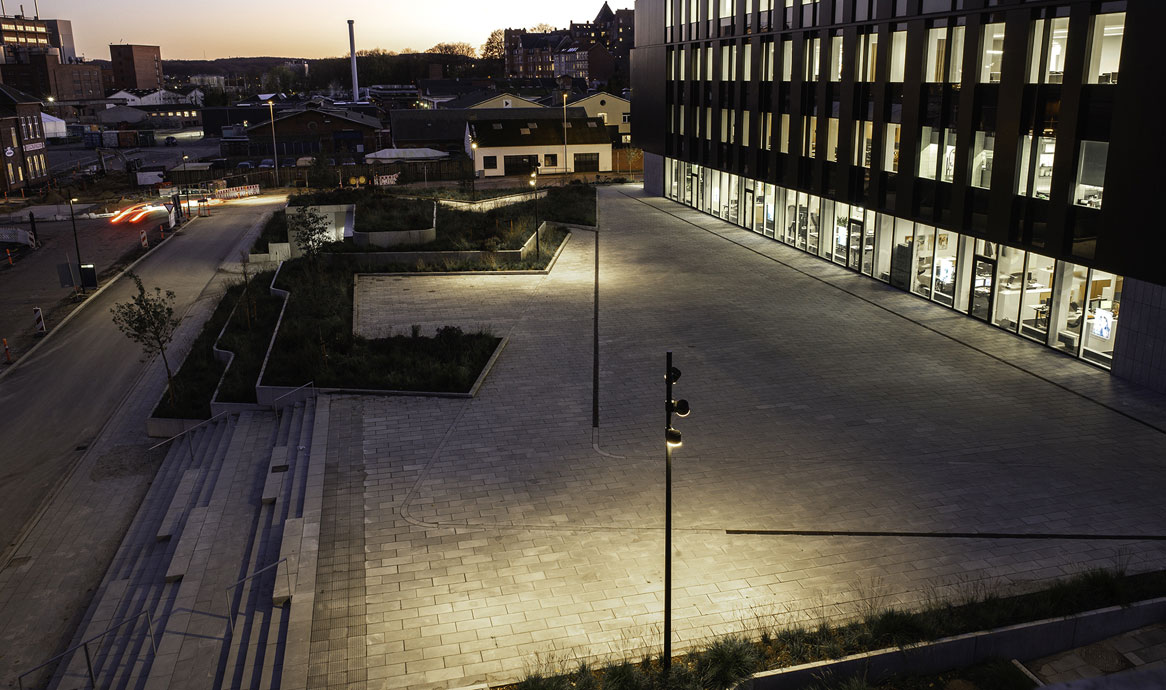

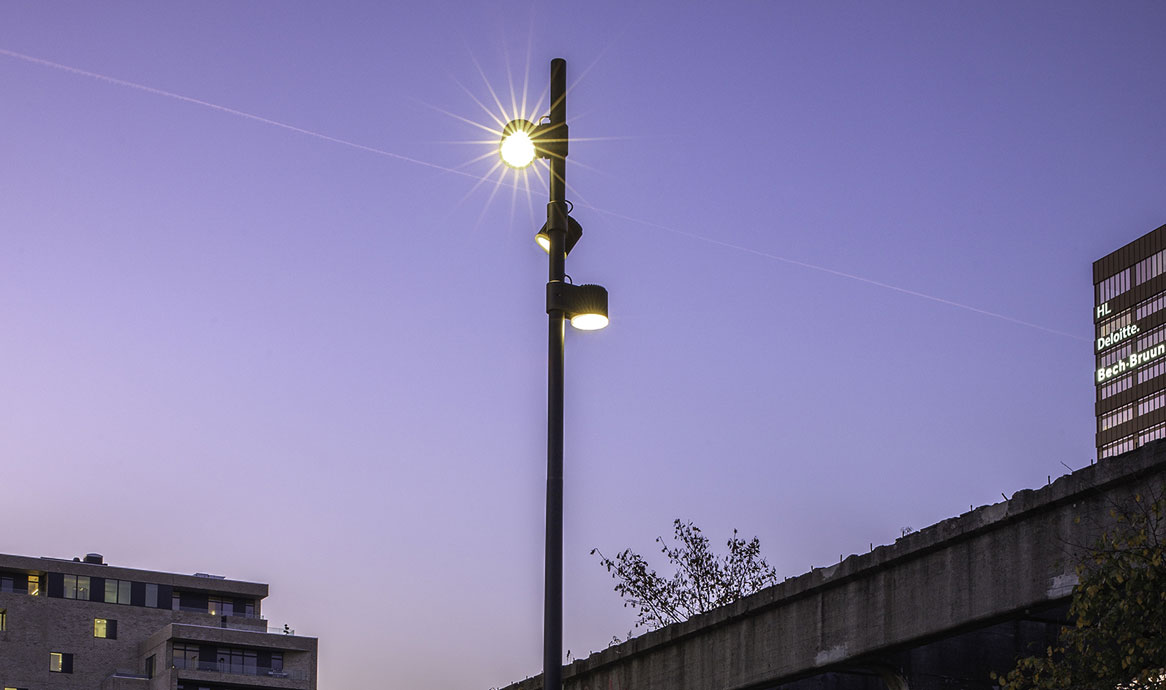

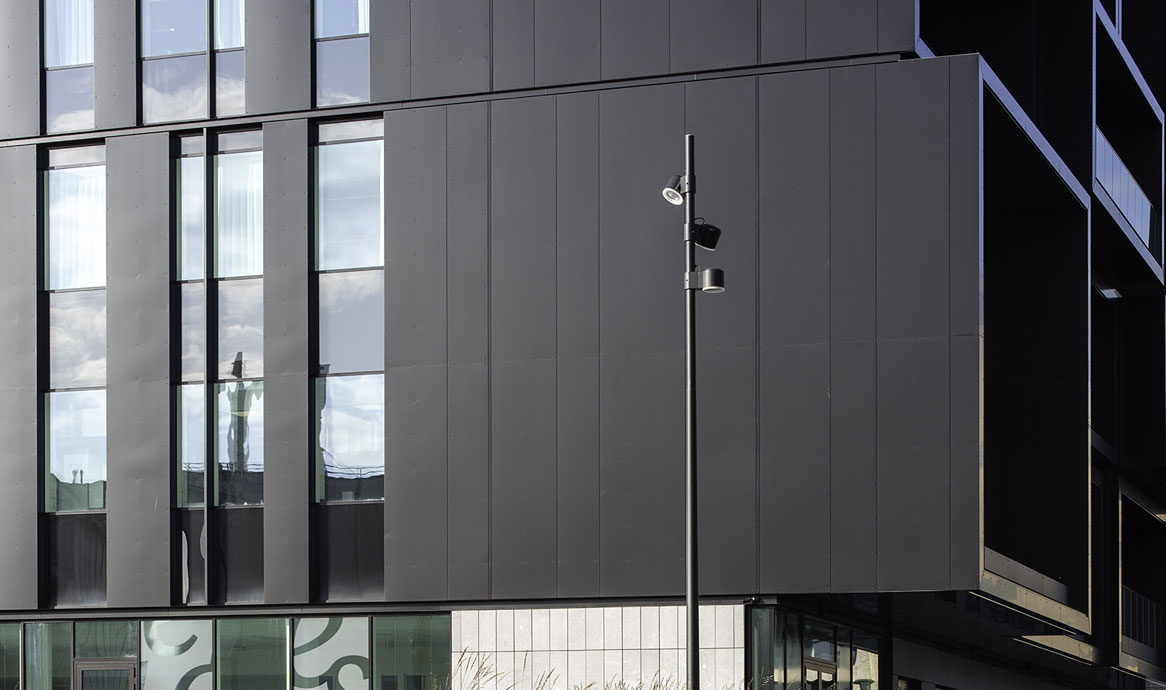

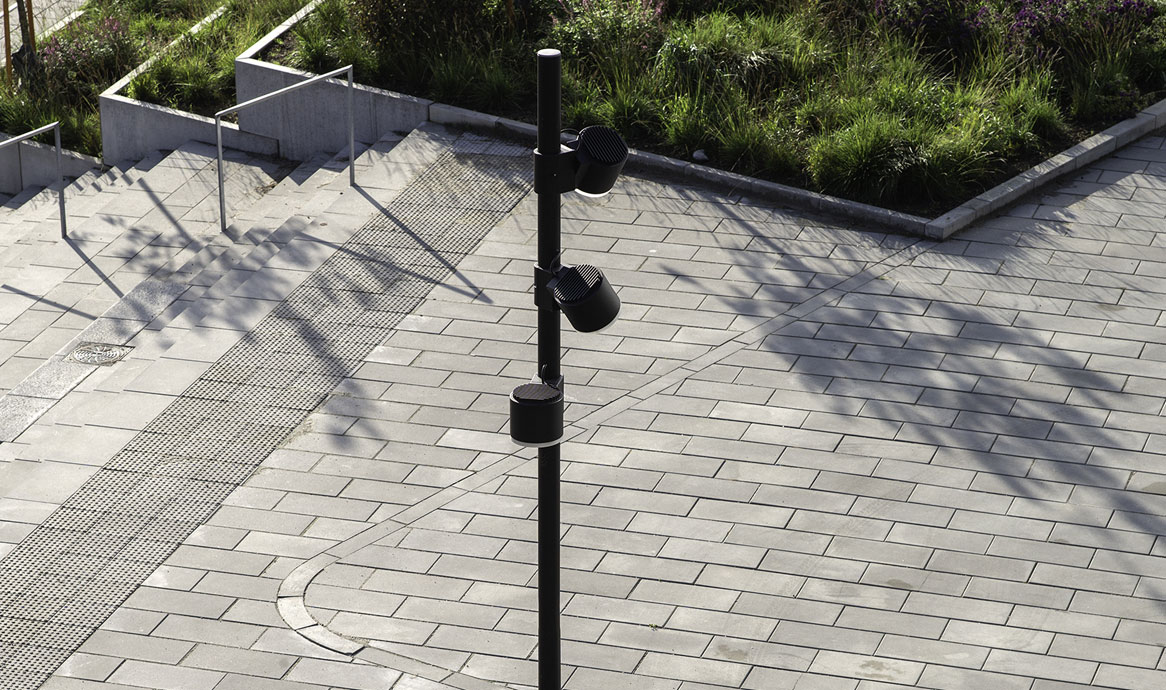

Kombinationen af spotlys og asymmetrisk lys udvider det lysskabte rum og giver nye muligheder med få master.
Specifikationer
TURN STREET HALO
Armaturdata
| TURN STREET HALO | |
|---|---|
| Materiale | Støbt aluminium og opaliseret acryl |
| Overflade/farver | Raw anodiseret |
| Grafitgrå: YW355F, Akzo Nobel | |
| Silvergrå: Y2370I, Akzo Nobel | |
| Corten brown: YX355F, Akzo Nobel | |
| Sort: Noir 900 Sablé, SN351F, Akzo Nobel | |
| Afskærmning | Klart glas med silketryk i kanten |

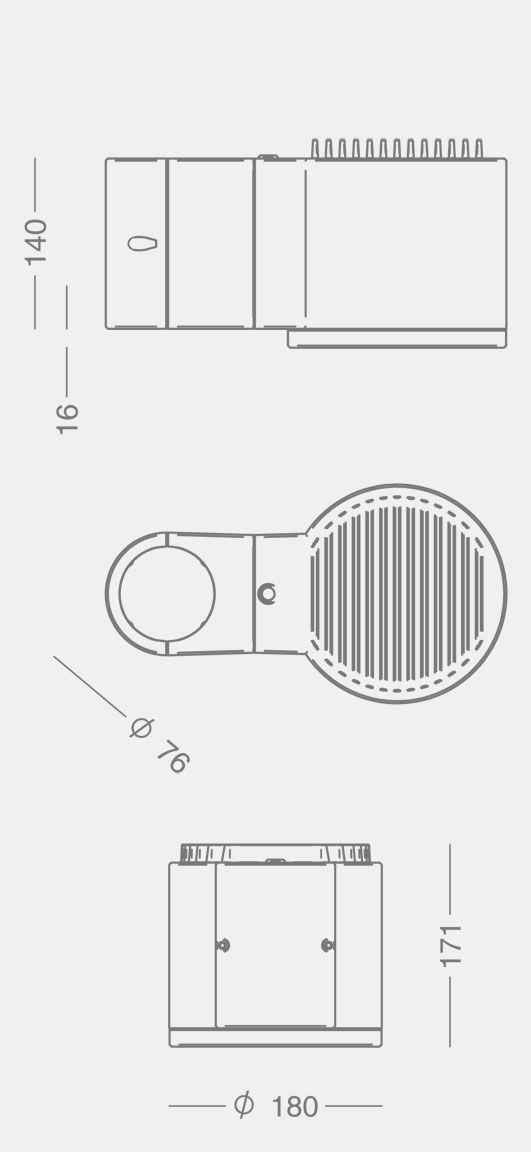

| Montering | Standardbeslag til Ø76 mm cylindrisk mast |
| Fås med fleksibelt beslag til konisk mast og cylindrisk > Ø76 mm | |
| Ø60 mm mast adapter fås som tilbehør | |
| 8,5 m ledning, 2 x 1 mm2, er monteret i armaturet | |
| Tilslutning | I mast |
| Klassifikation | IP66, klasse II; benyt kode for klasse I |
| Vandalklasse | IK08 |
| Korrosionsklasse | C4, option for C5 |
| Vægt | 5,8 kg |
| Vindfladeareal | 0,053 m2 |
LED-data
| LED med linser | 1 x DA 2x4, T3 linser |
|---|---|
| Operationel levetid | min 100.000 timer ved ta max 25° C, L100B10 |
| Constant lumen output | |
| Farvetemperatur | 2700, 3000 eller 4000 Kelvin |
| Farvegengivelse | min 80 Ra |
| Farvenøjagtighed | 5 steps SDCM |
| Lysstrøm | De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet. |
| LED-lumen, 80 Ra | 2700K: 320-2500 lm |
| 3000K: 350-2700 lm | |
| 4000K: 375-2800 lm | |
| Virkningsgrad | 86% |
Driverdata
| Driver | Xitanium Full Xi FP 22 W 0.3-1.0 A, programmerbar |
|---|---|
| Startstrøm | max 22 A (50% efter 290 µs) |
| Transientbeskyttelse | L/N-GND: 10 kV, (D4i driver: 8 kV) |
| L-N: 6 kV | |
| Operationel levetid | 100.000 timer |
| Dæmpning | 5-trins dæmpning inden for lumenpakken |
| Alternative styringsmuligheder | DALI-2, LineSwitch eller |
| via Zhaga book 18 sokkel, D4i |
Varianter og tilbehør
| Varenummer | Turn Street Halo |
|---|---|
| 8920- | 1xDA 2x4, T3 linser |
| Tilbehør | |
|---|---|
| 1714-1 | Adapter for Ø60 mm mast |
| Se master og vægbeslag her |
|---|
Kombineres med
Select colour, colour temperature, dimming, etc. in the table.
| Farve | Farvetemperatur |
|---|---|
| 01 = raw anodiseret | 827 = 2700 K, 80 Ra |
| 4 = grafitgrå | 830 = 3000 K, 80 Ra |
| 9 = silvergrå | 840 = 4000 K, 80 Ra |
| 17 = corten brown | |
| 66 = sort noir 900 |
| Dæmpning | Beskyttelsesklasse |
|---|---|
| blank = programmerbar | blank = klasse II |
| D = DALI-2 (4/5-leder kabel) | J = klasse I |
| F = LineSwitch | |
| R = Zhaga book 18 sokkel, opadrettet | |
| RC = Zhaga book 18 sokkel, City Touch / Interact City |
| Montage | Korrosionsklasse |
|---|---|
| blank = beslag til cylindrisk mast, Ø76 mm | blank = C4 |
| B90 = beslag til konisk mast, Ø60-90 mm | C5 = C5 coating (tilføj C5 efter farvekoden) |
| B121 = beslag til konisk mast, Ø91-121 mm |
Eksempel: 8920-4830 = Turn Street Halo, programmerbar, grafitgrå, 3000 K, 80 Ra
