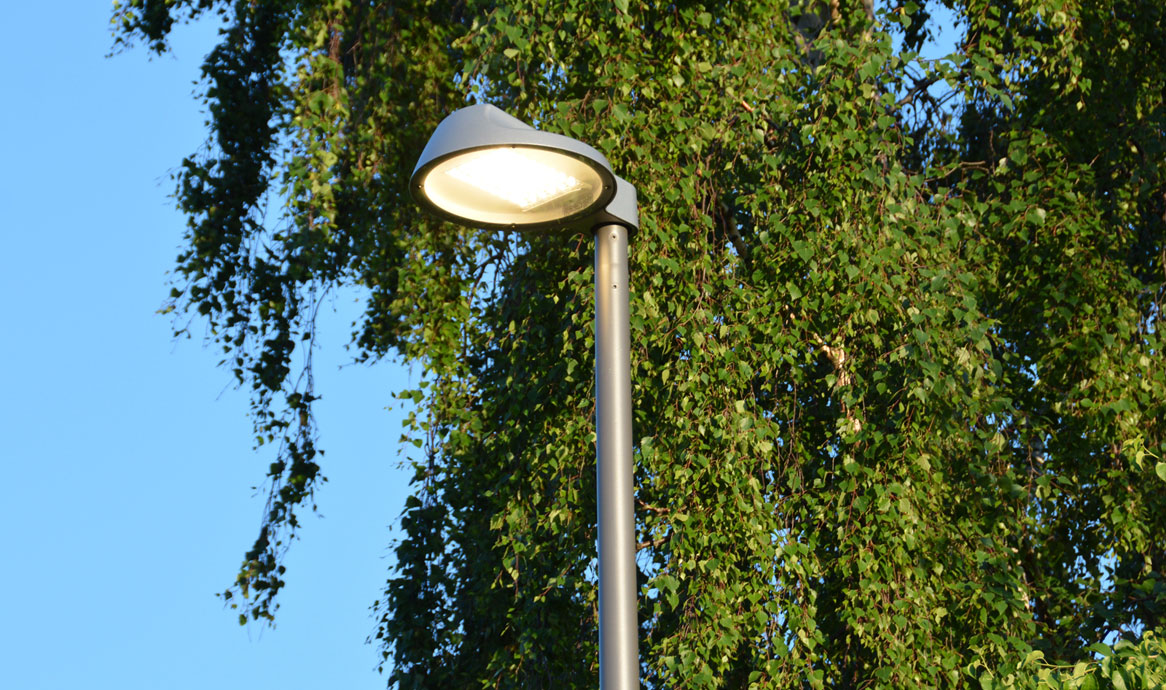

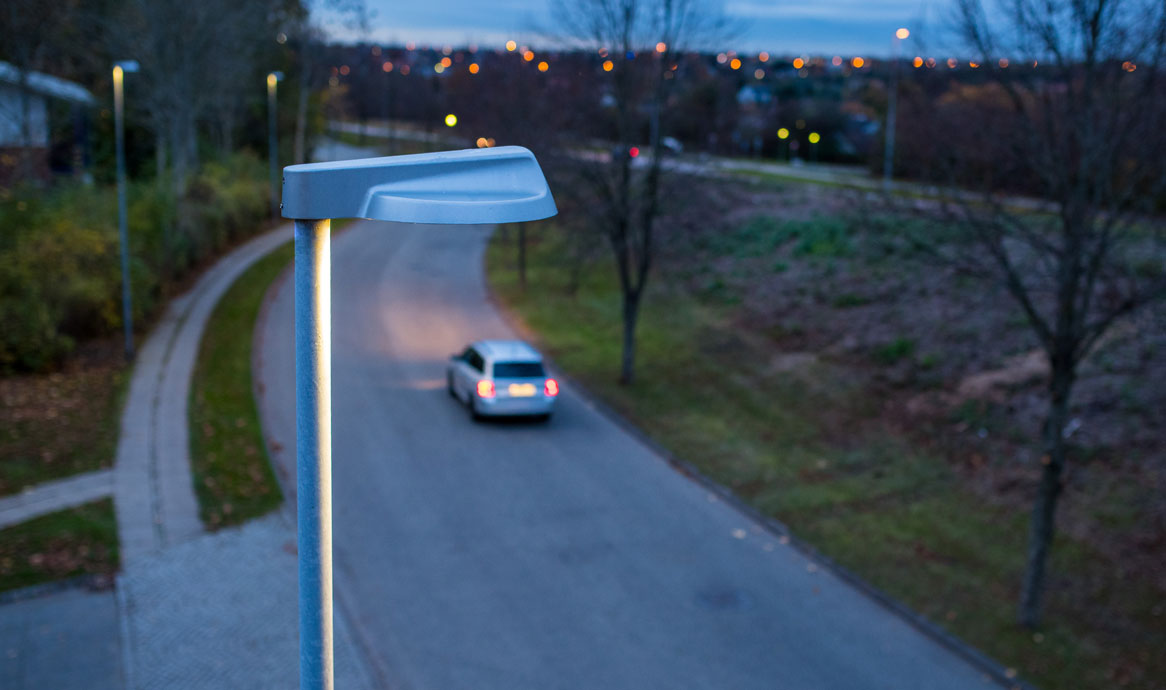

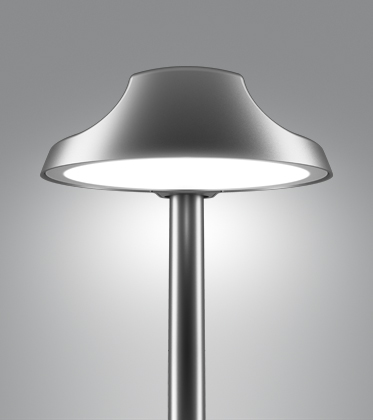

PEAK 380 mastetop

Vælg variant

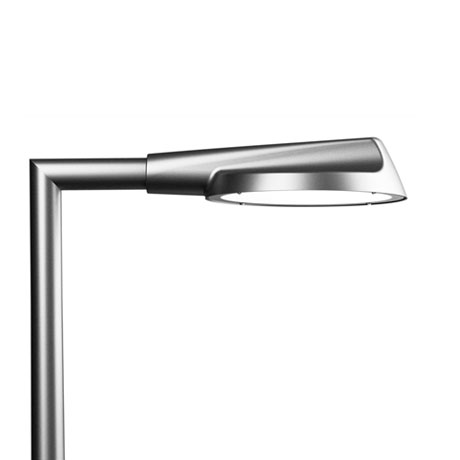

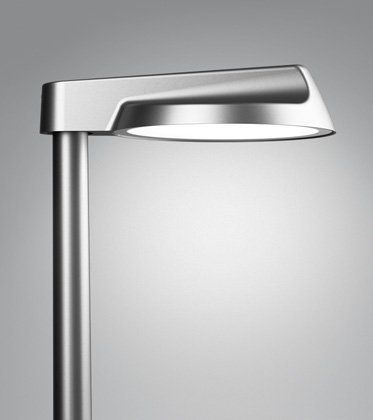

Peak 380 fås i to forskellige varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Peak armaturerne bestykkes med LED med forskellige linsetyper.

Specifikationer

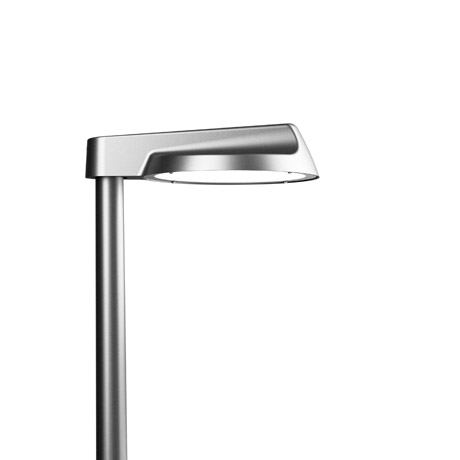

Peak 380 top

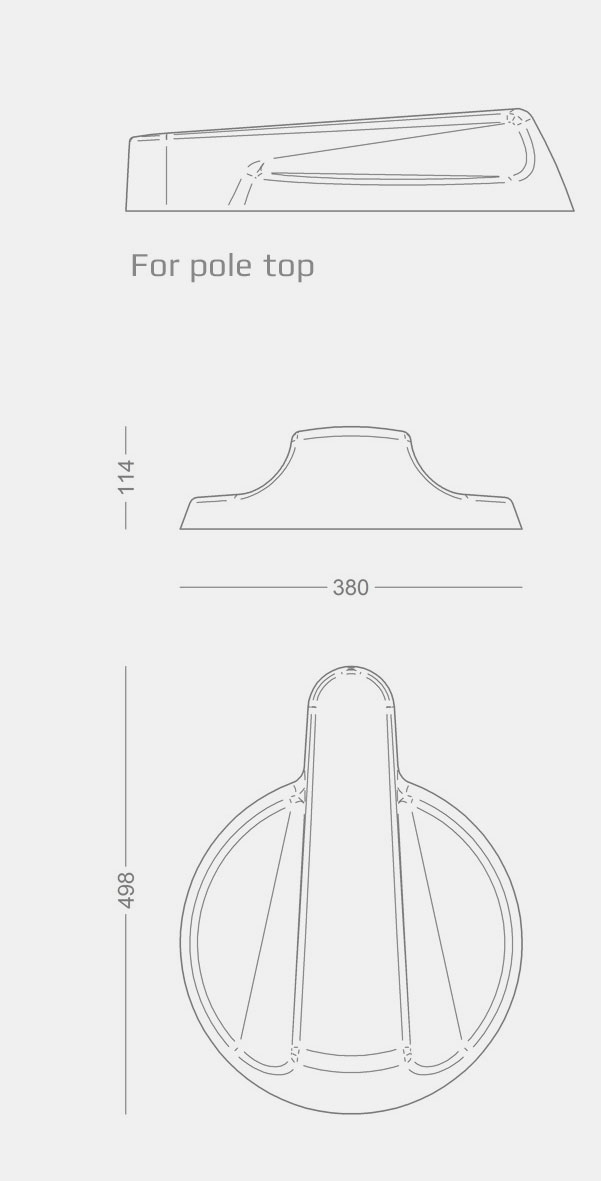

peak_poletop_mtekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel

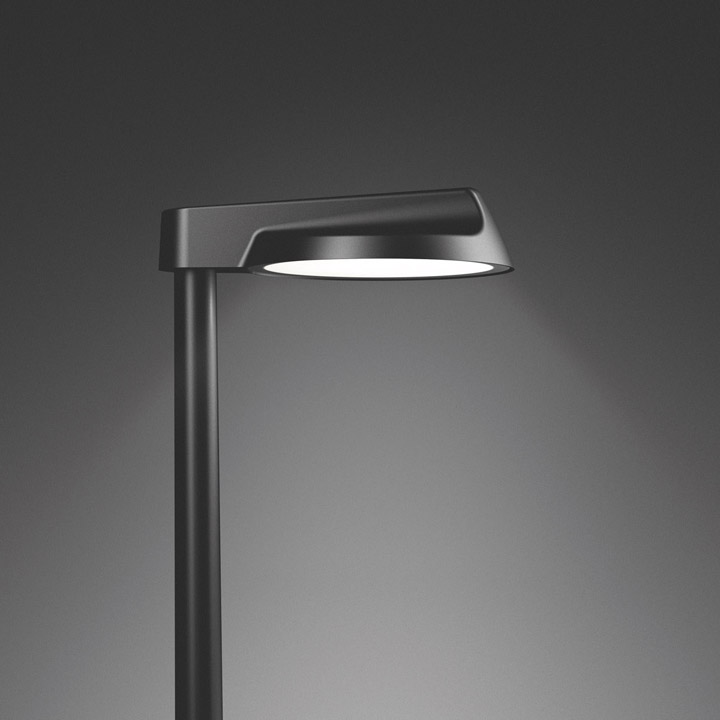

Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter
Tilslutning I mast
Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4, option for C5
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)

LED-data

LED med linser FF-DA T3 til lokalveje, E-klasse, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
Virkningsgrad 93%
Afskærmningsklasse, 13201-2 2015 G*3
Blændingsklasse D6

Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Peak 380
8950- 1 x FF-DA T3, programmerbar, max 40 W
8951- 2 x FF-DA T3, programmerbar, max 75 W
8952- 3 x FF-DA T3, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus F = LineSwitch
G76 = gennembrudt Ø76 R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8951-9730T = Peak 380 2xFF-DA T3, silvergrå, 3000 K, 70 Ra, topmontage

peak_poletop_mtekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter
Tilslutning I mast
Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4, option for C5
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)

LED-data

LED med linser FF-DA MEW til trafikveje, L-klasse, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm, CLO
4000K: 475-4850 lm, CLO
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm, CLO
3000K: 400-4000 lm, CLO
4000K: 420-4250 lm, CLO
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm, CLO
4000K: 950-9700 lm, CLO
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm, CLO
3000K: 775-8000 lm, CLO
4000K: 825-8500 lm, CLO
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm, CLO
4000K: 1420-14600 lm, CLO
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm, CLO
3000K: 1175-12000 lm, CLO
4000K: 1250-12700 lm, CLO
Virkningsgrad 93%
Afskærmningsklasse, 13201-2 2015 G*6
Blændingsklasse D6

Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Peak 380
8970- 1 x FF-DA MEW, programmerbar, max 40 W
8971- 2 x FF-DA MEW, programmerbar, max 75 W
8973- 3 x FF-DA MEW, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus F = LineSwitch
G76 = gennembrudt Ø76 R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8973-9740T = Peak 380 3xFF-DA MEW, silvergrå, 4000 K, 70 Ra, topmontage

peak_poletop_mtekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter
Tilslutning I mast
Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4, option for C5
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)

LED-data

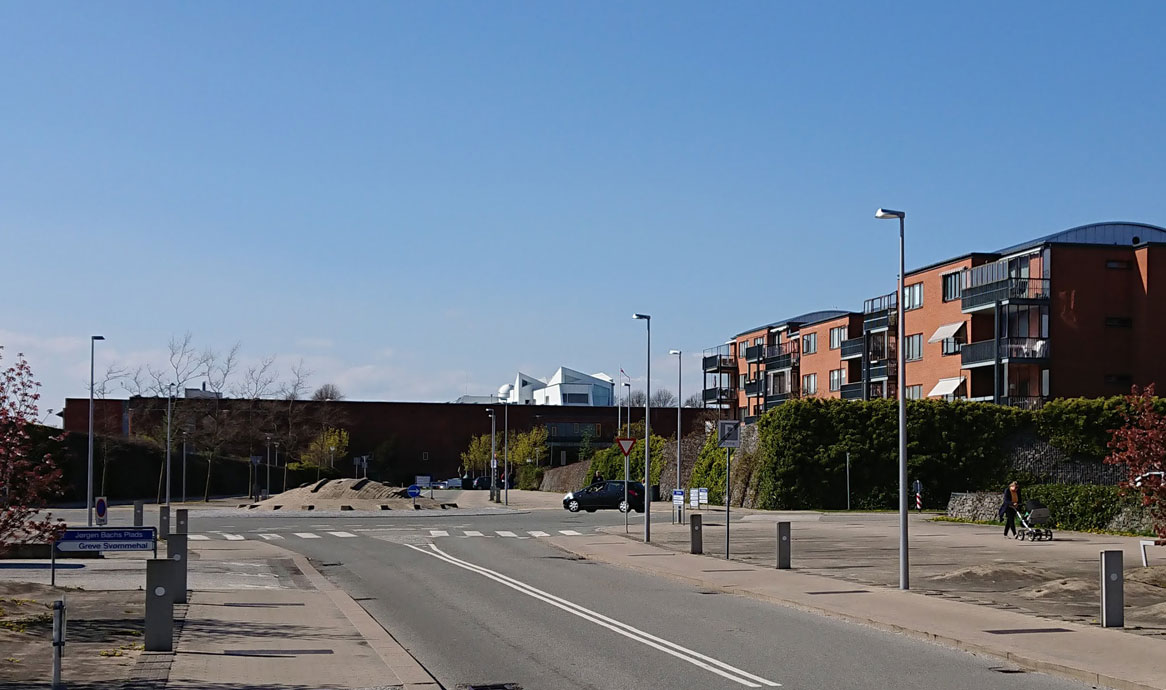

LED med linser FF-DA T4 til rundkørsler og bred vej, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
Virkningsgrad 92%
Afskærmningsklasse, 13201-2 2015 G*2
Blændingsklasse D6

Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Peak 380
8955- 1 x FF-DA T4, programmerbar, max 40 W
8956- 2 x FF-DA T4, programmerbar, max 75 W
8957- 3 x FF-DA T4, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus F = LineSwitch
G76 = gennembrudt Ø76 R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8957-9730T = Peak 380 3xFF-DA T4, silvergrå, 3000 K, 70 Ra, topmontage

peak_poletop_mtekst

Armaturdata

PEAK 380
Materiale Støbt aluminium
Overflade Raw anodiseret
Grafitgrå: YW355F, Akzo Nobel
Silvergrå: Y2370I, Akzo Nobel
Sort: Noir 900 Sablé, SN351F, Akzo Nobel
Afskærmning 3 mm hærdet glas, afmasket med silketryk
Montering På mast med 60 eller 76 mm topdiameter
Tilslutning I mast
Focus leverer og monterer 8,5 m ledning, 2 x 1 mm2, + 2 meter i tilfælde af arm.
Klassifikation IP66, klasse II; benyt kode for klasse I
Vandalklasse IK09
Korrosionsklasse C4, option for C5
Vægt 6-7 kg
Vindfladeareal 0,05 m2 (lateralt)

LED-data

LED med linser FF-DA PX til fodgængerfelter, 1, 2 eller 3 moduler
Operationel levetid min 100.000 timer ved ta max 25° C, L100B10
Constant lumen output
Temperaturområde -30 til +35° C
Farvetemperatur 2700, 3000 eller 4000 Kelvin
Farvegengivelse min 70, typisk 75 Ra, option for 80 Ra*
* OBS: Længere leveringstid ved 80 Ra
Farvenøjagtighed 5 steps SDCM
Lysstrøm De angivne lysstrømme gælder LED lyskilden. Benyt virkningsgraden til at beregne lysstrøm ud af armaturet.
LED-lumen, 1xFF, 70 Ra 3000K: 450-4500 lm
4000K: 475-4850 lm
LED-lumen, 1xFF, 80 Ra 2700K: 375-3800 lm
3000K: 400-4000 lm
4000K: 420-4250 lm
LED-lumen, 2xFF, 70 Ra 3000K: 875-9000 lm
4000K: 950-9700 lm
LED-lumen, 2xFF, 80 Ra 2700K: 725-7600 lm
3000K: 775-8000 lm
4000K: 825-8500 lm
LED-lumen, 3xFF, 70 Ra 3000K: 1310-13500 lm
4000K: 1420-14600 lm
LED-lumen, 3xFF, 80 Ra 2700K: 1100-11400 lm
3000K: 1175-12000 lm
4000K: 1250-12700 lm
Virkningsgrad 94%
Afskærmningsklasse, 13201-2 2015 G*6
Blændingsklasse D6

Driverdata

Driver 1xFF Xitanium Full Xi FP 40 W 0,2-0,7 A, programmerbar
Startstrøm max 22 A (50% efter 290 µs)

Driver 2xFF Xitanium Full Xi FP 75 W 0,2-0,7 A, programmerbar
Startstrøm max 46 A (50% efter 250 µs)

Driver 3xFF Xitanium Full Xi FP 110 W 0,2-0,7 A, programmerbar
Startstrøm max 47 A (50% efter 250 µs)
Nominel spænding, AC 220-240 Vac
Operationel indgangsspænding, AC 80-264 Vac
Nominel spænding, DC 186-250 Vdc
Operationel indgangsspænding, DC 168-275 Vdc
Nominel indgangsfrekvens 50-60 Hz
Operationel indgangsfrekvens 45-66 Hz
Max forsikring 16 A
Transientbeskyttelse L/N-GND: 10 kV (D4i 40 W driver: 8 kV)
L-N: 6 kV
Operationel levetid min 100.000 timer
Dæmpning/styring 5-trins dæmpning inden for lumenpakken
Øvrige styringsmuligheder DALI-2, LineSwitch eller
via Zhaga book 18 sokkel, D4i

Varianter og tilbehør

Varenummer Peak 380
8980- 1 x FF-DA PX, programmerbar, max 40 W
8981- 2 x FF-DA PX, programmerbar, max 75 W
8982- 3 x FF-DA PX, programmerbar, max 114 W

Kombineres med

Vælg koderne for farve, farvetemperatur etc. i tabellen.

Farve Farvetemperatur
01 = raw anodiseret 730 = 3000 K, 70 Ra
4 = grafitgrå 740 = 4000 K, 70 Ra
9 = silvergrå 827* = 2700 K, 80 Ra
66 = noir 900 830* = 3000 K, 80 Ra
840* = 4000 K, 80 Ra
* OBS: Længere leveringstid

Montage Dæmpning/styring
T = topmontage blank = programmerbar
U = for arm D = DALI-2 (4/5-leder kabel)
G = gennembrudt hus F = LineSwitch
G76 = gennembrudt Ø76 R = Zhaga book 18 sokkel, opadrettet
RC = Zhaga book 18 sokkel, City Touch / Interact City
S = Zhaga book 18 sokkel, nedadrettet

Beskyttelsesklasse Korrosionsklasse
blank = klasse II blank = C4
J = klasse I C5 = C5 coating (tilføj C5 efter farvekoden)

Eksempel på varenummer: 8981-9730T = Peak 380 2xFF-DA PX, silvergrå, 3000 K, 70 Ra, topmontage

Medier & downloads

Lystekniske data

Hent alle ldt-filer

peak380_closeforfra_1166

Peak 380 med 3 FastFlex LED moduler, op til 11000 lm.

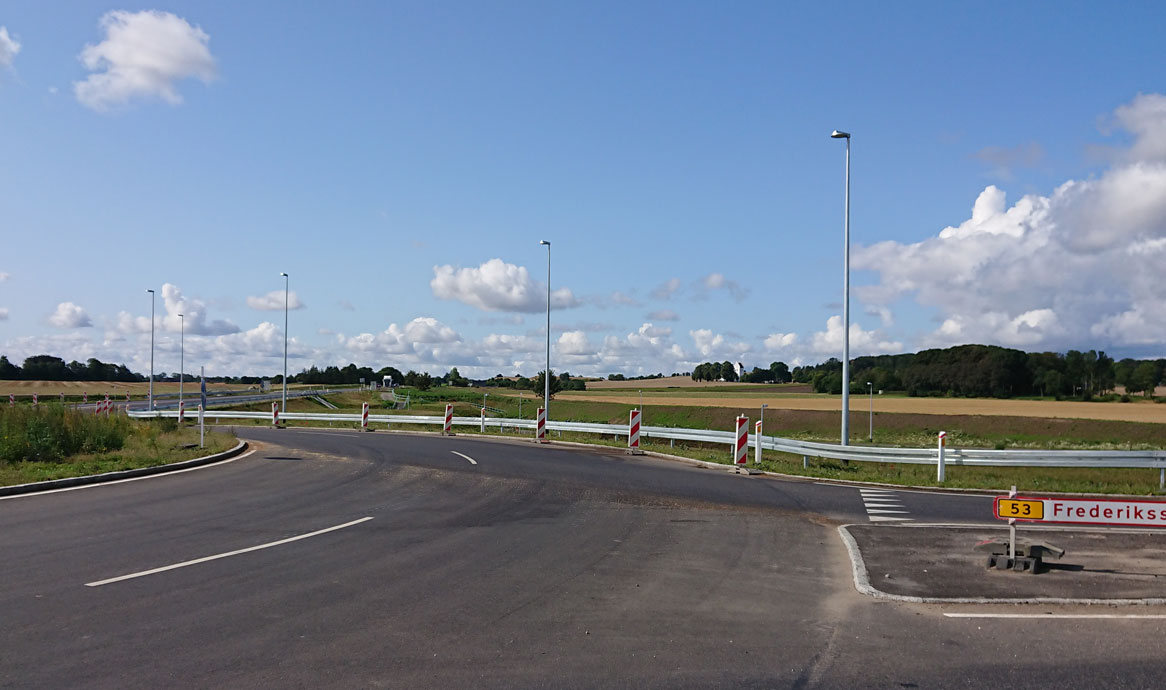

peak_frederikssund_2_1166

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

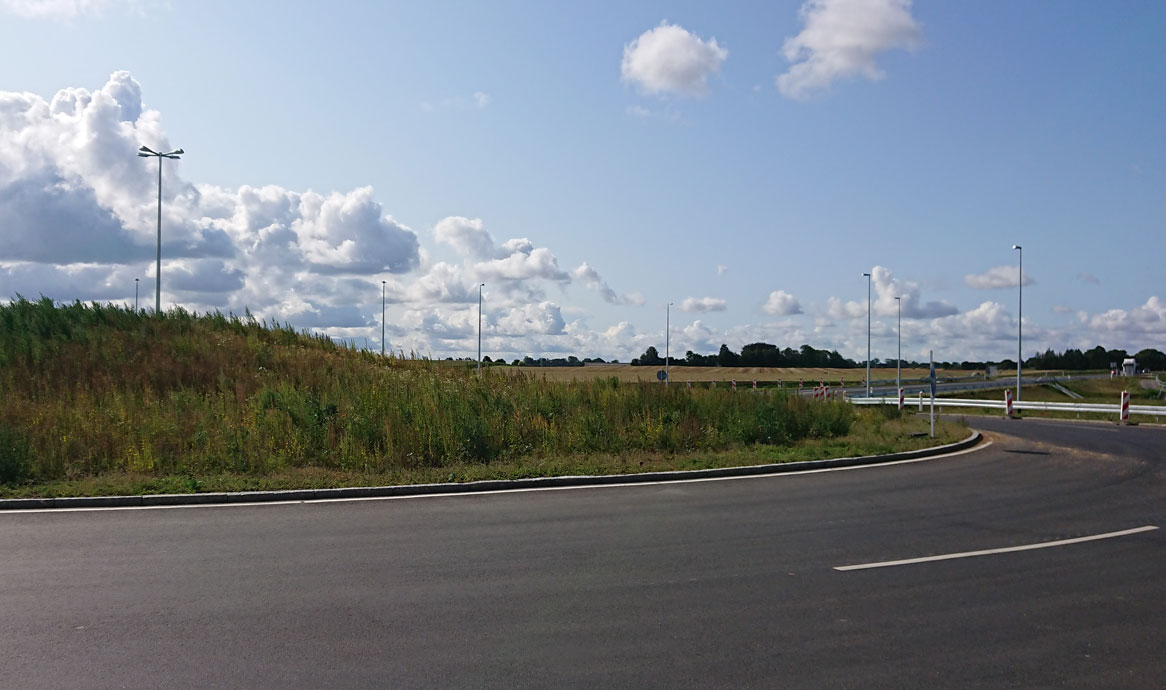

peak_arm_frederikssund_1_11

Peak på mastetop og på arm i rundkørsel før Kronprinsesse Marys Bro, Frederikssund

peak_tilst_aften_5029_1166

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak cases

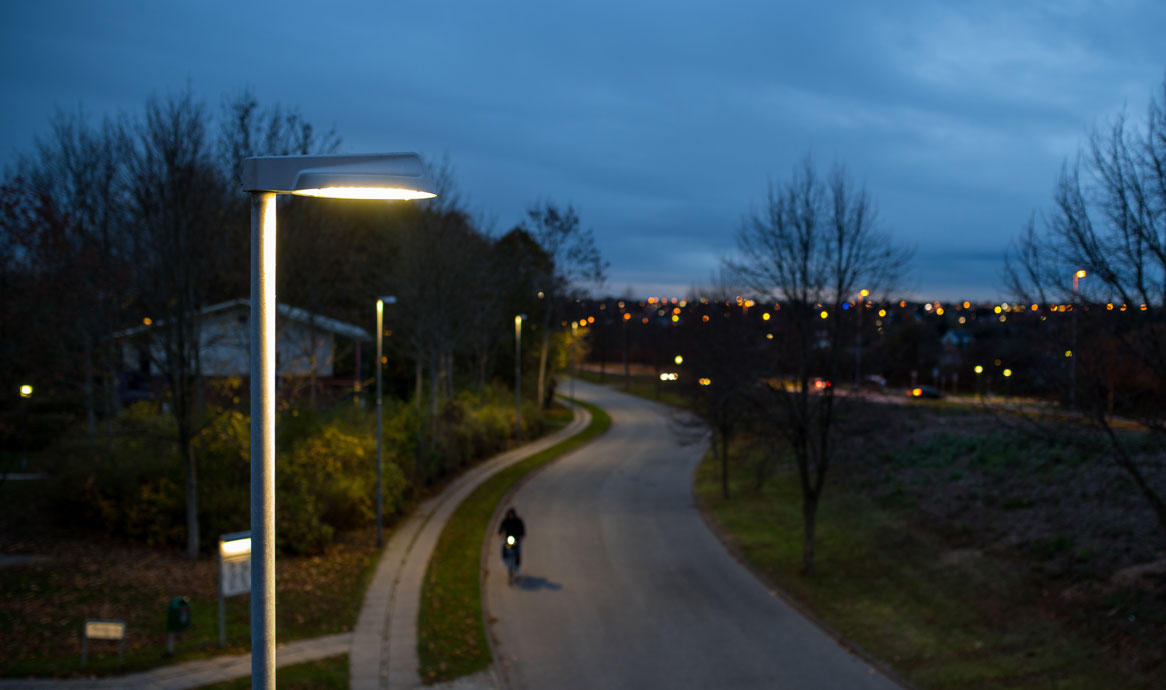

peak_tilst_aften_0134_1166

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder af Peak

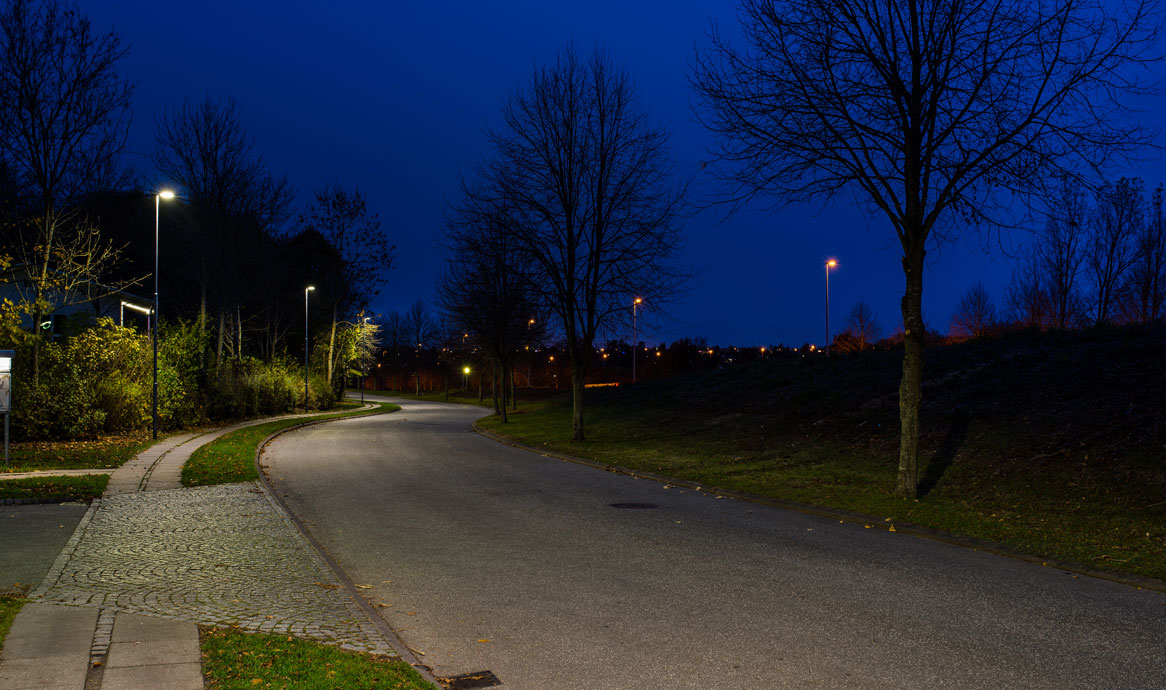

peak_tilst_aften_1427_1166

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere billeder af Peak i danske kommuner

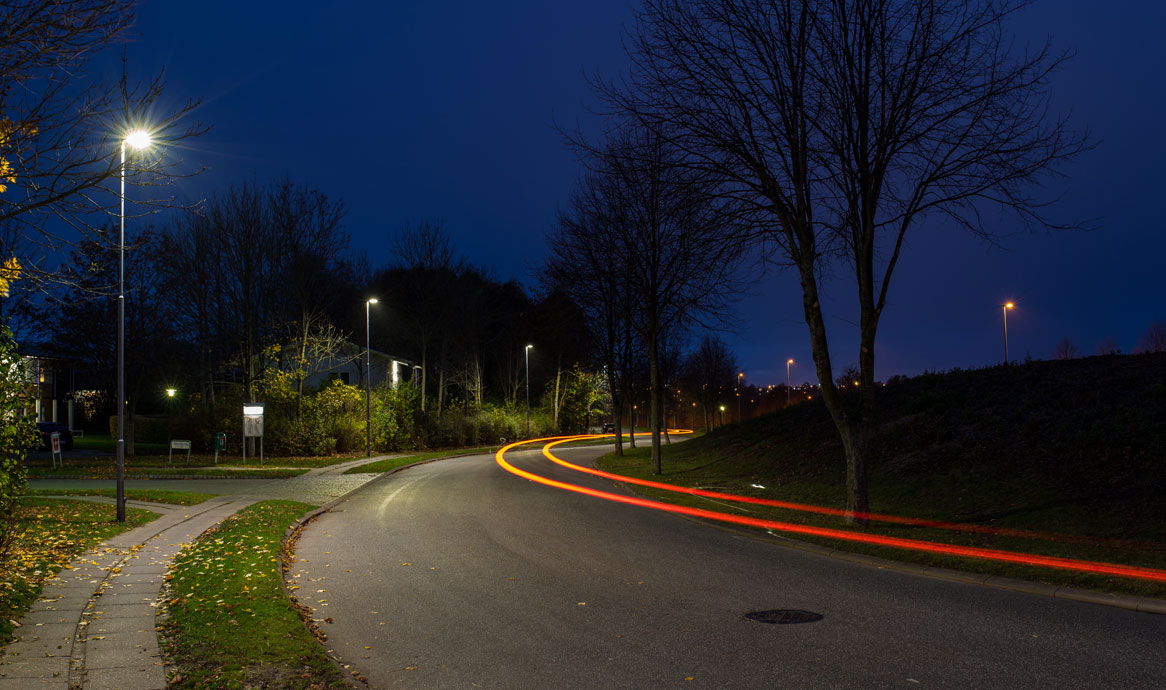

peak_tilst_aften_1648_1166

Peak 380, Aarhus Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak cases

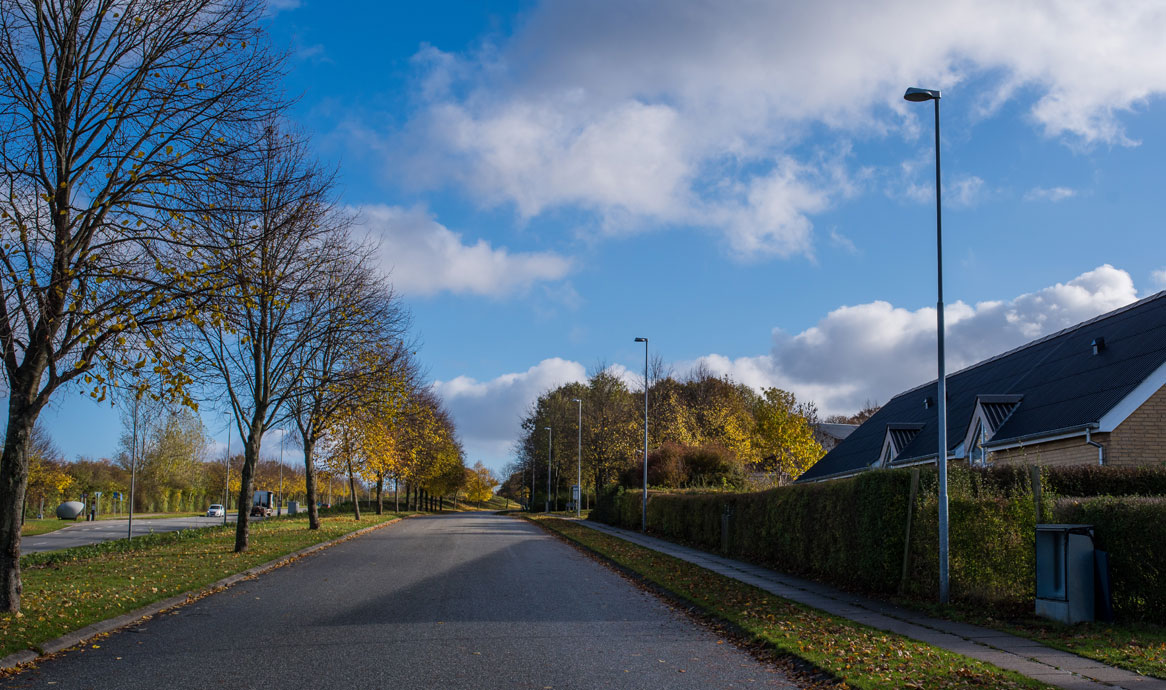

peak_tilst_130220_1186

Peak 380 på 7 meter mast, Aarhus Kommune.

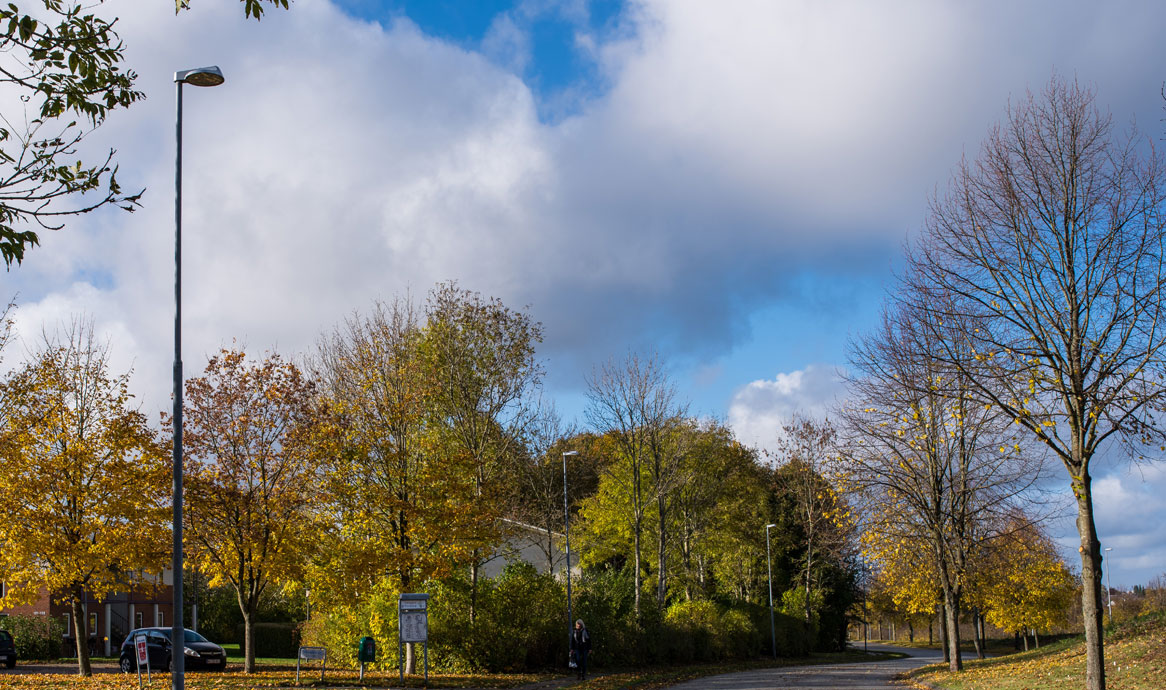

peak_tilst_131108_1166

Peak 380 i Tilst, Aarhus Kommune. 7 meter mast.

peak_rundkl_greve_1166

Peak i rundkørsel, Greve Kommune

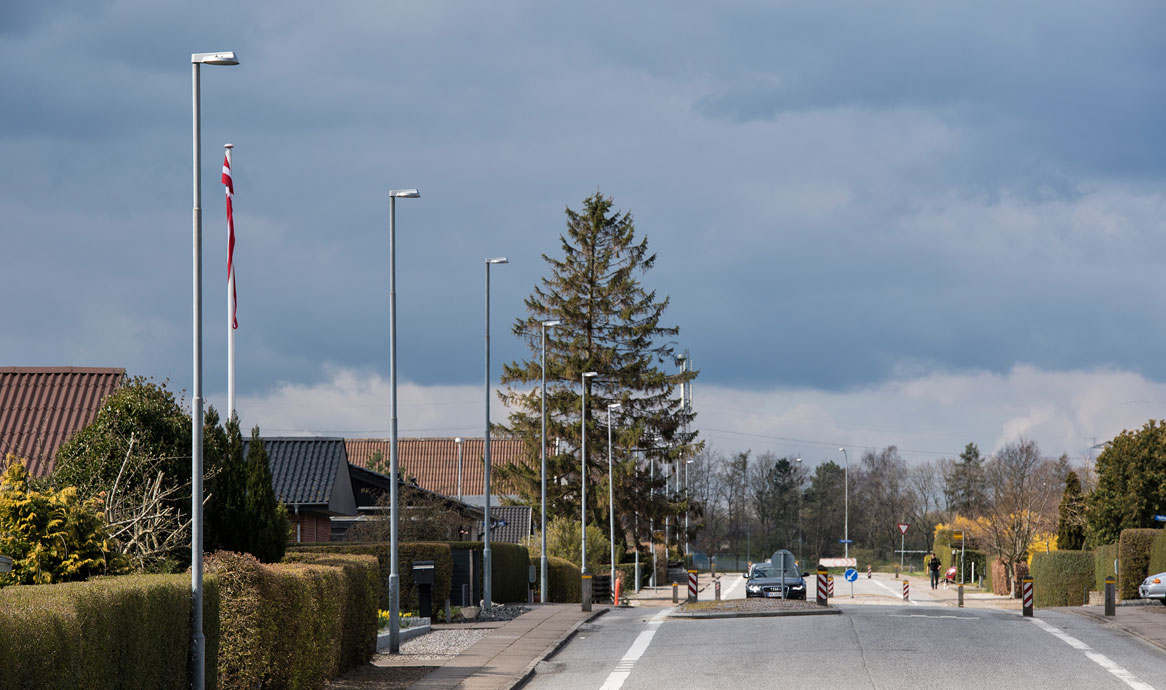

peak_randers_0120_1166

Peak 380, Gjørrilds Alle, Randers Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak billeder her

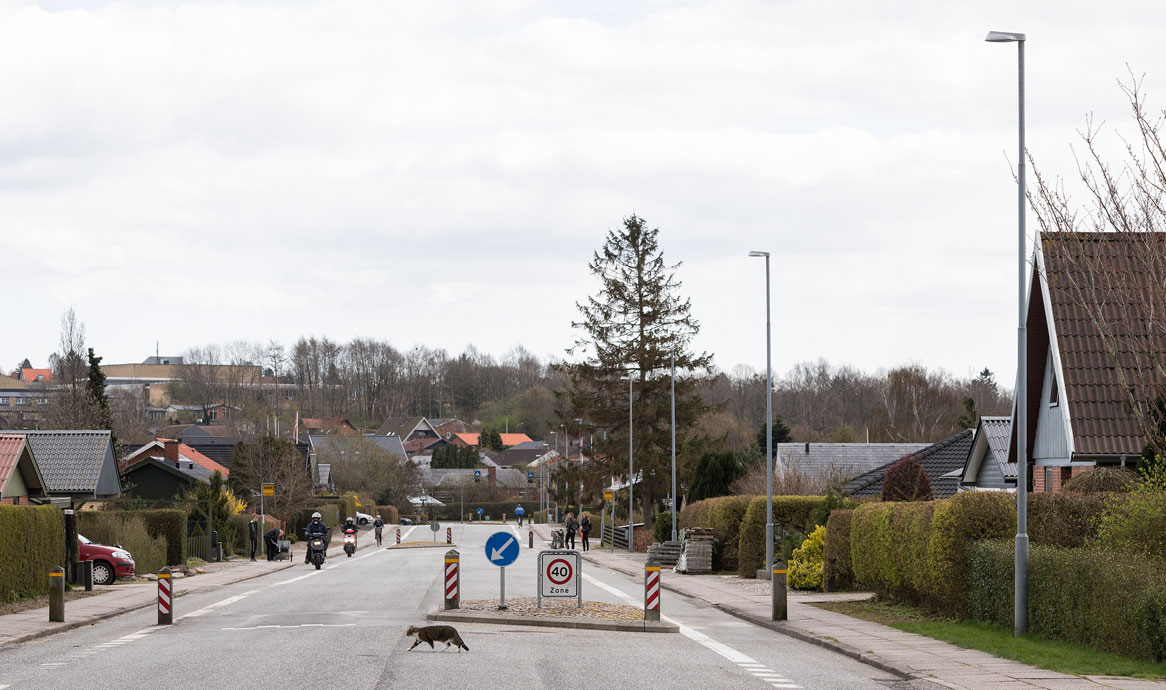

peak_randers_0185_1166

Peak 380, Gjørrilds Alle, Randers Kommune

Umbraco.Cms.Core.Models.Link Se flere Peak projekter her
peak380_x4_1166

Peak 380 på 7 meter master i Living Lab testcentret, Herstedvester.

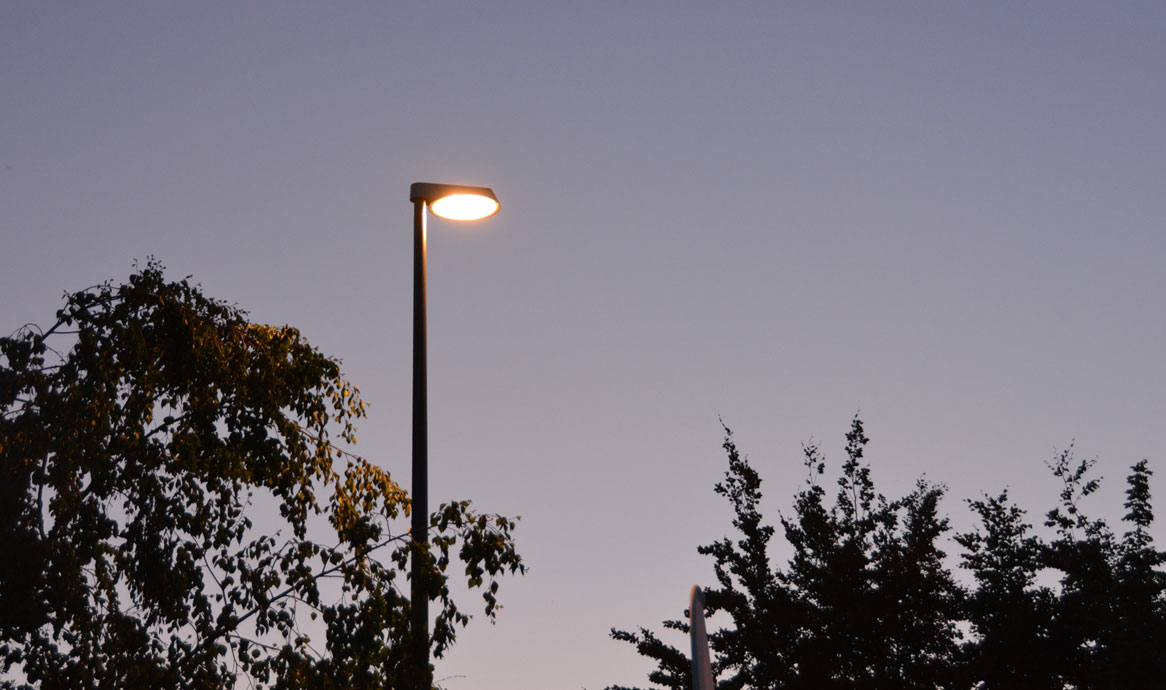

peak380_close_dark_1166

Peak 380 på 7 meter mast, 3 LED moduler.

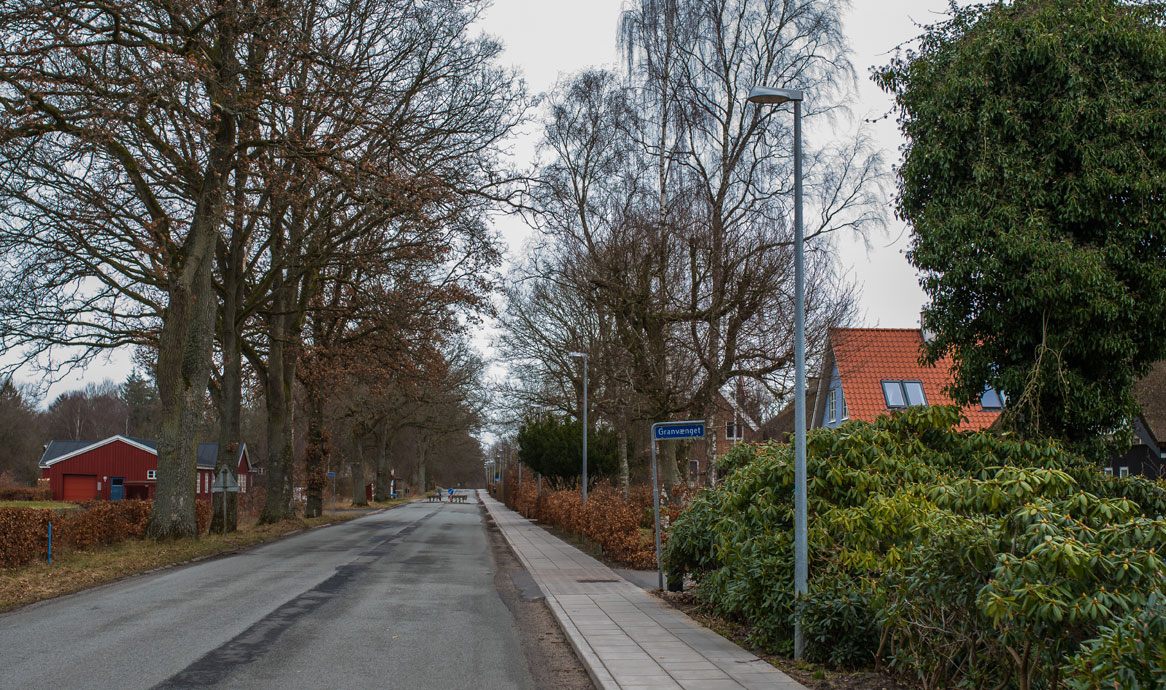

peak_viborg_5654_1166

Peak 380, Viborg Kommune

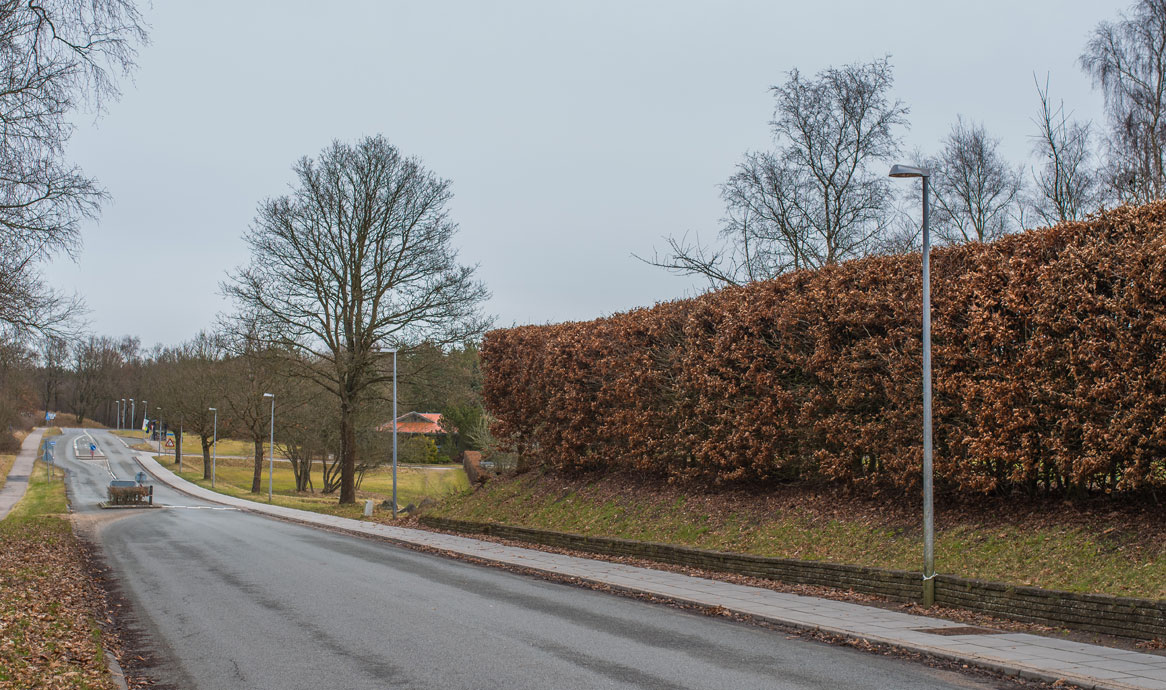

peak_viborg_0220_1166

Peak 380, Viborg Kommune

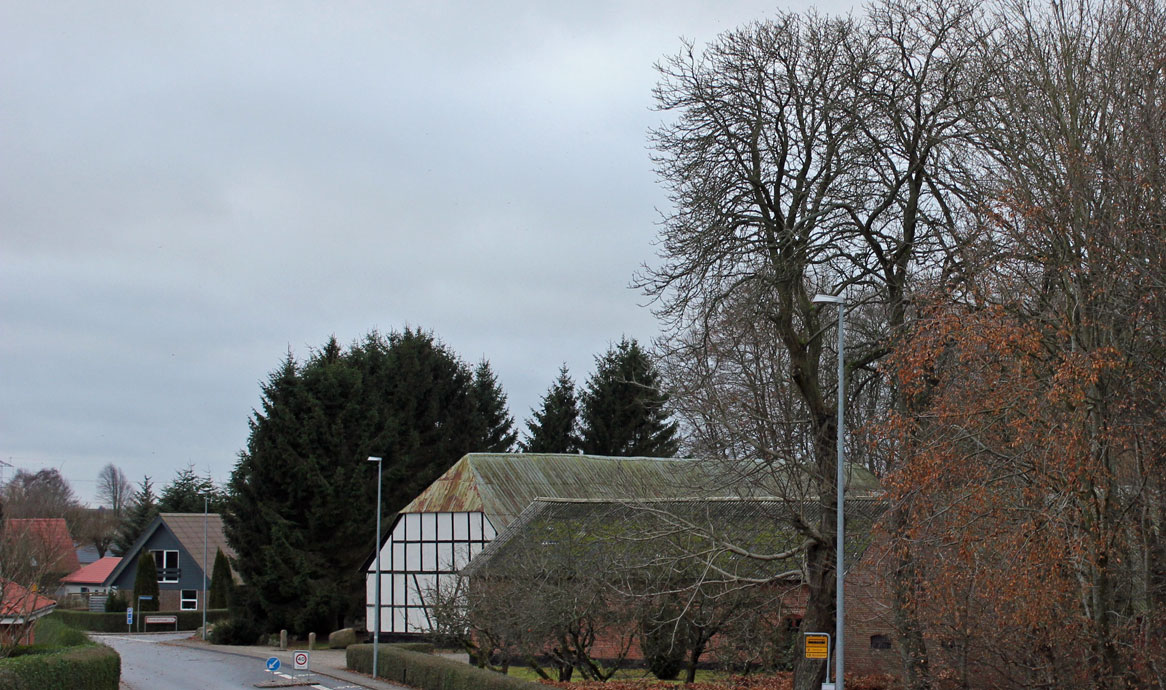

peak_randers_smf_1_1166

Peak 380, Randers Kommune

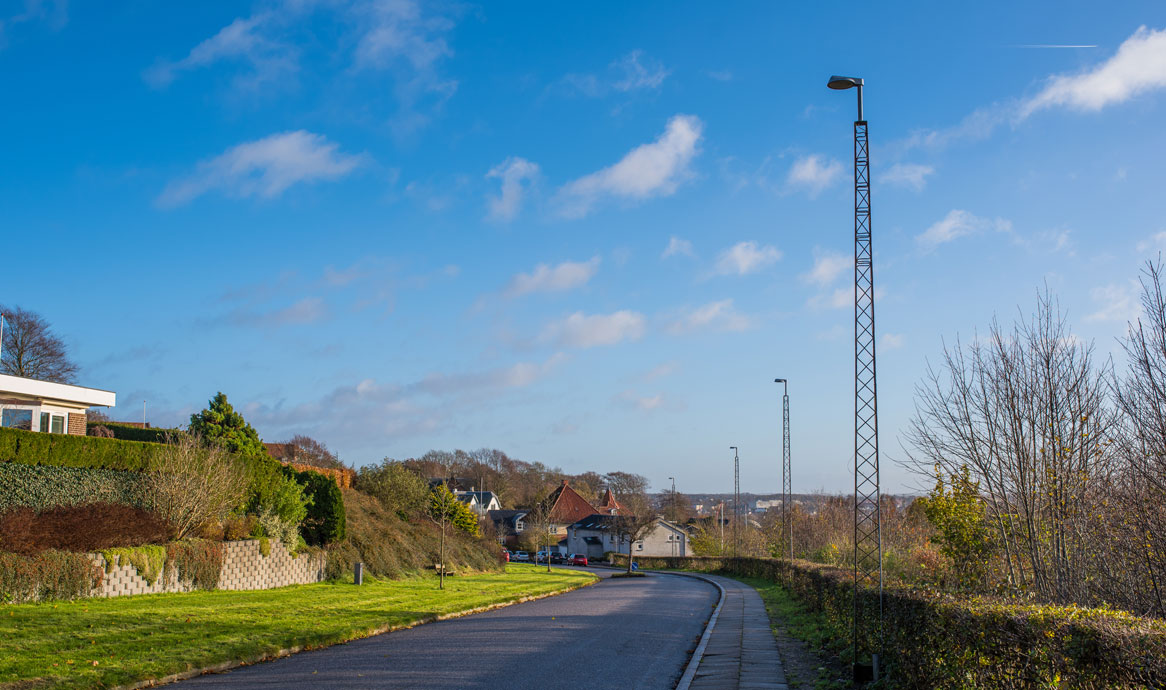

peak_randers_1331_1166

Peak på gittermast, Randers Kommune

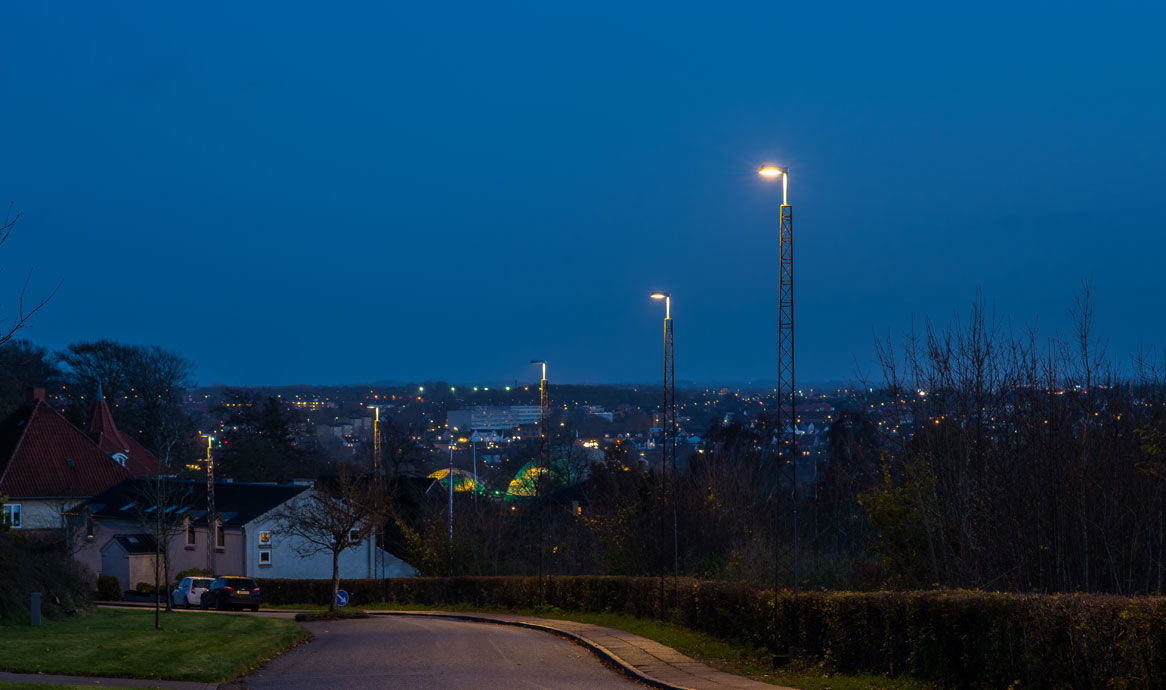

peak_randers_5648_1166

Peak på gittermast, Randers Kommune. Regnskoven ses i dalen.

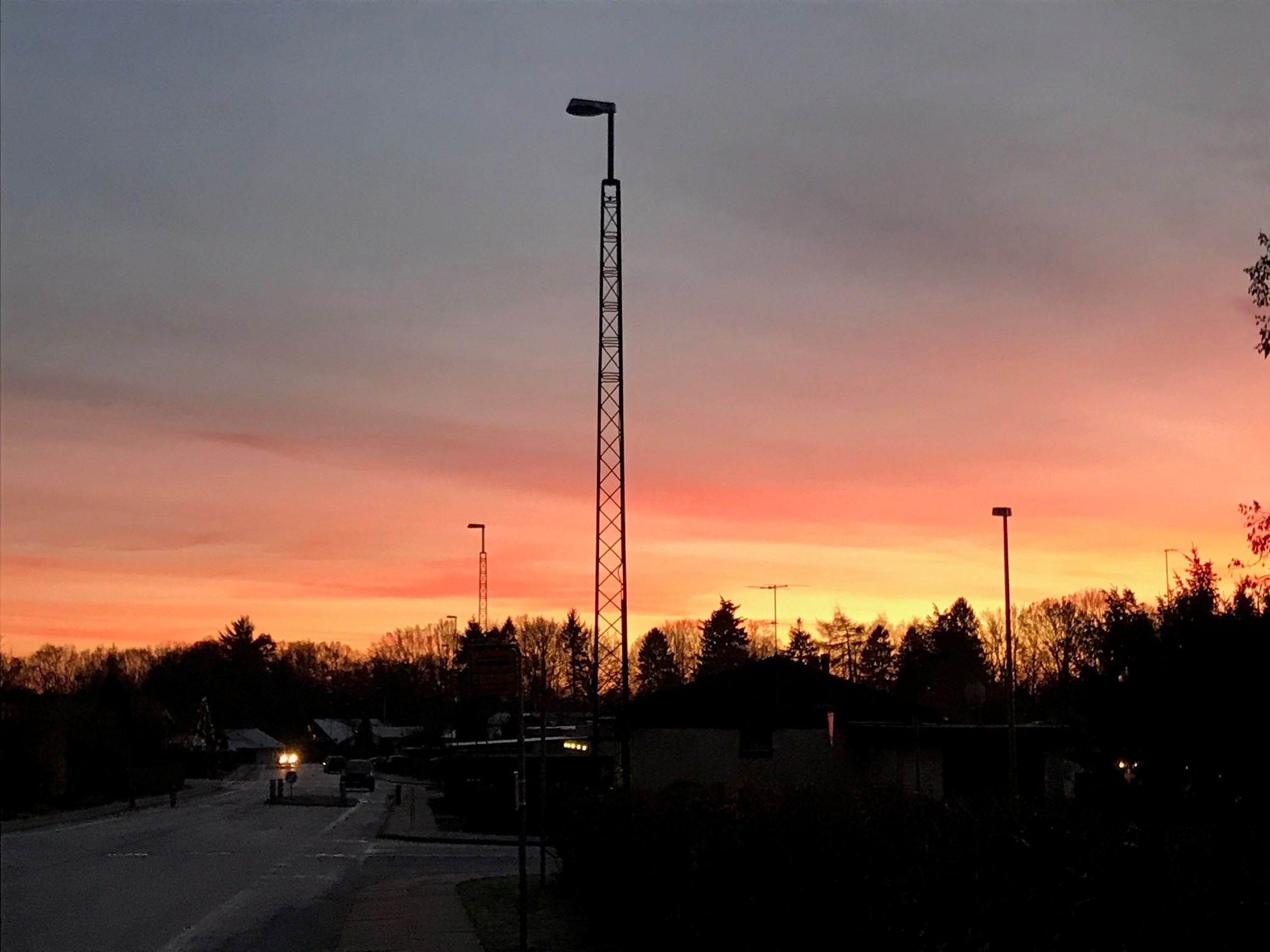

peak_goerrildsalle

Peak på gittermast i Randers Kommune, Gørrilds Allé

Umbraco.Cms.Core.Models.Link Se flere billeder fra Randers Kommune

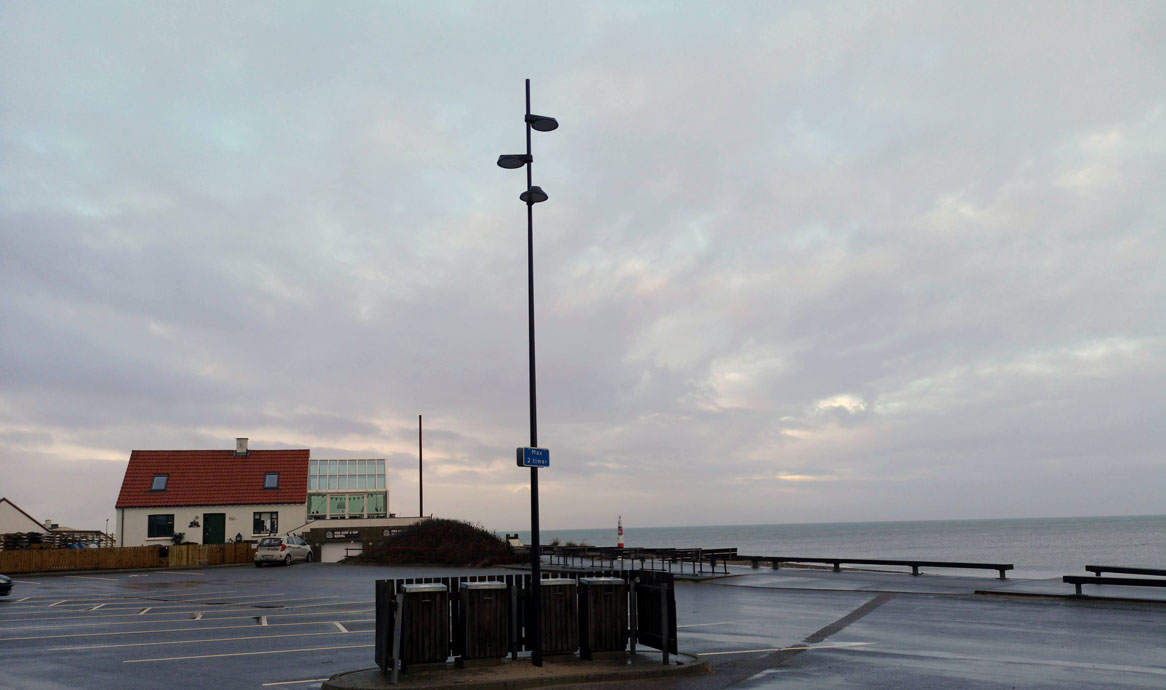

peak_coldhawai_1166

Peak i multiple funktion, havnen i Klitmøller, Cold Hawai

DesignAART Designers

Peak består af to hovedformer: en cirkulær skive og en rektangulær overligger. Denne struktur giver en robust funktionalitet og tæthed samt optimal LED afkøling. For at skabe et integreret og enkelt samspil mellem form og funktion er de to hovedformer samlet i et elegant sammenløbende linjeforløb. Den cirkulære, lysende skive giver Peak et diskret og klassisk udtryk, og den kurvede overgang fra skive til overligger er nytænkt og tilfører et moderne touch.

Den intuitive enkelhed i armaturets udtryk og opbygning fortsætter i armaturets fremtidige håndtering, montage og drift. AART Designers har f.eks. udviklet to varianter til montering på henholdsvis vertikal mast og vandret arm. Samme stærke og genkendelige design, men med optimerede og forenklede overgange til mast/arm, tilpasset markedets behov og standarder.

Mere om AART Designers her.
